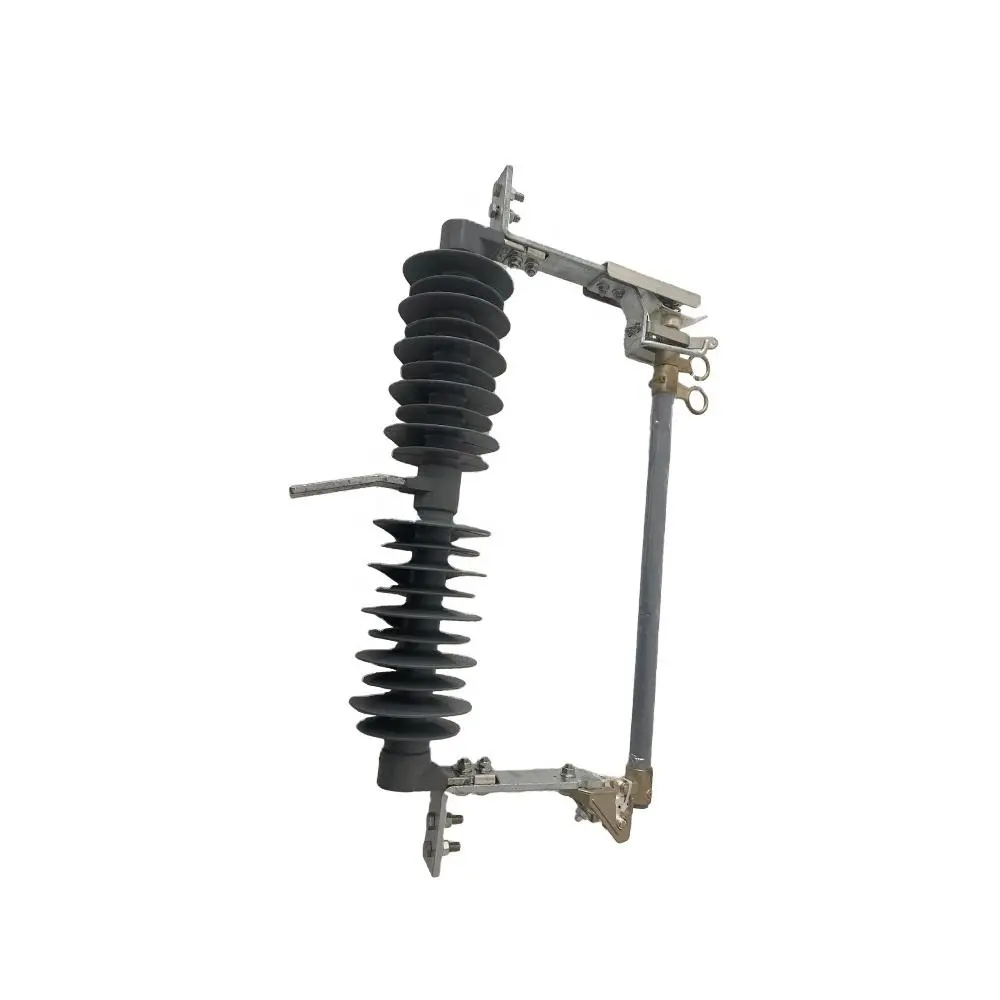

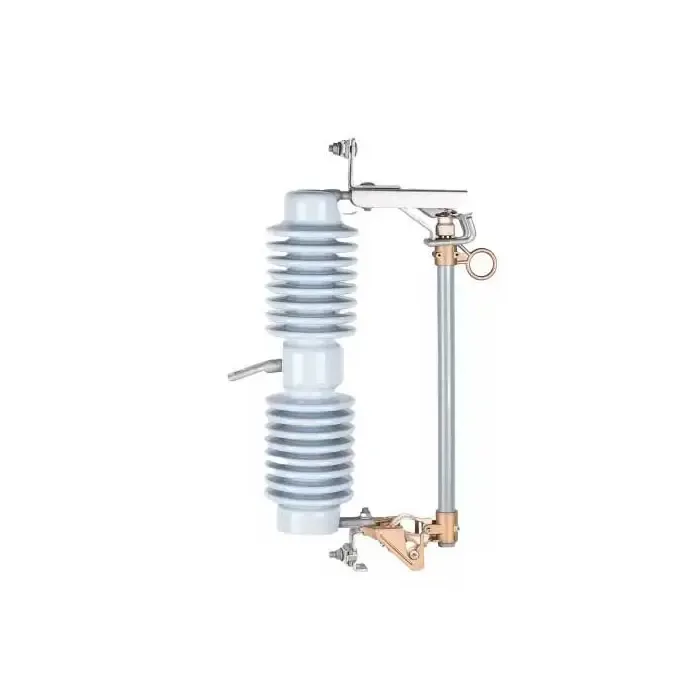

يتكون المصهر الكهربائي بقدرة 200 أمبير 200 أمبير من ثلاثة مكونات رئيسية: دعامة عازلة، ومجموعة من نقاط الاتصال الثابتة والمتحركة، وأنبوب المصهر. يتم تركيب نقاط الاتصال الثابتة على طرفي العازل، بينما يتكون أنبوب المصهر من أنبوب إطفاء القوس الداخلي وأنبوب الحماية الخارجي المصنوع من ورق الفينول أو ألياف الزجاج الإيبوكسي.
تم تصميم المصهر الكهربائي بقدرة 200 أمبير 200 أمبير للاستخدام في أنظمة الطاقة بتردد 50 هرتز وجهد مقنن يصل إلى 35 كيلو فولت. يتم تثبيته عادة على جانب الجهد المتوسط لمحولات التوزيع أو على خطوط تغذية التوزيع.
في التطبيقات التي تكون فيها متطلبات الحماية معتدلة، يمكن تشغيل المصهر الكهربائي بقدرة 200 أمبير 200 أمبير مع مفتاح عزل والذي يعد بديلاً ممتازًا لقاطع دائرة الهواء الأوتوماتيكي. ويمكن أيضًا دمجه مع مفتاح فصل الحمل كبديل فعال من حيث التكلفة لقاطع الدائرة الكهربائية. على دائرة الطاقة، يوفر المصهر الكهربائي 200 أمبير 200 أمبير حماية من الدائرة القصيرة والحمل الزائد، مع توفير عزل مرئي لسلامة الصيانة.
|
رقم الوضع |
الأعلى. جهد العمل |
نادر الحالي |
كسر التيار |
الجهد الدافع |
بفف (1 دقيقة) |
مسافة الزحف |
|
كيلو فولت |
A |
A |
كيلو فولت |
كيلو فولت |
مم |
|
|
PRW10-11 |
12 |
100 |
10000 |
75 |
35/30 |
≥ 300 |
|
12 |
200 |
12000 |
75 |
35/30 |
≥ 300 |
|
|
PRW10-15 |
17.5 |
100 |
10000 |
95 |
45/40 |
≥ 400 |
|
17.5 |
200 |
12000 |
95 |
45/40 |
≥ 400 |
|
|
PRW10-36 |
38 |
100 |
10000 |
200 |
95/80 |
≥ 900 |
|
38 |
200 |
12000 |
200 |
95/80 |
≥ 900 |
1. س: ما هو نوع رابط المصهر الذي يجب استخدامه في مصهر كهربائي بقدرة 200 أمبير و200 أمبير؟
ج: يوصى باستخدام وصلات منصهرة قياسية من نوع الطرد مقاس 200 أمبير. يجب تنسيق وصلات المنصهرات مع أجهزة الحماية الأولية والنهائية لضمان الحماية المناسبة للنظام.
2. س: كيف يجب تركيب منصهر كهربائي 200 أمبير 200 أمبير؟
ج: يجب تركيب المصهر الكهربائي بقدرة 200 أمبير 200 أمبير عموديًا على عمود أو ذراع متقاطعة. يجب توصيل أطراف الخط والتحميل بشكل صحيح لضمان تشغيل التسرب بشكل سليم. وينبغي الحفاظ على الموافقات الكافية وفقا لقوانين السلامة المحلية.
3. س: ما هو العمر التشغيلي المتوقع للمنصهر الكهربائي 200 أمبير 200 أمبير؟
ج: في ظل ظروف التشغيل العادية، يتجاوز العمر الميكانيكي والكهربائي 20 عامًا. يمكن أن تؤثر العوامل البيئية ودورات التحميل وعدد عمليات الخطأ على طول العمر.
