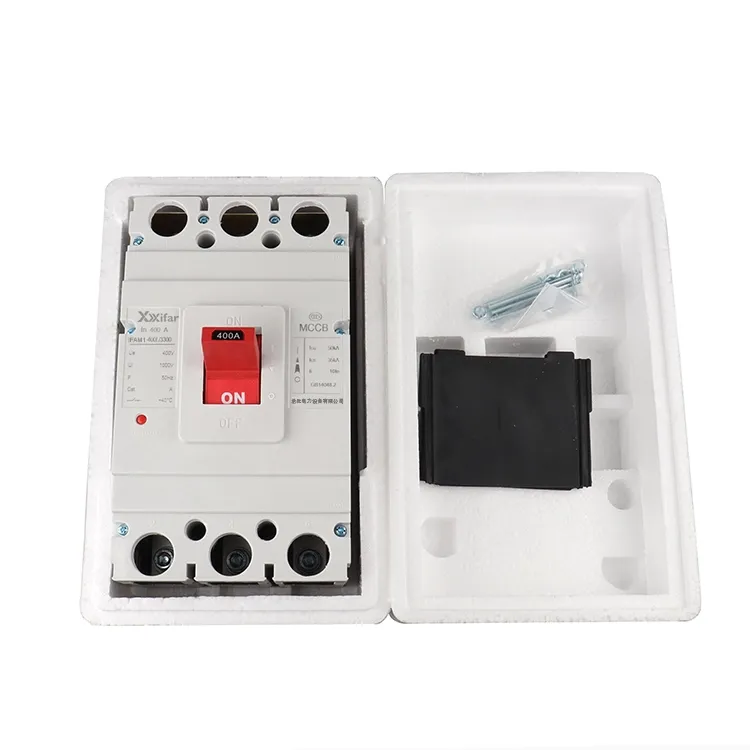

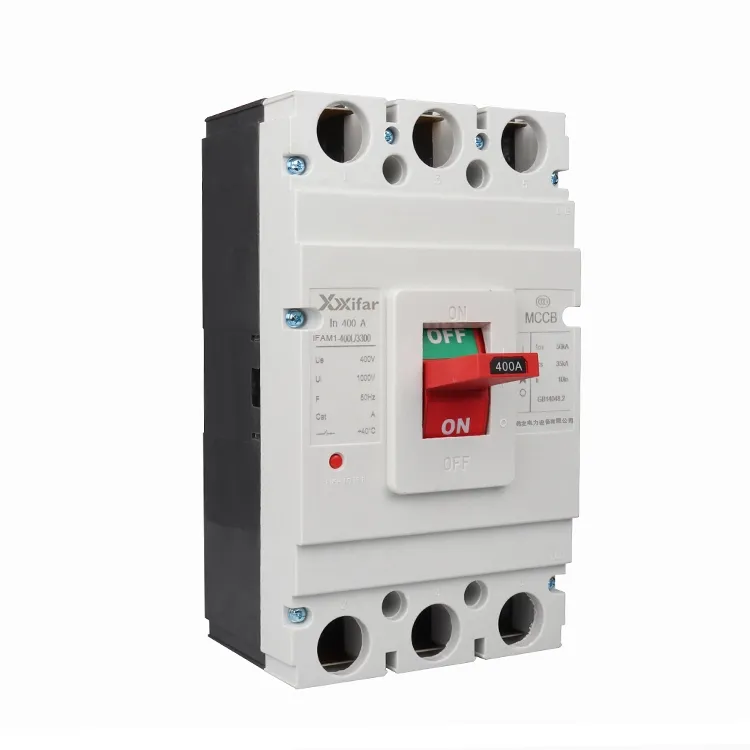

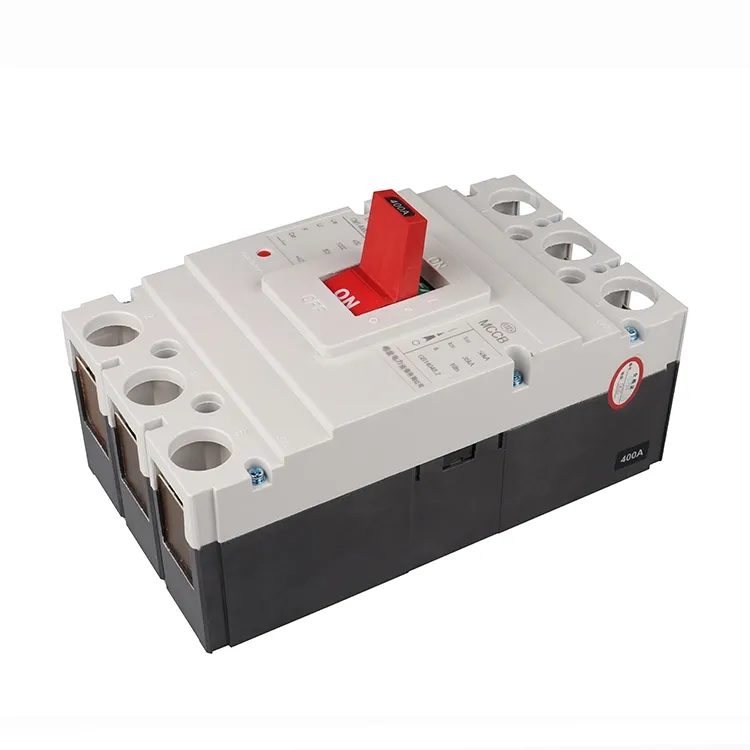

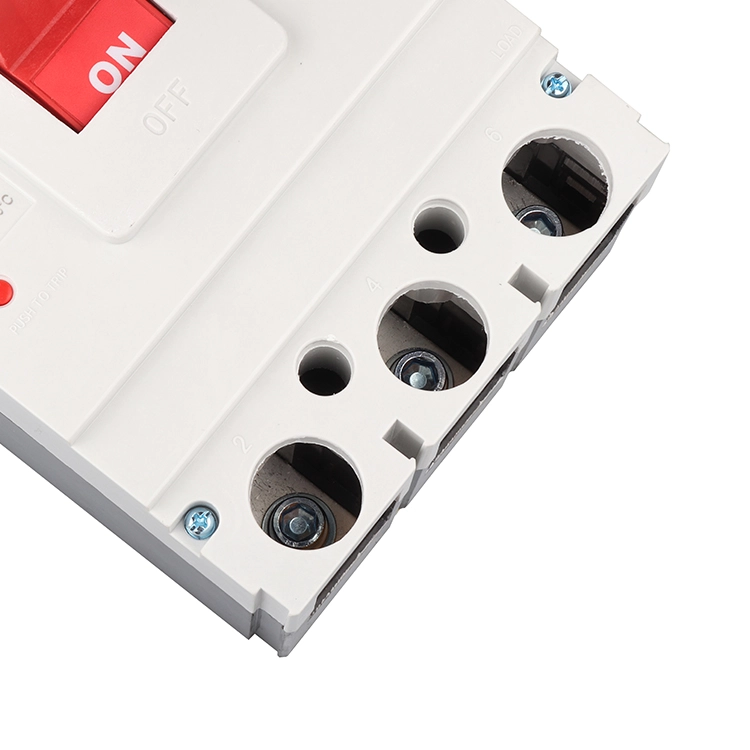

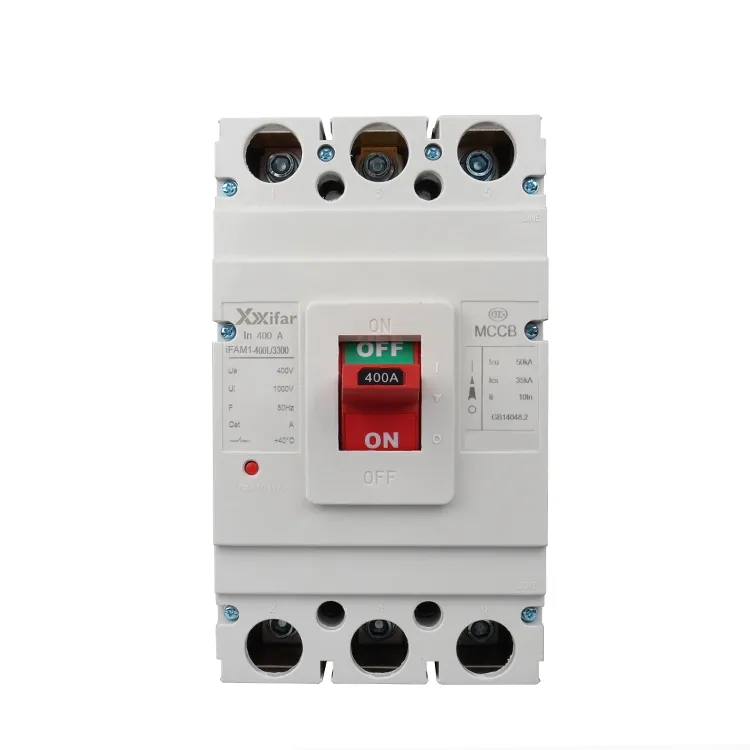

400a 3p Mccb مفتاح علبة مصبوب مغلق

إن مفتاح الحالة المقولب المغلق 400a 3p mccb هو نوع من الكسارات ذات غلاف عازل مقولب وعزل للهواء. يتم تركيبه وتطبيقه بشكل شائع في أنظمة توزيع الجهد المنخفض لمقاطعة أو عزل كل من التيارات العادية وتيارات الأعطال ضمن النطاق المقنن، مما يساعد على حماية الكابلات والمعدات الكهربائية. تشتمل طرق التعثر الشائعة لمفتاح الحالة المقولبة المغلقة A 400a 3p mccb على وحدات رحلة مغناطيسية فقط، ومغناطيسية حرارية، وإلكترونية.

تعمل الرحلة المغناطيسية فقط في ظل ظروف الدائرة القصيرة فقط. وبعبارة أخرى، فإن مفتاح الحالة المقولب المغلق 400a 3p mccb لا يعمل إلا عند حدوث خطأ مثل دائرة كهربائية قصيرة. غالبًا ما يستخدم هذا النوع في دوائر السخان أو في دوائر المحركات حيث يتم توفير حماية منفصلة للحمل الزائد بالفعل.

تستجيب وحدات الرحلة المغناطيسية الحرارية لكل من الدوائر القصيرة والتيار الزائد المستمر. إذا تجاوز التيار 400 أمبير لفترة معينة أو حدث ماس كهربائي، فإن مفتاح العلبة المقولبة 400a 3p mccb سوف يتعطل. نظرًا لأنه يجمع بين آليتين للحماية، يُشار إليه أحيانًا على أنه رحلة مشتركة أو مزدوجة على مفتاح علبة مصبوب مغلق 400a 3p mccb، والذي يتم تطبيقه بشكل شائع في توزيع الطاقة العام.

تمثل وحدات الرحلة الإلكترونية حلاً أكثر تقدمًا ونضجًا. مع هذا النوع، يمكن تعديل المعلمات مثل الالتقاط المغناطيسي، والإعدادات الحرارية، وتأخير التعثر، مما يجعل مفتاح العلبة المقولب المغلق 400a 3p mccb مناسبًا لمجموعة واسعة من التطبيقات. ومع ذلك، فإن هذه المرونة الإضافية تأتي عادةً بتكلفة أعلى.

بالإضافة إلى هذه الأنواع، توجد قواطع دوائر مقولبة مصممة خصيصًا لحماية المحرك. بالنسبة لمثل هذه التطبيقات، يكون إعداد الرحلة المغناطيسية أعلى عادةً، وهو أكثر من عشرة أضعاف التيار المقنن، بحيث يمكن لقاطع الدائرة المقولب أن يتحمل تيار التدفق العالي أثناء بدء تشغيل المحرك دون التعثر دون داع، مع الاستمرار في توفير الحماية في ظل ظروف الخطأ.

400a 3p mccb معلمة مفتاح الحالة المقولبة المغلقة:

وظائف ملحقات مفتاح الحالة المقولبة المغلقة 400a 3p mccb

تعمل الملحقات على توسيع وتكمل الوظائف الأساسية لمفتاح العلبة المصبوب المغلق 400a 3p mccb. فهي تضيف خيارات التحكم وتعزز ميزات الحماية لجعلها جزءًا لا يتجزأ من الجهاز. تشتمل الملحقات الشائعة لمفتاح الحالة المقولب المغلق 400a 3p mccb على جهات الاتصال المساعدة، وجهات اتصال الإنذار، ووحدات رحلة التحويل، وإطلاقات الجهد المنخفض، ومشغلي المحركات، والمقابض الدوارة الخارجية.

1) جهات الاتصال المساعدة

تُستخدم جهات الاتصال المساعدة بشكل أساسي للإشارة إلى ما إذا كان مفتاح الحالة المقولب المغلق 400a 3p mccb مفتوحًا أم مغلقًا، ولكنها لا تظهر ما إذا كان قد حدث خطأ. وهي متصلة بدائرة التحكم. بالنسبة لقواطع الدائرة المقولبة، التي يبلغ حجم إطارها 400 أمبير وما فوق، تتوفر تكوينات مكونة من اثنتين من جهات الاتصال المفتوحة عادةً واثنين من جهات الاتصال المغلقة عادةً مع تيار حراري يبلغ حوالي 6 أمبير. يستخدم حجم الإطار 100 أمبير عادةً اتصال تحويل فاصل واحد، بينما يستخدم 225 أمبير و250 أمبير بنية اتصال الجسر مع تيار حراري تقليدي يبلغ حوالي 3 أمبير.

2) اتصالات التنبيه

تم تصميم جهات اتصال الإنذار للإشارة عندما ينطلق مفتاح الحالة المقولب المغلق 400a 3p mccb تلقائيًا بسبب أخطاء مثل التحميل الزائد أو الدائرة القصيرة أو انخفاض الجهد. يكون تيار التشغيل بشكل عام هو 380 فولت تيار متردد عند 0.3 أمبير أو تيار مستمر 220 فولت عند 0.15 أمبير، ولكنه لا يتجاوز عادةً 1 أمبير. ومع ذلك، فإن التيار الحراري يقع عادةً ضمن نطاق 1 إلى 2.5 أمبير.

3) وحدة رحلة التحويل

تسمح وحدة رحلة التحويلة بفتح مفتاح الحالة المقولب المغلق 400a 3p mccb عن بعد. يمكن أن يكون جهد التشغيل مستقلاً عن جهد الدائرة الرئيسية. إنه مخصص للخدمة لفترة قصيرة، ويجب ألا يتجاوز وقت تنشيط الملف عادةً ثانية واحدة، وإلا فقد يتعرض الملف للتلف.

لمنع احتراق الملف، يتم توصيل مفتاح صغير على التوالي مع ملف رحلة التحويل. عندما يتم تنشيط الملف، ينجذب عضو الإنتاج، مما يؤدي إلى تغيير المفتاح الصغير من حالة مغلقة بشكل طبيعي إلى حالة مفتوحة بشكل طبيعي. يؤدي هذا إلى مقاطعة دائرة التحكم، لذلك حتى إذا تم الضغط على زر الضغط، فلن يظل الملف نشطًا. هذا التصميم يحمي الملف بشكل فعال من ارتفاع درجة الحرارة. بمجرد إعادة ضبط مفتاح العلبة المصبوب المغلق 400a 3p mccb وإغلاقه مرة أخرى، يعود المفتاح الصغير إلى موضعه المغلق الطبيعي. تتوفر وحدات رحلة التحويل بجهود وترددات تحكم مختلفة لتناسب التطبيقات المختلفة.

4) ضمن تحرير الجهد

يُستخدم إصدار الجهد المنخفض لحماية الدوائر ومعدات الطاقة من ظروف الجهد المنخفض. يتم توصيل الملف الخاص به بجانب العرض لقاطع الدائرة الكهربائية المصبوب، ولا يمكن إغلاق القاطع إلا عندما يتم تنشيط الملف. إذا كان الجهد الكهربائي منخفضًا للغاية، فلا يمكن إغلاق مفتاح العلبة المقولب المغلق 400a 3p mccb. من المهم التأكد من أن جهد النظام يتطابق مع الجهد المقدر لإصدار الجهد المنخفض. يتراوح نطاق التشغيل عادةً بين 70% و35% من الجهد المقنن. تتوفر هذه الأجهزة أيضًا بتصنيفات جهد وترددات مختلفة لمختلف التطبيقات.

5) آلية تشغيل المحرك

يتم استخدام مشغلي المحركات لإغلاق وفتح قواطع الدائرة تلقائيًا وعن بعد. هناك نوعان رئيسيان، يعملان بمحرك والكهرومغناطيسي. تُستخدم الآليات التي تعمل بمحرك بشكل عام لقواطع دوائر MCCB المقولبة التي يبلغ حجم إطارها 400 أمبير وما فوق، بينما تكون المشغلات الكهرومغناطيسية أكثر ملاءمة لقواطع دوائر MCCB ذات تصنيف 225 أمبير أو أقل.
