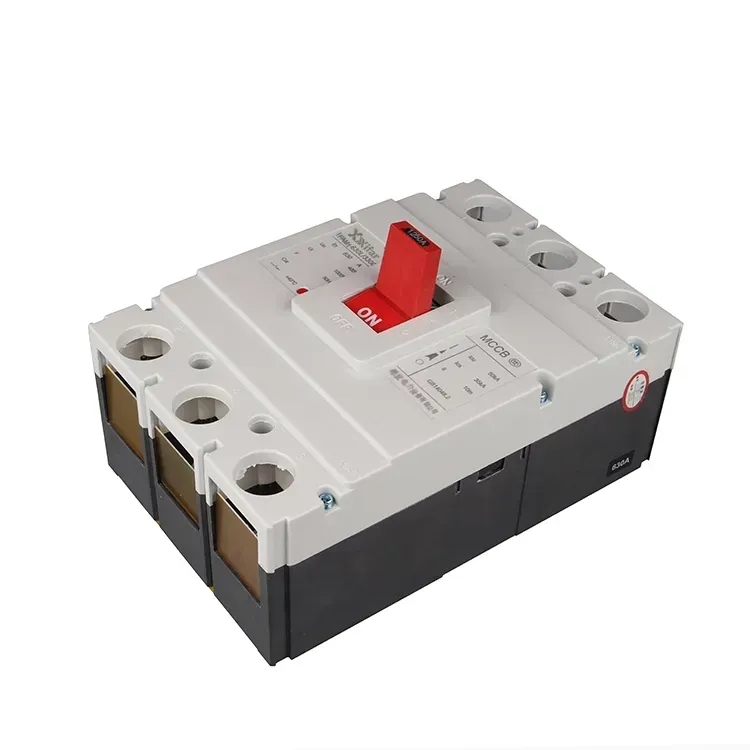

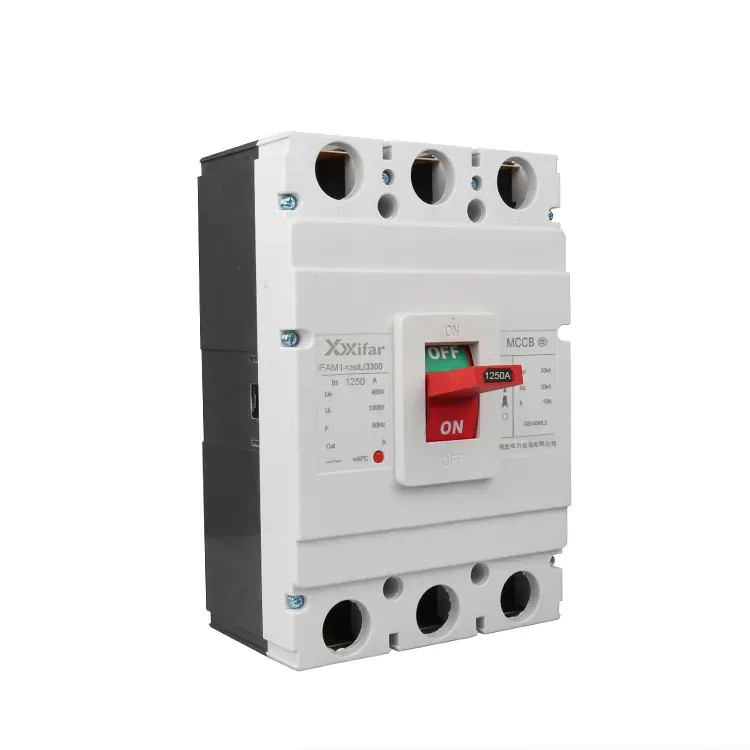

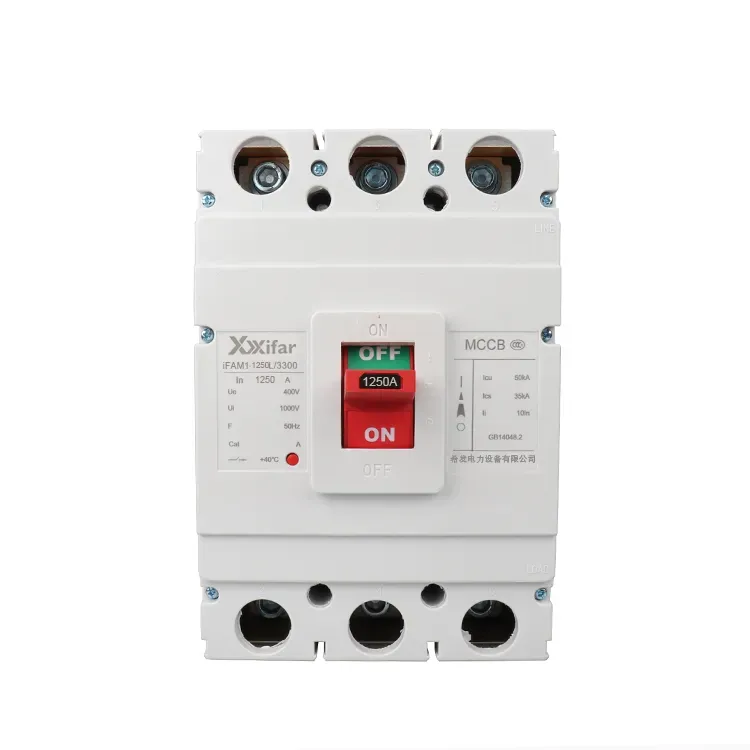

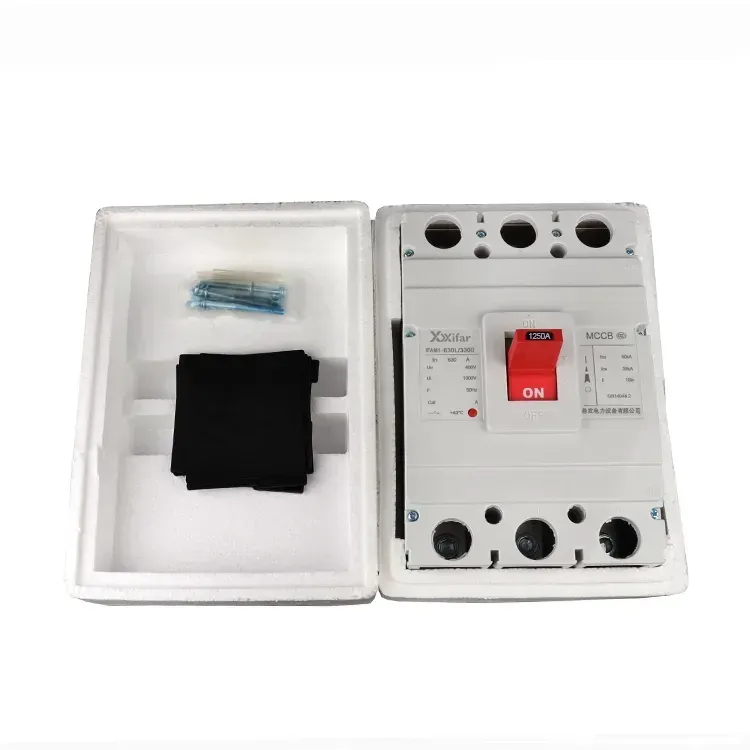

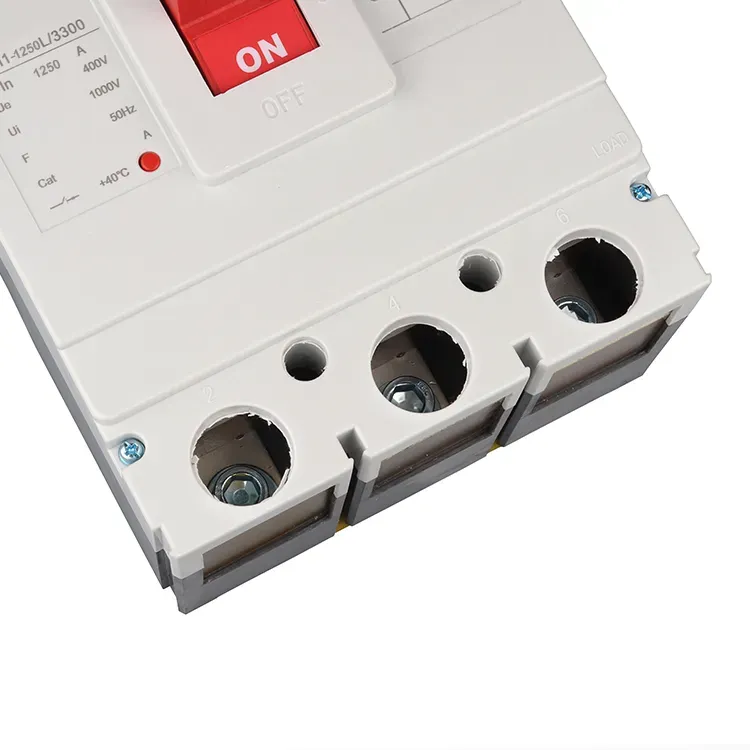

يتكون قاطع الدائرة الكهربائية mccb بقدرة 1250 أمبير و3 أقطاب 600 فولت بشكل أساسي من ثلاثة أجزاء أساسية، وهي نظام الاتصال ونظام إطفاء القوس ووحدات الرحلة. توفر وحدات الرحلة هذه وظائف حماية مختلفة، بما في ذلك الحماية من التيار الزائد، وحماية الجهد المنخفض، والحماية الحرارية، وتعثر التحويل. يتم إغلاق قاطع دائرة mccb بقدرة 1250 أمبير و3 أقطاب 600 فولت إما يدويًا أو بواسطة سائق آلي. بمجرد إغلاق نقاط الاتصال، يتم تثبيتها في مكانها بواسطة آلية خالية من الرحلات. عند حدوث خطأ، تقوم وحدة الفصل المقابلة بتنشيط الآلية، وتحرير المزلاج وتسبب قطع دائرة 1250 أمبير 3 أقطاب 600 فولت mccb تلقائيًا، وبالتالي حماية الدائرة.
1. وحدة رحلة التحويلة
يتم استخدام رحلة التحويلة لتشغيل جهاز التحكم عن بعد. يسمح بفتح الدائرة من خلال قاطع دائرة بقدرة 1250 أمبير و3 أقطاب و600 فولت من مسافة بعيدة.
2. أكثر من وحدة الرحلة الحالية
توفر هذه الوحدة الحماية ضد الدوائر القصيرة والتيار الزائد. عندما يتجاوز التيار القيمة المحددة مسبقًا، تقوم القوة الكهرومغناطيسية الناتجة عن وحدة الرحلة بتحرير المزلاج. ثم ينفصل الاتصال المتحرك بسرعة تحت قوة الزنبرك، مما يؤدي إلى مقاطعة الدائرة.
3. وحدة رحلة تحت الجهد
توفر هذه الوحدة الحماية ضد فقدان الجهد. يتم توصيل الملف الخاص به مباشرة بمصدر الطاقة ويظل نشطًا في ظل الظروف العادية، مما يسمح لقاطع الدائرة الكهربائية بقدرة 1250 أمبير و3 أقطاب و600 فولت mccb بالبقاء مغلقًا. عند انقطاع التيار الكهربائي أو انخفاض الجهد بشكل كبير، تضعف القوة المغناطيسية وتصبح أقل من قوة الزنبرك. يقوم الزنبرك بعد ذلك بتحريك القلب المتحرك، مما يؤدي إلى تحرير المزلاج والتسبب في توقف قاطع الدائرة الكهربائية بقدرة 1250 أمبير و3 أقطاب و600 فولت من نوع mccb.
4. وحدة الرحلة الحرارية
عندما يتدفق تيار الحمل الزائد عبر قاطع الدائرة 1250 أمبير 3 أقطاب 600 فولت mccb، يسخن الشريط ثنائي المعدن الموجود داخل وحدة الرحلة الحرارية بسبب التيار. ونظرًا لأن المعدنين لهما معاملات تمدد مختلفة، فإنهما ينحنيان بمعدلات مختلفة عند تسخينهما. يؤدي هذا التشوه إلى دفع آلية التعثر، مما يتسبب في فتح قاطع الدائرة الكهربائية المصبوب ذو 3 أقطاب MCCB بقدرة 1250 أمبير ومقاطعة الدائرة.
|
تصنيف الإطار الحالي |
1250 |
|
عدد البولنديين |
3 القطب. 3ف؛ 3 المرحلة |
|
تصنيف العمل الحالي |
630 أ؛ 700A. 800A. 1000 أ |
|
تكرار |
60 هرتز/50 هرتز |
|
القدرة القصوى على كسر الدائرة القصيرة |
50 كيلو أمبير أو 70 كيلو أمبير |
|
خدمة قدرة كسر الدائرة القصيرة |
35 كيلو أمبير أو 50 كيلو أمبير |
|
تصنيف العمل الجهد |
660 فولت؛ 690 فولت |
|
تصنيف الجهد العزل |
1000 فولت |
|
عمر الخدمة الميكانيكية |
10000 مرة |
|
عمر الخدمة الكهربائية |
2000 مرة |
|
مسافة القوس |
≥100 ملم |
| وضع المنتج | القطب | البعد | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| م1-63 م | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
