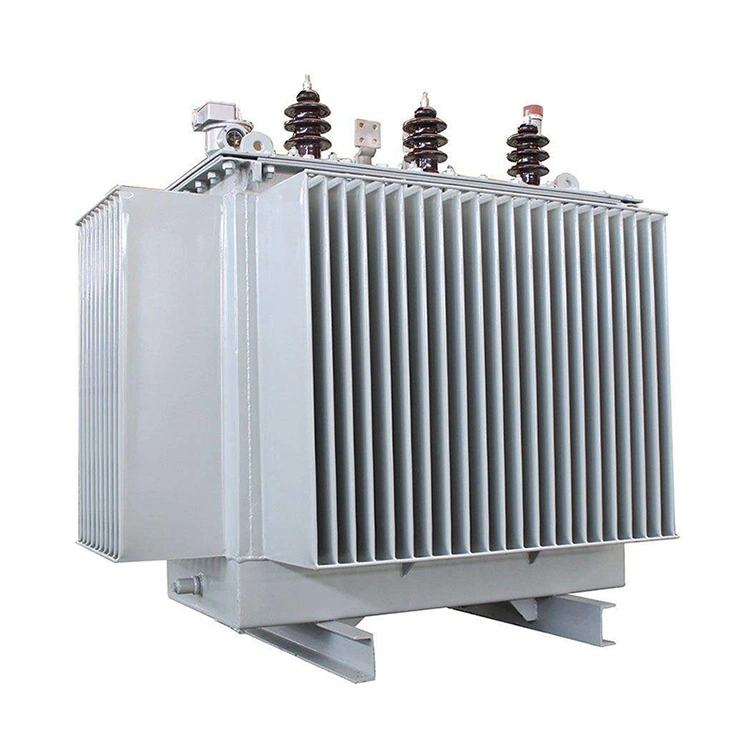

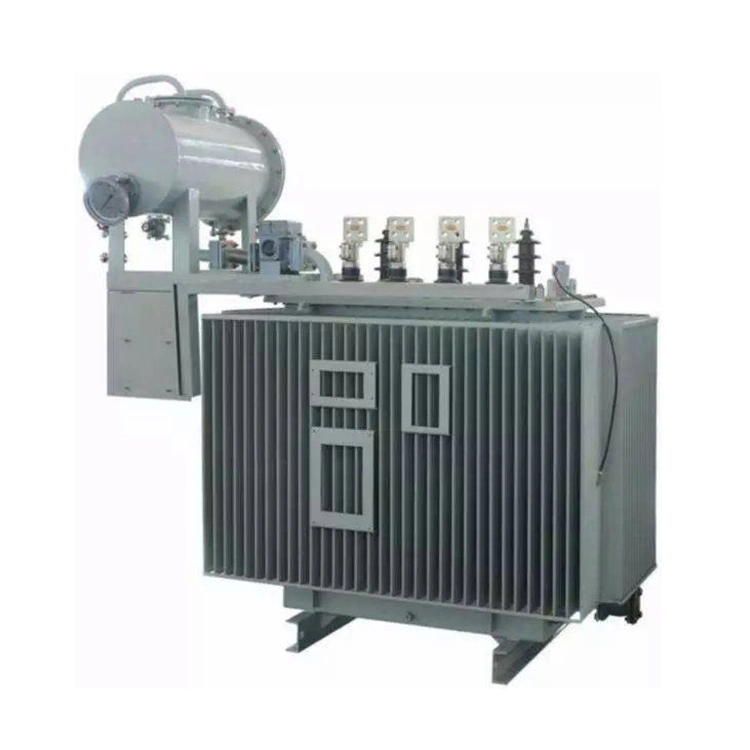

محول مغمور بزيت الحديد 35 كيلو فولت 1250 كيلو فولت أمبير

قوة المنتج:

1) خصائص المحولات المغمورة بالزيت 35kv 1250 kva

بالمقارنة مع المحولات من النوع الجاف من راتنجات الإيبوكسي، فإن المحولات المغمورة بالزيت بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير توفر تبديدًا أكثر فعالية للحرارة. يدور زيت المحولات بشكل طبيعي داخل الخزان، مما يسمح بنقل الحرارة بالتساوي في جميع أنحاء الهيكل الأساسي والملف. في المقابل، تعتمد المحولات من النوع الجاف بقدرة 1250 كيلو فولت أمبير بشكل أساسي على تبريد الهواء والمواد العازلة الصلبة، والتي تتميز عمومًا بموصلية حرارية أقل وقدرة أقل على نقل الحرارة.

بالنسبة للمحولات من النوع الجاف بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير، تعتمد مراقبة درجة الحرارة على أجهزة الاستشعار المدمجة في مواقع ثابتة داخل جسم المحول. نظرًا لأن نقاط القياس محدودة، فإن درجة الحرارة التي يتم مراقبتها تعكس فقط الحالة في مواضع محددة بدلاً من متوسط ​​درجة حرارة التشغيل الإجمالية. في الحالات التي يحدث فيها ارتفاع درجة الحرارة الموضعي، قد لا تمثل القيمة المعروضة بدقة الحالة الحرارية الفعلية للمحولات من النوع الجاف بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير. ومع ذلك، تستفيد المحولات المغمورة بزيت الحديد بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير من دوران الزيت العازل، الذي يوزع الحرارة بشكل أكثر انتظامًا. ونتيجة لذلك، تكون درجة الحرارة المراقبة عمومًا أقرب إلى متوسط ​​درجة الحرارة الداخلية للمحولات المغمورة بالزيت بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير.

ميزة أخرى مهمة للمحولات المغمورة بزيت الحديد بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير تستفيد من إمكانية استرداد نظام العزل حيث يمكن ترشيح زيت المحولات وتنقيته وتجديده بعد التدهور، مما يساعد على إطالة عمر الخدمة والحفاظ على أداء العزل. بالمقارنة، المحولات من النوع الجاف 35kv 1250kva، والتي تعتمد عزل صب راتنجات الايبوكسي، لديها هيكل مغلف صلب. بمجرد تعرض المادة العازلة للشيخوخة، أو التشقق، أو التلف الحراري، فإن التدهور لا يمكن إصلاحه. غالبًا ما تؤدي الأخطاء التي تحدث في نظام العزل إلى تلف دائم للمحول بأكمله.

من منظور التصنيع، تشتمل المحولات من النوع الجاف بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير على عمليات إنتاج معقدة نسبيًا وعادةً ما تكون تكاليفها الإجمالية أعلى من المحولات المغمورة بالزيت بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير. بالإضافة إلى ذلك، عندما تصل المحولات المغمورة بزيت الحديد بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير إلى نهاية عمر الخدمة، يمكن إعادة تدوير العديد من موادها مثل النحاس والصلب وزيت المحولات وإعادة استخدامها. المحولات من النوع الجاف 35 كيلو فولت 1250 كيلو فولت أمبير، وخاصة أنواع صب راتنجات الإيبوكسي، لديها إمكانية إعادة تدوير محدودة أكثر لأن عزل الراتنج يصعب فصله ومعالجته.

2) خصائص المحولات الجافة جهد 35 كيلو فولت 1250 كيلو فولت أمبير

يتم استخدام المحولات من النوع الجاف 35kv 1250kva على نطاق واسع لأنها تعمل بدون زيت عازل، مما يقلل بشكل كبير من مخاطر الحرائق ويقلل من متطلبات الحماية من الحرائق في المباني. في بعض البيئات الخاصة، مثل المباني الشاهقة والمرافق تحت الأرض والمجمعات التجارية والمستشفيات وغيرها من المواقع التي لديها لوائح صارمة للسلامة من الحرائق، غالبًا ما تكون المحولات من النوع الجاف 35 كيلو فولت 1250 كيلو فولت أمبير هي الخيار المفضل أو الإلزامي.

لقد تغلبت محولات النوع الجاف المصبوبة من راتنجات الإيبوكسي بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير على العديد من القيود المرتبطة بمواد العزل السابقة، والتي تشمل المقاومة الحرارية المنخفضة والقابلية للشيخوخة أو التشقق. مع التطوير المستمر لتكنولوجيا العزل، يمكن الآن لبعض المحولات من النوع الجاف المصبوب من راتنجات الإيبوكسي 35kv 1250kva تحقيق مستويات مقاومة الحرارة من الفئة H، والتي توفر أداءً حراريًا ممتازًا في ظل ظروف التشغيل الصعبة.

بالمقارنة مع المحولات التقليدية المغمورة بالزيت بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير، توفر المحولات من النوع الجاف أيضًا العديد من المزايا التشغيلية، والتي تشمل مقاومة تسرب الزيت، وتحسين أداء الحريق، وتقليل متطلبات الصيانة، ومقاومة أفضل للغبار، وتحمل جيد للرطوبة. بالإضافة إلى ذلك، فإن المحولات من النوع الجاف بقدرة 35 كيلو فولت و1250 كيلو فولت أمبير تظهر عادةً مستويات تفريغ جزئي منخفضة نسبيًا أثناء التشغيل.

من الناحية الهيكلية، تتكون المحولات من النوع الجاف المصبوب من راتنجات الإيبوكسي 35 كيلو فولت 1250 كيلو فولت أمبير بشكل أساسي من قلب فولاذي من السيليكون الرقائقي ولفائف مصبوبة من راتنجات الإيبوكسي. يتم تركيب أسطوانات عازلة بين ملفات الجهد العالي والجهد المنخفض لتقوية العزل الكهربائي. يتم دعم مجموعة الملفات وتأمينها ميكانيكيًا بواسطة الفواصل ومكونات التثبيت المصممة بميزات مقاومة للارتخاء، مما يضمن التشغيل الموثوق به على المدى الطويل في ظل ظروف الاهتزاز والتدوير الحراري.

المواصفات الفنية:
