1.تتوفر المحولات المغمورة بالزيت ثلاثية الطور إما مع أنظمة التبريد الطبيعي أو أنظمة تبريد الهواء القسري. وفي كلتا الحالتين، يلعب الزيت العازل دورًا مهمًا في نقل الحرارة والتحكم في درجة الحرارة. لضمان التشغيل الموثوق به وتبديد الحرارة بكفاءة، يتم اختيار الزيت العازل عالي الجودة ومعدات التبريد التي يمكن الاعتماد عليها بعناية أثناء عملية التصنيع.
2. عادةً ما يتم تصميم ملفات المحولات المغمورة بالزيت ثلاثية الطور بقدرة 630 كيلو فولت أمبير مع نوى فولاذية من السيليكون مغلفة وهياكل عازلة متعددة الطبقات. ومن الشائع استخدام تقنيات التكديس واللحام الأوتوماتيكية المتقدمة لتحسين كل من الاستقرار الميكانيكي والأداء الكهربائي. يتم تصنيع المكونات الأساسية والهيكلية من مواد فولاذية مدلفنة على البارد عالية الجودة لتعزيز المتانة والموثوقية التشغيلية.
3. تُستخدم الموصلات النحاسية عالية الموصلية عمومًا لتصنيع ملفات المحولات المغمورة بالزيت ثلاثية الطور بقدرة 630 كيلو فولت أمبير من أجل تحسين الأداء الحراري والسلامة التشغيلية. علاوة على ذلك، يمكن أن تقلل الميزانيات بحوالي 40% إلى 65% من القيمة الإجمالية، إذا كانت ملفات المحولات المغمورة بالزيت ثلاثي الطور بقدرة 630 كيلو فولت أمبير تستخدم موصلات الألومنيوم. ومن ناحية أخرى، يتكون نظام العزل بشكل أساسي من ورق عازل مشرب بالزيت ومغموس في زيت المحولات. يتم اختيار جميع المواد العازلة واختبارها وفقًا للمتطلبات ذات الصلة بمعايير IEC 60076.
4. يمكن تطبيق عدة طرق تبريد على المحولات المغمورة بالزيت ثلاثية الطور، بما في ذلك التبريد الطبيعي، وتبريد الهواء القسري، وأنظمة تبريد الهواء بالزيت القسري. اعتمادًا على السعة المقدرة ومتطلبات التطبيق، قد تعمل المحولات المغمورة بالزيت ثلاثية الطور بشكل فردي، أو بالتوازي، أو كجزء من ترتيب تبريد متكامل.
5. عادة ما يتم تركيب ملفات المحولات المغمورة بالزيت ثلاثية الطور إما في تكوينات رأسية أو أفقية، اعتمادًا على التصميم الهيكلي والمتطلبات التشغيلية للمعدات. ومع ذلك، فإن المحولات المغمورة بالزيت ثلاثية الطور بقدرة 630 كيلو فولت أمبير تعتمد ترتيبًا رأسيًا لتحقيق أداء أفضل في تبديد الحرارة والقدرة على تحمل الدائرة القصيرة.
|
اسم المنتج |

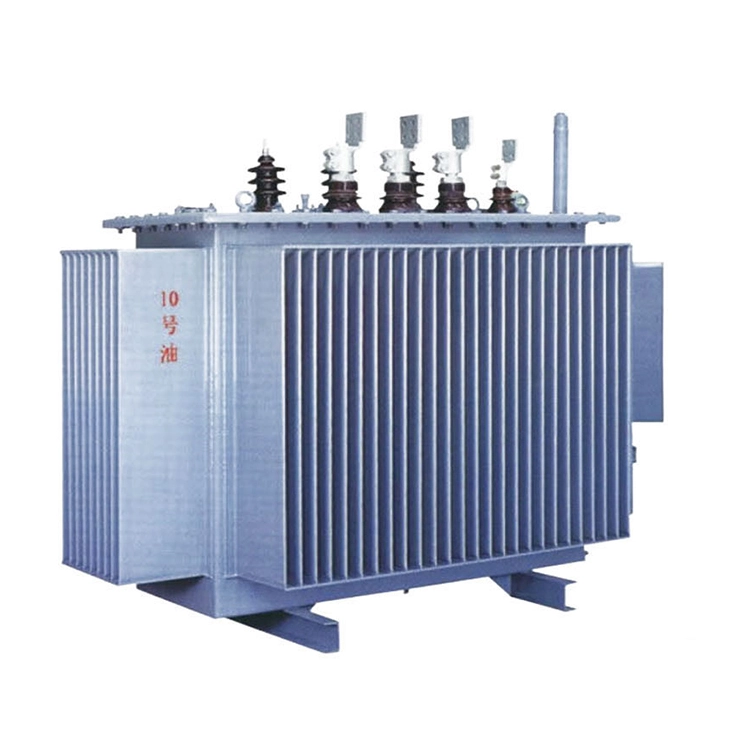

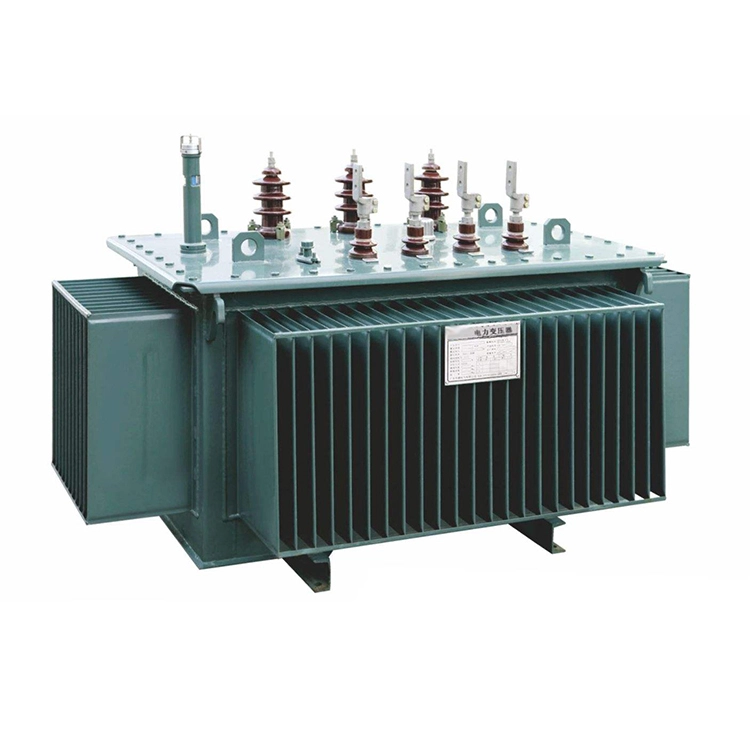

محول مغمور بالزيت ثلاثي الطور بقدرة 630 كيلو فولت أمبير |
|
|
مجموعة المتجهات |
داين11 |
|
|
رقم المرحلة |
ثلاث مراحل |
|
|
اضغط على المغير |
يكتب |
OLTC أو DETC |
|
يتراوح |
خمس خطوات كل خطوة 2.5% |
|
|
لا يوجد فقدان للحمل |
1200 واط ± 15% أو أقل |
|
|
فقدان الحمل (عند 75 درجة مئوية) |
6200 واط ±15% أو أقل |
|
|
مقاومة |
4% ± 10% |
|
|
ارتفاع درجة الحرارة |
سطح الزيت: ≥60 كلفن؛ متوسط اللف: ≥65 ك |
|
|
نوع الخزان |
مختومة بإحكام / نوع الحافظ |
|
تعد المحولات المغمورة بالزيت ثلاثية الطور بقدرة 1.630 كيلو فولت أمبير مناسبة لأنظمة طاقة التيار المتردد بتردد 50 هرتز وجهود مقننة تصل إلى 35 كيلو فولت. وهي تستخدم بشكل رئيسي لتحويل الجهد وكمصادر للطاقة لدوائر التحكم في الأنظمة الكهربائية.
يتم تطبيق المحولات المغمورة بالزيت ثلاثية الطور بقدرة 2.630 كيلو فولت أمبير على نطاق واسع في شبكات الطاقة الحضرية والريفية، والمرافق الصناعية، ومؤسسات التعدين، فضلاً عن البنية التحتية الحيوية والمشاريع الهندسية الكبرى. أثناء التشغيل بالحمل الكامل، يجب أن يظل ارتفاع درجة حرارة المحول المغمور بالزيت ثلاثي الطور بقدرة 630 كيلو فولت أمبير ضمن الحدود المسموح بها المحددة من قبل الشركة المصنعة.
3. بالنسبة للمحولات التي تعمل في ظروف بيئية قاسية، يجب عدم إجراء الصيانة أثناء المطر أو الثلج أو الطقس القاسي لتجنب تلف العزل وضمان السلامة التشغيلية.
لا ينبغي تشغيل المحولات المغمورة بالزيت بقدرة 4.630 كيلو فولت أمبير في بيئة أعلى من +50 درجة مئوية للتطبيقات القياسية، ويحظر تمامًا التشغيل تحت -60 درجة مئوية، لأن درجات الحرارة المنخفضة للغاية قد تسبب أضرارًا جسيمة للمكونات الداخلية وأنظمة العزل.
5. يجب أن يظل الزيت العازل المستخدم كوسيط تبريد نظيفًا وخاليًا من الملوثات المسببة للتآكل أو المتفجرة لضمان تشغيل آمن ومستقر للمحولات.
6. بالنسبة للتركيبات في المناطق ذات درجات الحرارة العالية أو البيئات الخطرة، يجب إجراء اختبار العزل قبل تشغيل المحول المغمور بالزيت ثلاثي الطور بقدرة 630 كيلو فولت أمبير.
