1. يجب تأمين ودعم المحولات المغمورة بالزيت 10 كيلو فولت 500 كيلو فولت أمبير بشكل صحيح لمنع أي اهتزاز أو حركة قد تحدث أثناء النقل والتركيب.
2. يجب تثبيت المحول المغمور بالزيت بقدرة 10 كيلو فولت 500 كيلو فولت أمبير عموديًا على أساس متين ويتم تسويته بعناية لضمان التشغيل المستقر.
3. يجب تركيب الهياكل الداعمة للمحولات المغمورة بالزيت 10 كيلو فولت 500 كيلو فولت أمبير في محاذاة رأسية وأفقية ومعزولة بشكل صحيح عن الأرض. يجب ألا يزيد ارتفاع التركيب عن 2.5 متر أفقياً و4 متر رأسياً. يجب تثبيت جميع مكونات ووصلات المحولات المغمورة بالزيت 10 كيلو فولت 500 كيلو فولت أمبير بشكل ثابت وموثوق.
4. يجب ترتيب البطانات وأسلاك المحولات المغمورة بالزيت 10kv 500kva في أقرب وقت ممكن. حيثما تسمح الظروف، يمكن توصيل الخيوط بجسم المحول المغمور بالزيت بقدرة 10 كيلو فولت و500 كيلو فولت أمبير من خلال الأكمام العازلة أو فتحات الرصاص المخصصة.
5. يجب أن تكون جميع الإطارات الداعمة للمحول المغمور بالزيت بقدرة 10 كيلو فولت و500 كيلو فولت أمبير قوية وموثوقة. يجب أن تكون جميع أجزاء التوصيل والمثبتات قادرة على تحمل اختبارات الحمل في ظل ظروف التشغيل المقدرة.
6. يجب أن يكون نظام التبريد وجميع ملحقات المحول المغمور بالزيت بقدرة 10 كيلو فولت 500 كيلو فولت أمبير كاملاً وسليمًا ومثبتًا بشكل صحيح.
7. يجب أن يكون موقع تركيب المحول المغمور بالزيت بقدرة 10 كيلو فولت 500 كيلو فولت أمبير نظيفًا وجافًا، وخاليًا من أي مواد قابلة للاشتعال أو الانفجار أو التآكل. يُمنع منعا باتا التدخين واللهب المكشوف في المنطقة المجاورة.
8. بعد التركيب، يجب تنفيذ إجراءات الختم المناسبة لمنع دخول تسرب الزيت أو الهواء أو الرطوبة إلى الخزان، مما قد يؤدي إلى أخطاء تشغيلية أو حوادث.
|
اسم المنتج |

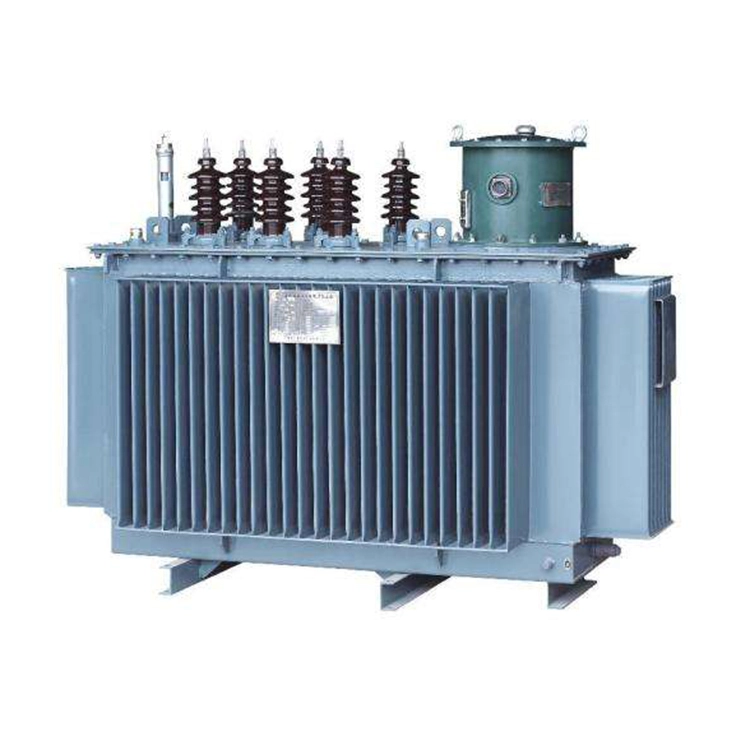

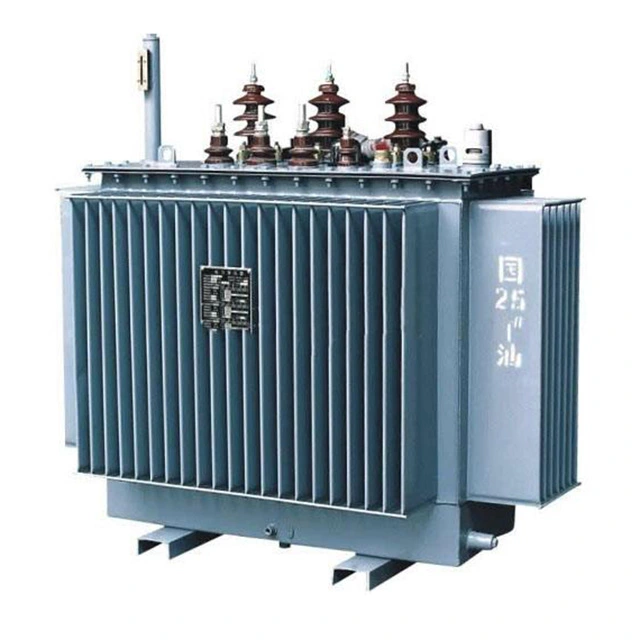

محول مغمور بالزيت 10 كيلو فولت 500 كيلو فولت أمبير |
|
|
نسبة الجهد |
10/0.4 كيلو فولت |
|
|
مجموعة المتجهات |
Dyn11 أو Yyn0 |
|
|
نظام التبريد |
أونان |
|
|
اضغط على المغير |
يكتب |
مبدل الصنبور غير النشط أو مبدل الصنبور عند التحميل |
|
يتراوح |
2.5% لكل مستوى، خمس خطوات للمجموع |
|
|
مقاومة |
4.5%±10% |
|
|
ارتفاع درجة الحرارة |
سطح الزيت: ≥55 كلفن؛ متوسط اللف: ≥65 ك |
|
|
درجة الحرارة المحيطة |
-25 درجة مئوية إلى +40 درجة مئوية |
|
|
ارتفاع |
≥ 1000 م (يتطلب تخفيض السرعة للتشغيل على ارتفاعات عالية) |
|
|
الرطوبة النسبية |
≥ 95% |
|
نظرًا لأن المحولات المغمورة بالزيت بقدرة 10 كيلو فولت و500 كيلو فولت أمبير تستخدم الزيت كوسيلة عازلة، فيجب مراعاة احتياطات السلامة المناسبة بدقة أثناء جميع العمليات الكهربائية. من أجل تقليل مخاطر فشل العزل وضمان التشغيل الآمن، يجب تنفيذ التدابير التالية:
1. يجب تعزيز الفحص المنتظم لمحول 500kva ONAN. يجب تحديد أي مخاطر محتملة على السلامة والقضاء عليها في الوقت المناسب.
2. يجب منع حدوث أعطال في الدائرة القصيرة أثناء التشغيل بشكل صارم، حيث أن تيار الدائرة القصيرة الناتج قد يسبب ضغطًا داخليًا شديدًا مما قد يؤدي إلى تمزق الخزان أو مخاطر الحريق.
3. لتقليل مخاطر الانفجار الناجم عن الأعطال الداخلية، يجب أن يتم تجهيز خزان المحولات المغمورة بالزيت بقدرة 10 كيلو فولت و500 كيلو فولت أمبير بأجهزة مناسبة لتخفيف الضغط لتحرير الضغط الداخلي الزائد عند الضرورة.
4. يمكن تحميل كل محول مغمور بالزيت بقدرة 10 كيلو فولت و500 كيلو فولت أمبير من شركة Wenzhou XiFa الكهربائية بنسبة 120% خلال ساعتين. ومع ذلك، يجب تجنب عملية التحميل الزائد على المدى الطويل للمحول المغمور بالزيت بقدرة 10 كيلو فولت و500 كيلو فولت أمبير، حيث قد يؤدي ذلك إلى ارتفاع مفرط في درجة الحرارة، وتسريع تقادم العزل، وتقليل عمر الخدمة.
