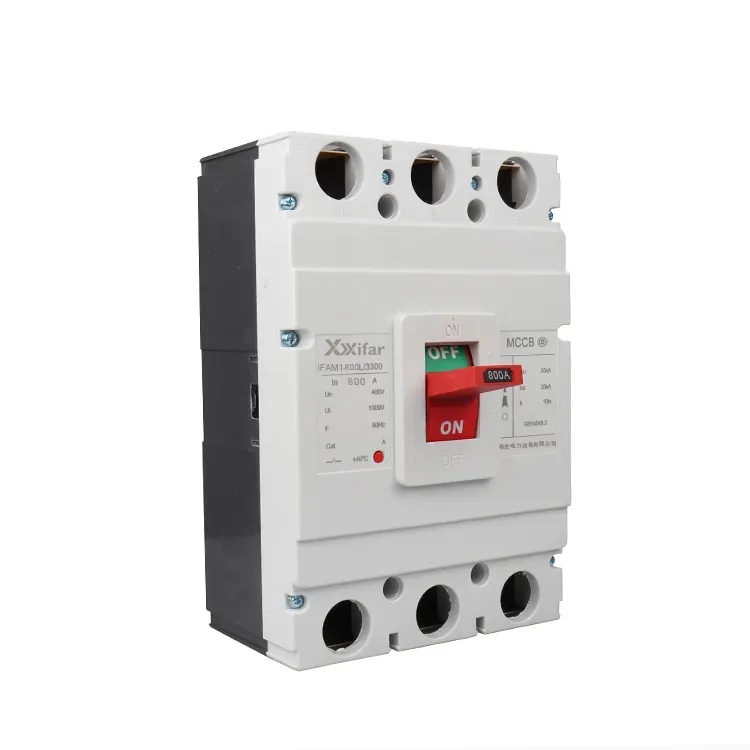

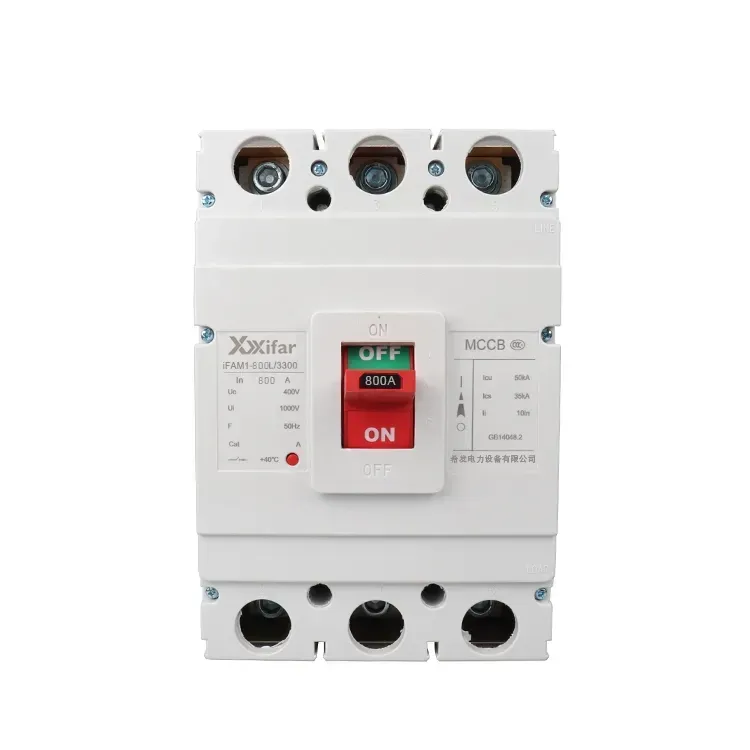

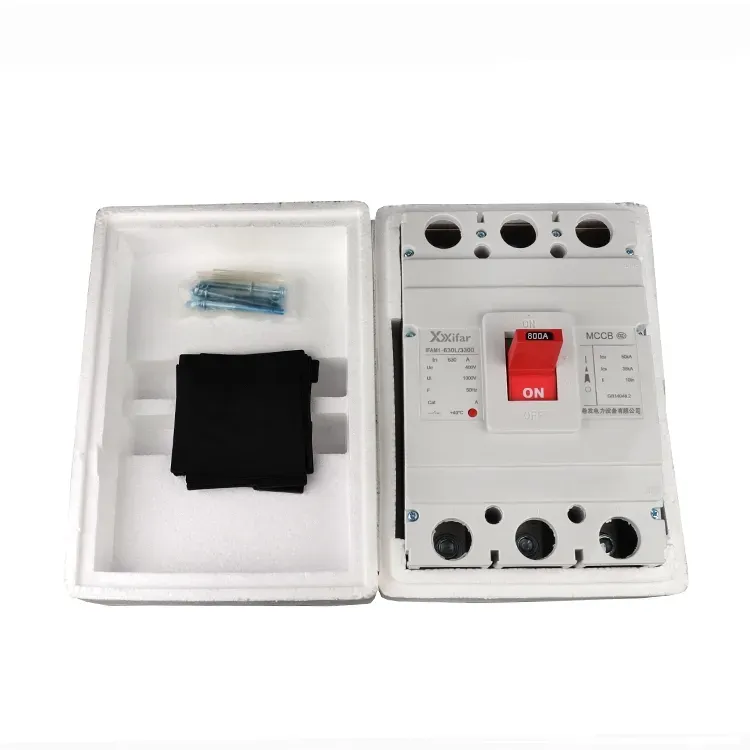

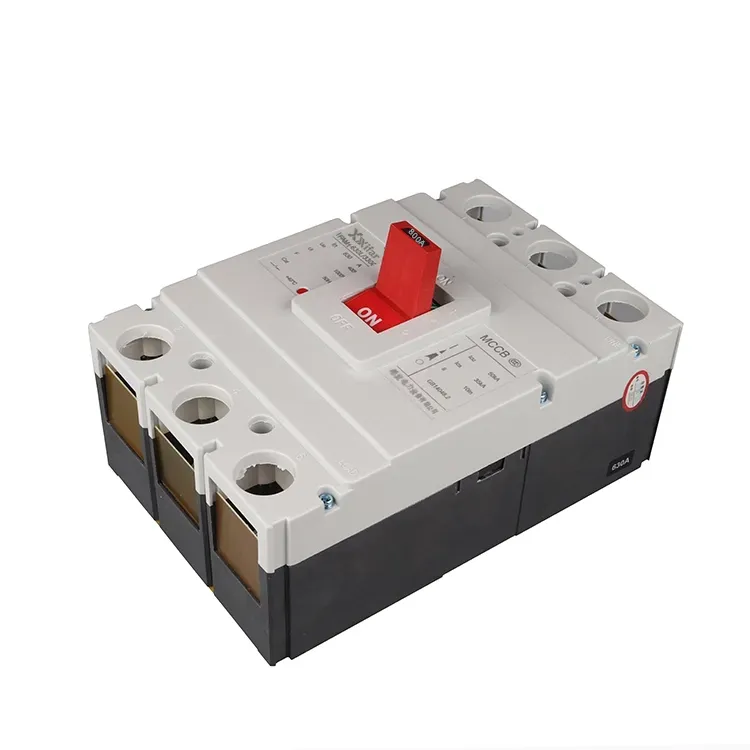

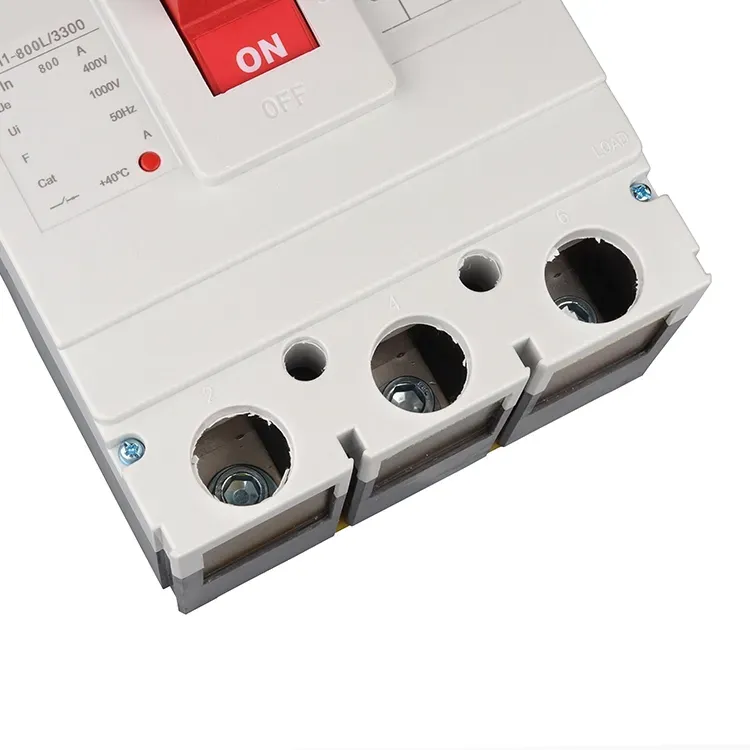

قاطع الدائرة الكهربية المعزول المصبوب بقدرة 400 فولت 800 أمبير MCCB هو نوع من قواطع الدائرة ذات الجهد المنخفض التي تتميز بغلاف عازل مقولب مع عزل الهواء. ويستخدم على نطاق واسع في أنظمة توزيع الطاقة لمقاطعة أو عزل التيارات العادية وكذلك تيارات الأعطال ضمن النطاق المقنن، مما يضمن سلامة الخطوط والمعدات الكهربائية. يتضمن الهيكل الداخلي لقاطع الدائرة الكهربائية المعزول بقدرة 400 فولت 800 أمبير MCCB عادةً جهات اتصال متحركة وثابتة، وآلية تشغيل، ووحدات رحلة مثل الإطلاقات الحرارية والمغناطيسية. تعمل هذه المكونات على تمكين قاطع الدائرة الكهربية المعزول المصبوب بقدرة 400 فولت و800 أمبير لتوفير تأخير طويل الأمد وحماية فورية. تشتمل أنواع الرحلات المنتظمة لقواطع الدائرة المعزولة بقوة 400 فولت 800 أمبير على الإصدارات المغناطيسية فقط، والمغناطيسية الحرارية، والإصدارات الإلكترونية.
يتم وضع قاطع الدائرة المعزول المصبوب بقوة 400 فولت 800 أمبير MCCB بين قواطع الدائرة المصغرة، والتي تسمى أيضًا MCBs وقواطع الدائرة الهوائية، والتي تسمى ACBs، من حيث السعة والتطبيق. يغطي قاطع الدائرة الكهربية المعزول بجهد 400 فولت بشكل عام نطاق التيار من 10 أمبير إلى 1600 أمبير. مع وجود وحدات رحلة مغناطيسية حرارية أو إلكترونية محاطة بعلبة مقولبة، فهي مناسبة للحماية والتحكم على مستويات مختلفة لنظام توزيع الطاقة منخفض الجهد.
تجمع وحدات الرحلة المغناطيسية الحرارية بين عنصر ثنائي المعدن للحماية من الحمل الزائد وآلية مغناطيسية لحماية الدائرة القصيرة. من ناحية أخرى، تسمح وحدات الرحلة الإلكترونية بتعديل إعدادات الحماية بشكل أكثر دقة، عادةً ضمن نطاق تسامح يتراوح بين 10% و20%. إنها مفيدة بشكل خاص في دوائر المحرك حيث يجب أن يمر قاطع الدائرة الكهربائية المعزول المصبوب بقدرة 400 فولت و800 أمبير MCCB عبر تيارات تدفق عالية، مع ضبط مستويات الالتقاط المغناطيسي في كثير من الأحيان أعلى من عشرة أضعاف التيار المقدر.
يمكن استخدام قاطع الدائرة الكهربائية المعزول المصبوب بقوة 400 فولت 800 أمبير MCCB كمغذيات في أنظمة التوزيع الأولية أو الثانوية أو الثالثة، كما أنه مناسب أيضًا كقواطع واردة في المستويات الثانوية والثالثية. إن قدرتها النهائية على كسر الدائرة القصيرة، والتي تتراوح عادةً من 36 كيلو أمبير إلى 120 كيلو أمبير، أعلى بكثير من قدرة قواطع الدائرة المصغرة، والتي تقع عادةً بين 6 كيلو أمبير و10 كيلو أمبير.
تشمل العوامل الرئيسية في اختيار MCCB حجم الإطار والتيار المقنن، مثل 100 أمبير أو 250 أمبير، وإعدادات وحدة الرحلة، مثل Ir = 1.2 بوصة أو 5 بوصة، وقدرة القطع، وخصائص منحنى الرحلة المطلوبة، مثل وظائف تأخير الوقت الطويل والقصير.
تتميز قواطع الدائرة المعزولة المغناطيسية الحرارية 400 فولت 800 أمبير بهيكل بسيط نسبيًا ولكن بدقة أقل، مع تفاوتات تبلغ حوالي ±20%. توفر وحدات الرحلة الإلكترونية، التي تعتمد غالبًا على مستشعر ملف Rogowski، دقة محسنة وتعويض درجة الحرارة، مما يجعل قواطع الدائرة المعزولة المصبوبة بقدرة 400 فولت 800 أمبير أكثر ملاءمة للدوائر أو التطبيقات الهامة التي تتطلب تنسيقًا انتقائيًا.
|
تصنيف الإطار الحالي |
800 |
|
تصنيف العمل الحالي |
630 أ؛ 700A. 800 أ |
|
عدد البولنديين |
3 القطب. 3 أقطاب + محايدة؛ 4 القطب |
|
تكرار |
50 أو 60 هرتز |
|
تصنيف العمل الجهد |
400 فولت؛ 415 فولت؛ 660 فولت؛ 690 فولت |
|
تصنيف الجهد العزل |
800 فولت أو 1000 فولت |
|
قدرة قطع الدائرة القصيرة القصوى |
50 كيلو أمبير؛ 75 كيلو أمبير |
|
خدمة قدرة كسر الدائرة القصيرة |
35 كيلو أمبير؛ 50 كيلو أمبير |
|
عمر الخدمة الميكانيكية |
10000 مرة |
|
عمر الخدمة الكهربائية |
2000 مرة |
|
مسافة القوس |
≥100 ملم |
