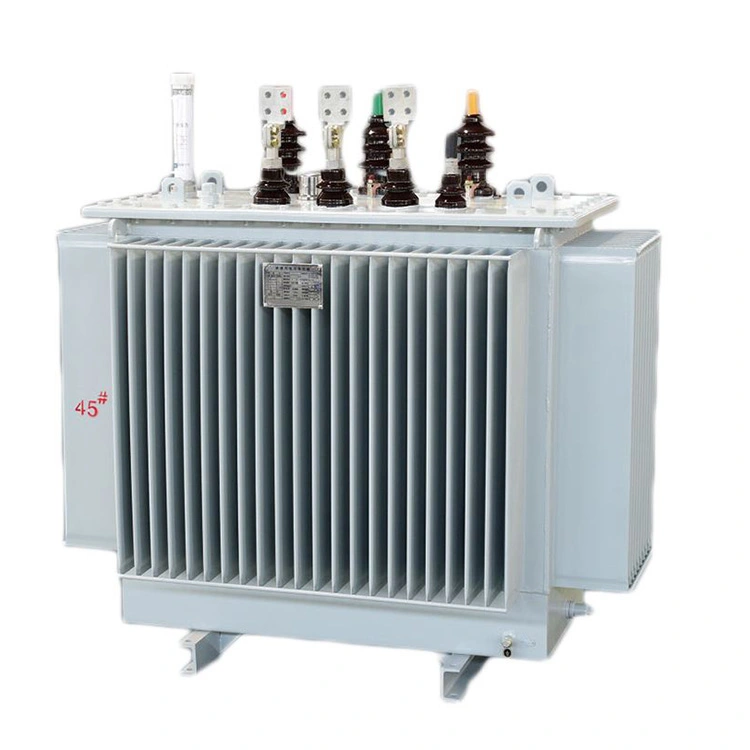

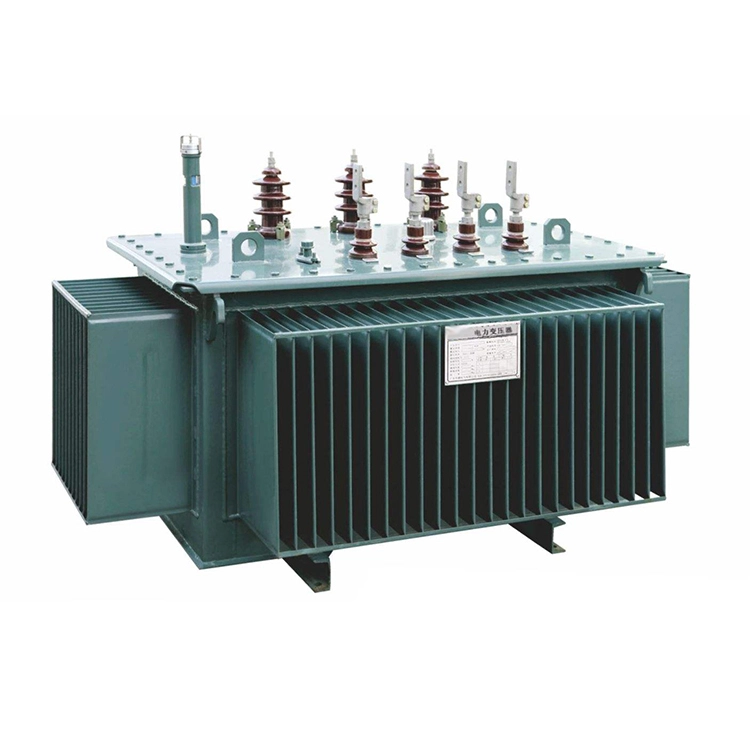

400 فولت إلى 11 كيلو فولت محول عمود تصعيد 500 كيلو فولت أمبير

غلاف محول القطب التصاعدي 400 فولت إلى 11 كيلو فولت 500 كيلو فولت أمبير مصنوع من الفولاذ المدلفن على البارد عالي الجودة أو الفولاذ المقاوم للصدأ. The key parts are automatically welded by advanced equipment and then inspected by laser technology to ensure a tight weld and eliminate the risk of oil leakage. After undergoing strict hot dip galvanizing treatment, the coating has strong corrosion resistance and can effectively protect against the erosion of wind and rain, salt fog, and industrial pollution. يعمل تصميمه المحكم الغلق تمامًا على عزل قلب محول القطب الصاعد بقدرة 500 كيلو فولت أمبير و400 فولت إلى 11 كيلو فولت عن الهواء الخارجي. وهذا لا يتيح التشغيل بدون صيانة فحسب، بل يؤخر أيضًا تقادم المواد العازلة بشكل كبير.

By using copper foil to wind the low voltage windings and a high precision laminated iron core structure, the 500kva 400v to 11kv step up pole transformer's coils are designed to be extremely sturdy, capable of effectively resisting the huge radial and axial electrodynamic forces generated during short circuits, thus ensuring that the coils do not deform or get damaged. This 500kva 400v to 11kv step up pole transformer undergoes rigorous short circuit tests in accordance with international standards such as IEEE. يمكننا تقديم تقارير الاختبار المقابلة لإثبات القدرة التشغيلية لمنتجنا في ظل الظروف القاسية.

المعلمة التقنية:

Q:When stepping up the 400V low voltage power supply to 11kV for grid connection or long distance transmission, a 400v to 11kv step up pole transformer 500kva is selected. ما هي العوامل الفنية التي يجب مراعاتها بما في ذلك نطاق تنظيم الجهد، ومجموعة الاتصال، وجهد المعاوقة، ومستوى العزل؟

A:For the 400v to 11kv step up pole transformer 500kva, the key technical factors are as follows: The recommended range for voltage regulation is no load voltage adjustment of ±2×2.5% on the high voltage side to compensate for voltage fluctuations on the low voltage side. The connection group should be selected as Dyn11, using the delta winding to suppress harmonics and the star winding to provide neutral point grounding. معيار جهد المعاوقة هو 4%، والذي يمكن أن يوازن بين انخفاض الجهد وتيار الخطأ. من حيث مستوى العزل، يجب أن يلبي جانب الجهد العالي 35 كيلو فولت للتردد الطبيعي و75 كيلو فولت للنبض البرقي. يجب ألا تقل مسافة الزحف الخارجي عن 275 مم لضمان التشغيل الآمن في البيئات الملوثة والبيئات الصاعقة.

الأجزاء الرئيسية للمحولات المثبتة على القطب

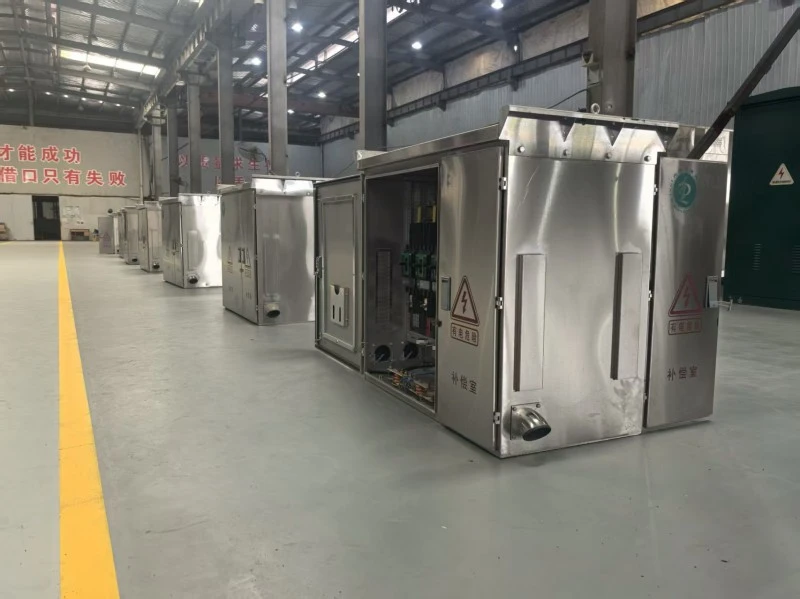

نوع التركيب الأمامي LV DB

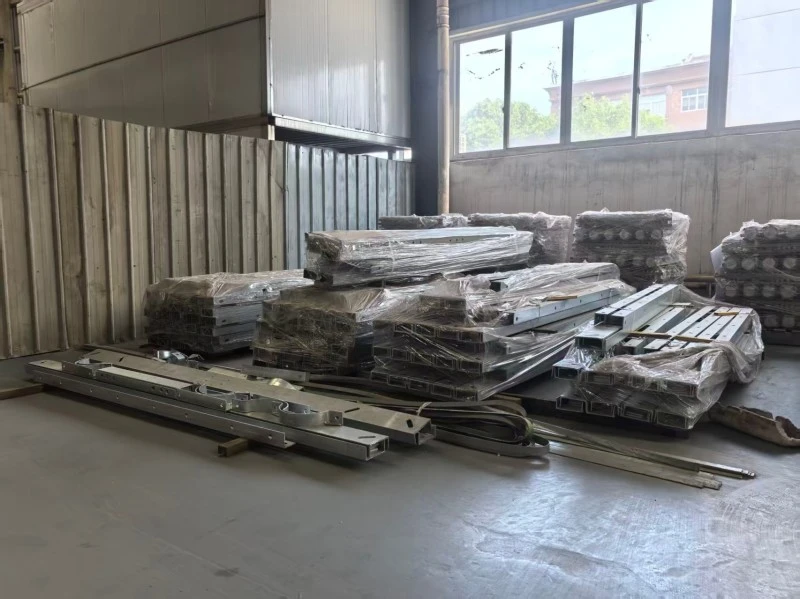

أجهزة خط القطب

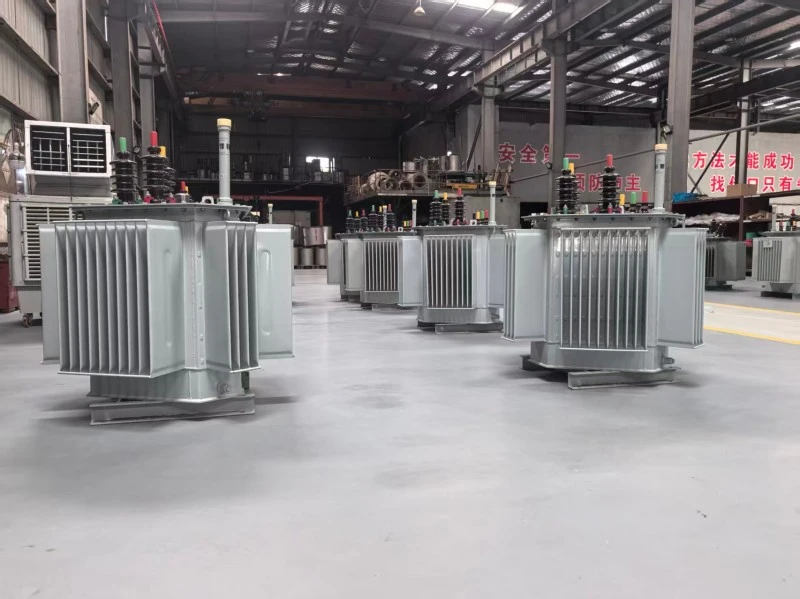

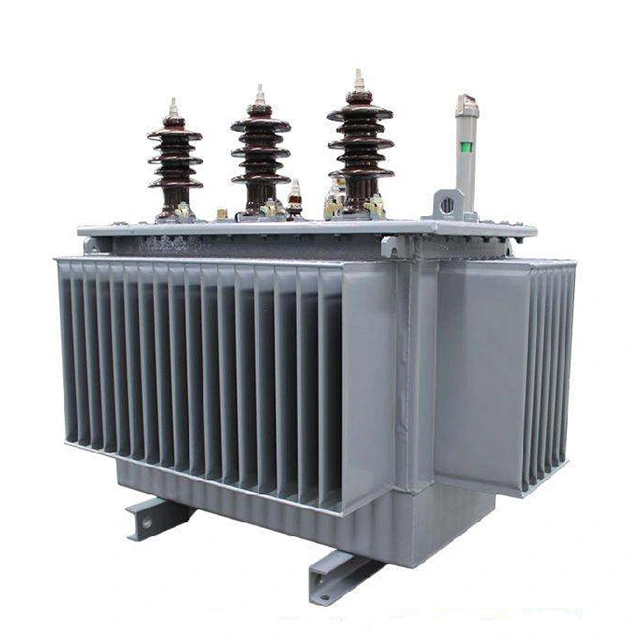

محول مثبت على القطب

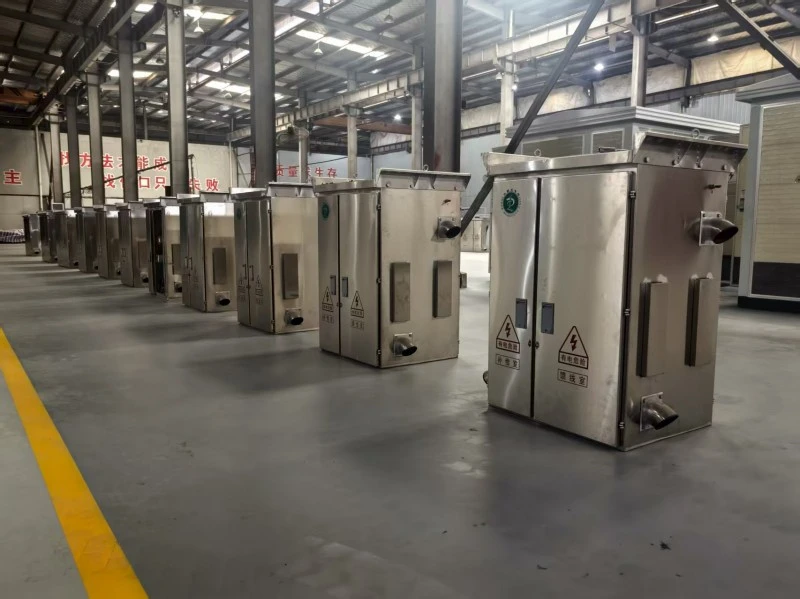

نوع التركيب الجانبي LV DB

معدات الإنتاج

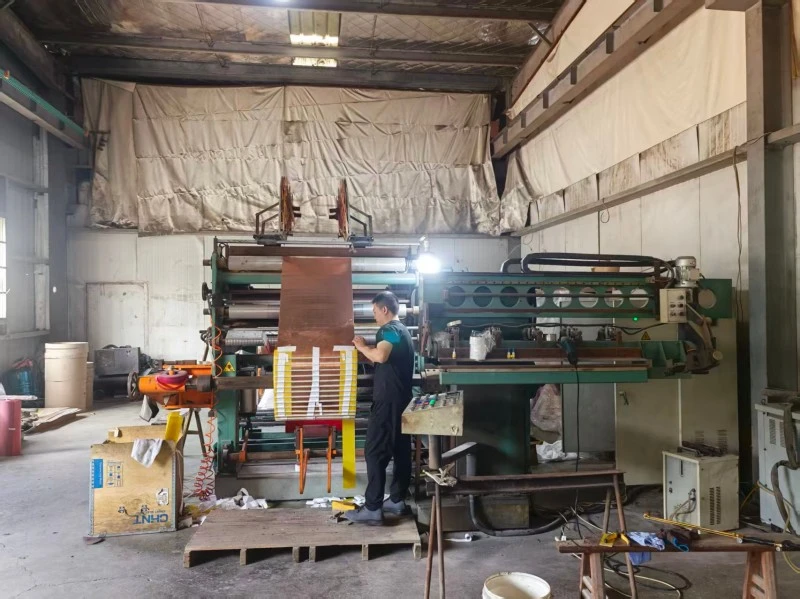

ماكينة لف الفويل

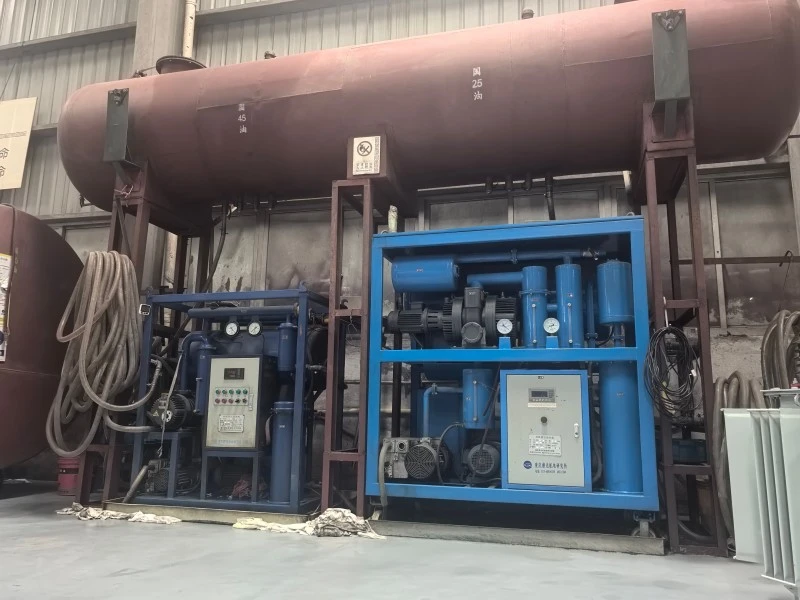

وحدة تعبئة الزيت

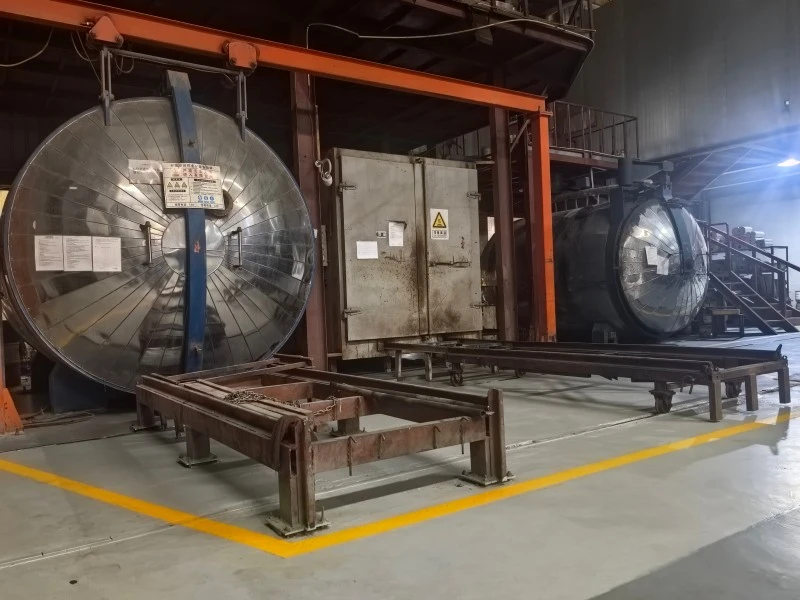

فرن المحولات ووحدة الصب

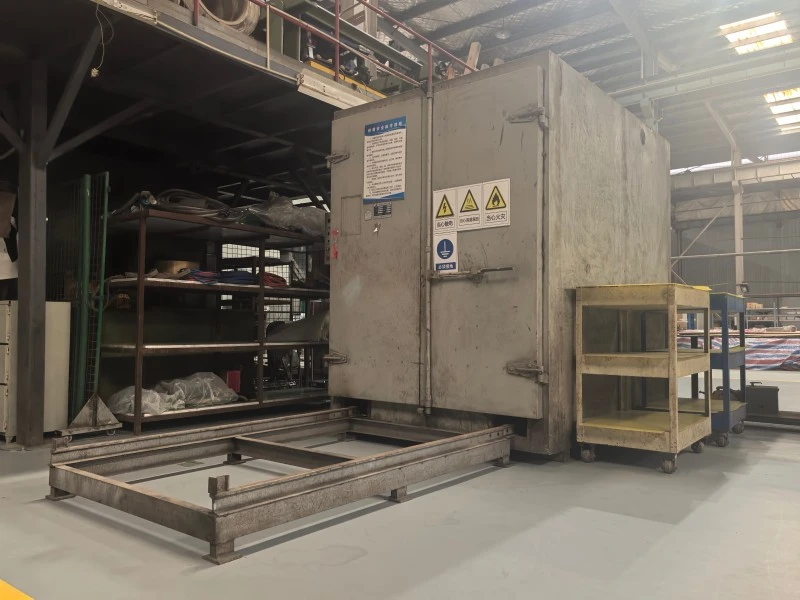

فرن المحولات

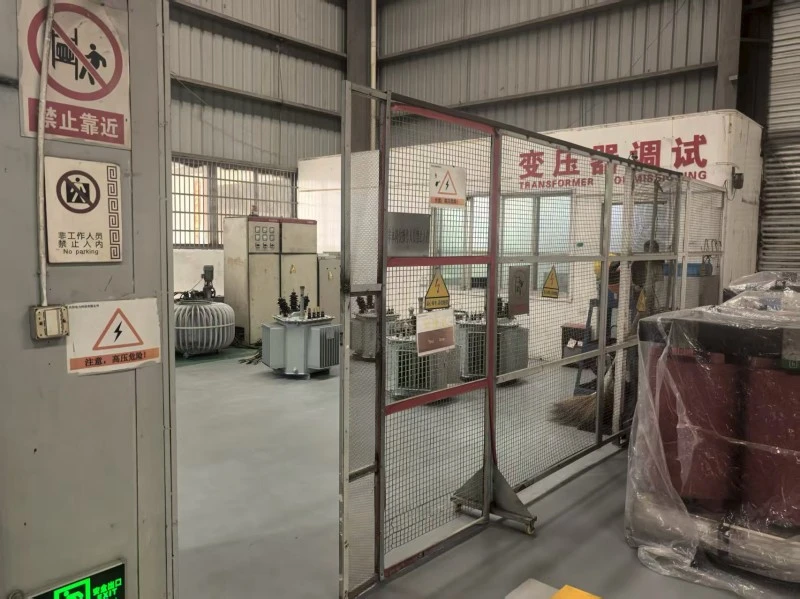

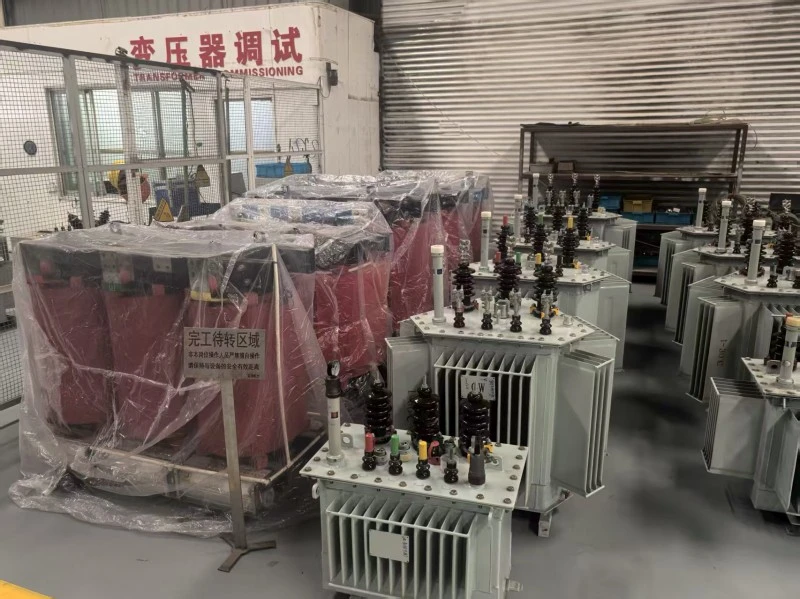

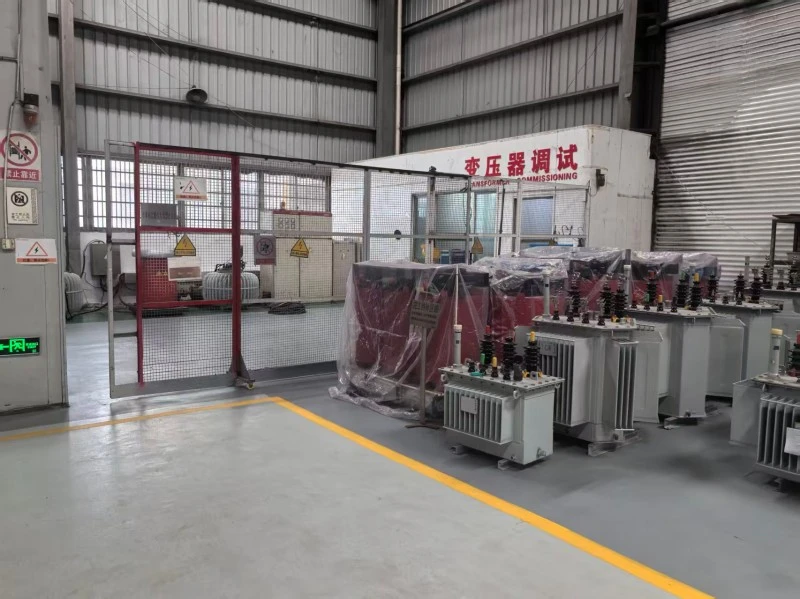

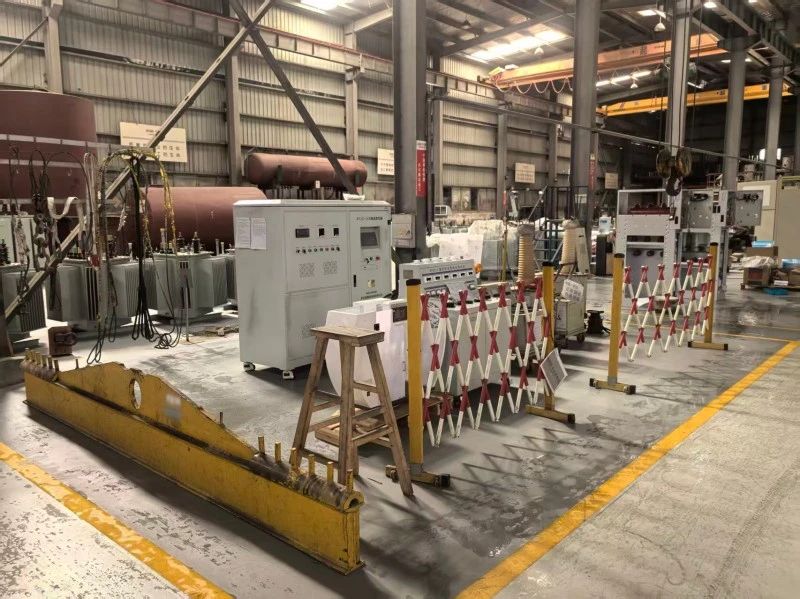

مركز إجراء الفحوصات

المحولات في المعالجة

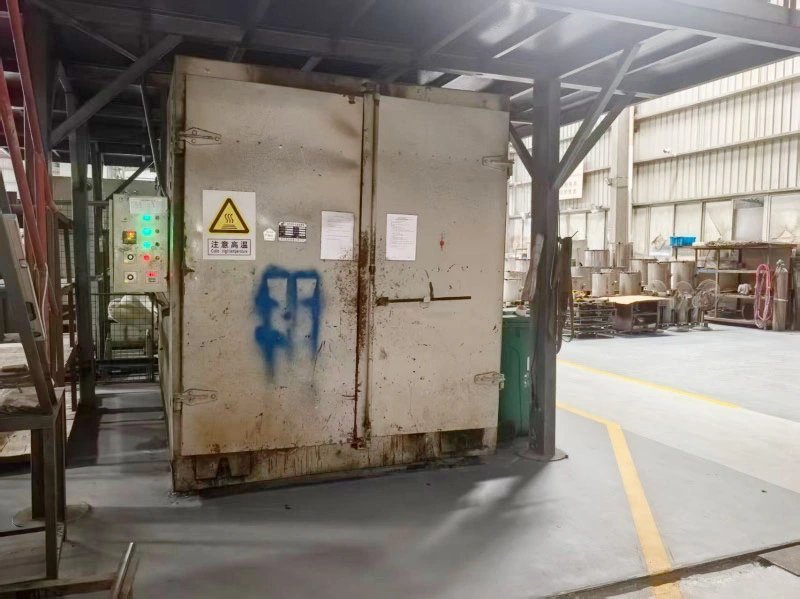

محول في التجفيف

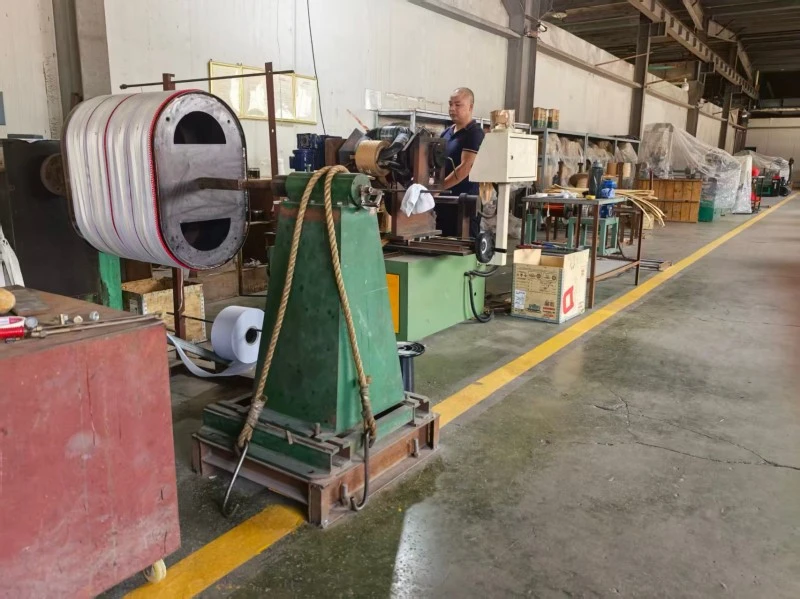

محول في اللف 2

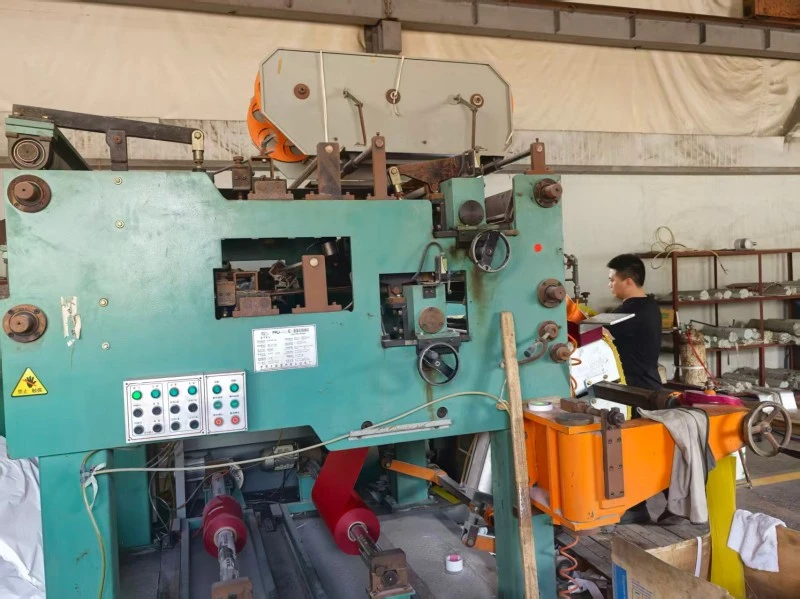

محول في لف

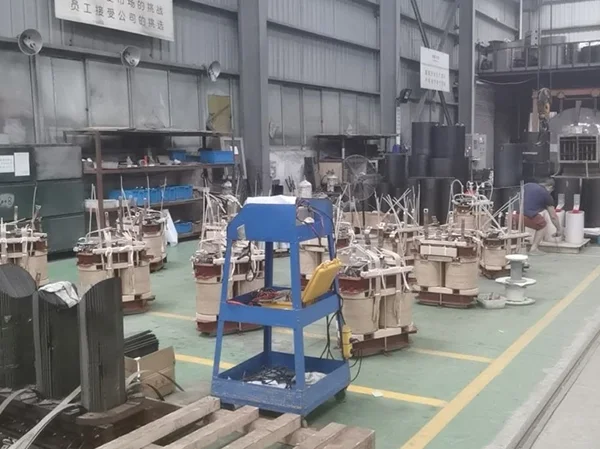

Transfromer في التجميع
