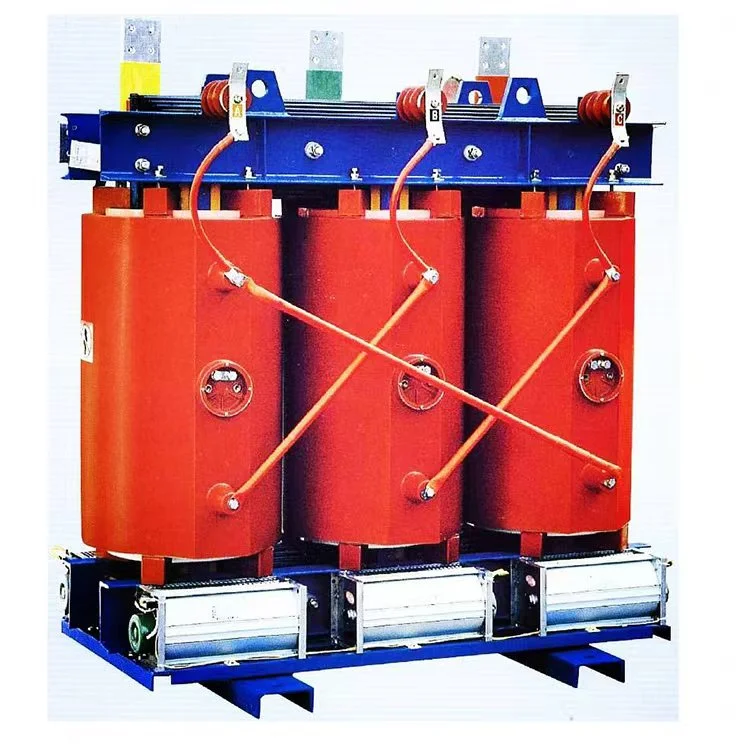

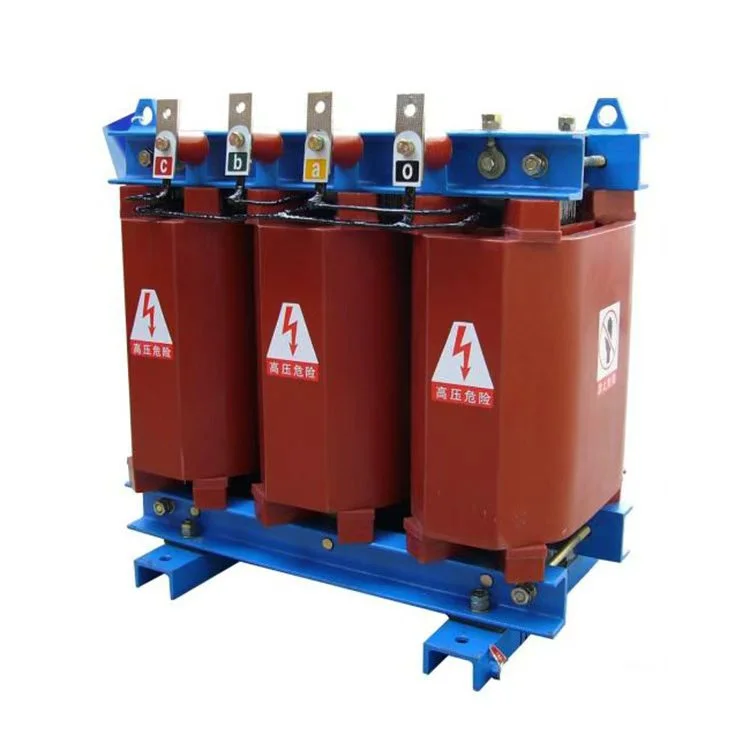

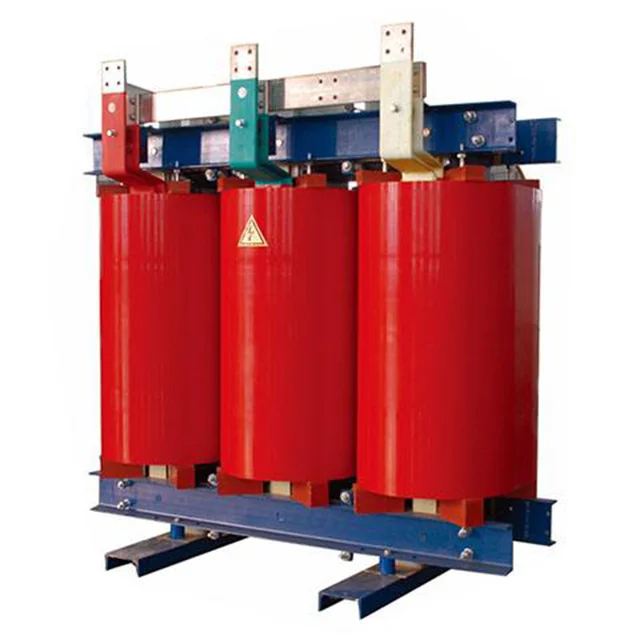

محول توزيع Nltc من النوع الجاف 500 كيلو فولت أمبير 11 كيلو فولت

على خلفية الطلب العالمي المتزايد على الكهرباء، يتم استخدام محولات التوزيع nltc من النوع الجاف بقدرة 500 كيلو فولت أمبير و11 كيلو فولت على نطاق واسع في مجالات مثل شبكات الطاقة الريفية والصناعة والتجارة والطاقة الجديدة والمرافق العامة. وقد تم التحقق من موثوقيتها العالية من خلال التشغيل في أكثر من 50 دولة ومنطقة حول العالم. لقد تم بيعها إلى دول ومناطق تشمل تنزانيا، زيمبابوي، غانا، جنوب أفريقيا، كينيا، زامبيا، وغيرها.

الخصائص الهيكلية لمحول التوزيع nltc من النوع الجاف 500kva 11kv:

الملفات: يتم لف الملفات بموصلات نحاسية، إما ملفوفة بالأسلاك أو ملفوفة برقائق معدنية، ومعززة بالألياف الزجاجية، ومصبوبة بالكامل براتنج الإيبوكسي بدون حشوات باستخدام عمليات التجفيف بالتفريغ وتفريغ الغاز. وينتج عن ذلك قوة ميكانيكية عالية، وقدرة قوية على تحمل الدائرة القصيرة، ومقاومة ممتازة للنبضات.

اللفات عالية الجهد: يتم تضمين أطراف البداية والنهاية، بالإضافة إلى أسلاك التوصيل المتوسطة، بصواميل نحاسية. يوفر هذا الهيكل صلابة جيدة، ويسهل تغيير الصنبور بسهولة، ويضمن مظهرًا أنيقًا وممتعًا من الناحية الجمالية.

القلب: يتم تجميع القلب باستخدام صفائح فولاذية من السيليكون المدرفلة على البارد عالية الجودة وموجهة نحو الحبوب مع وصلات متداخلة متعددة الخطوات بزاوية 45 درجة. إن سطح محول التوزيع nltc من النوع الجاف 500kva 11kv مطلي بطبقة راتينج عازلة، مما يوفر مقاومة للرطوبة ومنع الصدأ وتقليل الضوضاء.

نظام التثبيت: يتم استخدام المكونات المرنة بين القلب وتركيبات التثبيت والملفات لإبقاء الملفات تحت ضغط مستمر، وبالتالي تقليل مستويات الضوضاء.

تصميم التبريد: تم تصميم محول التوزيع nltc من النوع الجاف بقدرة 500 كيلو فولت أمبير و11 كيلو فولت للتبريد الطبيعي (AN). يتم تشكيل قنوات التهوية الطولية داخل جدران الملف للملفات ذات الجهد العالي والجهد المنخفض المصبوبة بالكامل. يمكن تركيب مراوح تبريد معدات التركيز البؤري التلقائي لتبريد الهواء القسري كخيار. مع تبريد الهواء القسري، يمكن زيادة قدرة الإخراج المقدرة بنسبة 50%.40% لتقديرات 500 كيلو فولت أمبير أو أقل.

مراقبة درجة الحرارة: تم تجهيز محول التوزيع nltc من النوع الجاف بقدرة 500 كيلو فولت أمبير و11 كيلو فولت بوحدة تحكم في درجة الحرارة من سلسلة BWDK. يتم وضع مستشعرات المقاومة البلاتينية Pt100 في فتحات مدمجة مسبقًا في الجزء العلوي من ملفات الجهد المنخفض لمراقبة ارتفاع درجة حرارة الملف. تقوم وحدة التحكم تلقائيًا ببدء تشغيل مراوح التبريد أو إيقافها وتوفر وظائف مثل إنذار الخطأ، والتنبيه بشأن درجة الحرارة الزائدة، ورحلة درجة الحرارة الزائدة. توفر هذه الميزات حماية موثوقة من الحمل الزائد للمحولات من النوع الجاف، وبالتالي تعزيز سلامتها التشغيلية.

معلمات المنتج:

معدات الإنتاج

منتج نصف نهائي

الضميمة الحماية IP21

المحولات الأساسية

لف المحولات

مركز الاختبار

ورشة لف
