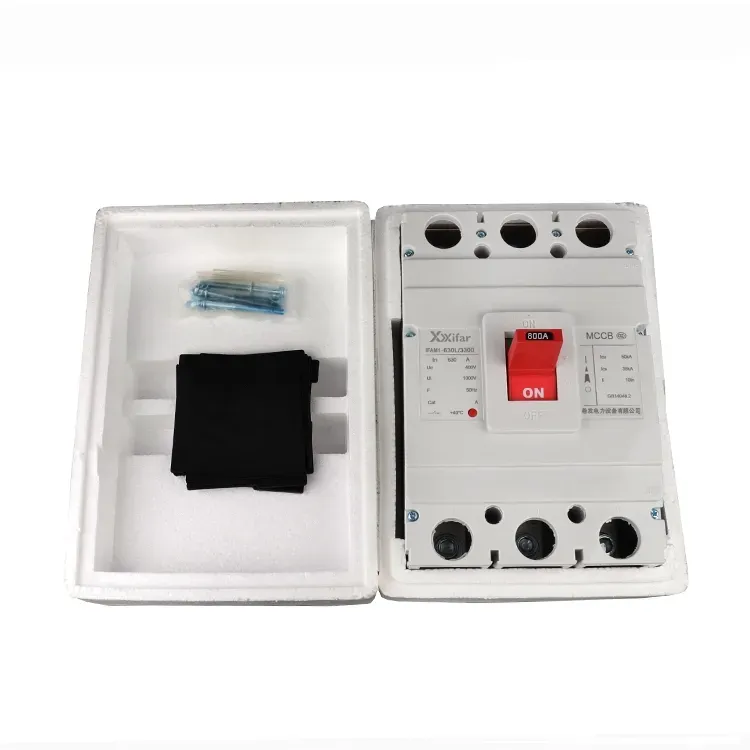

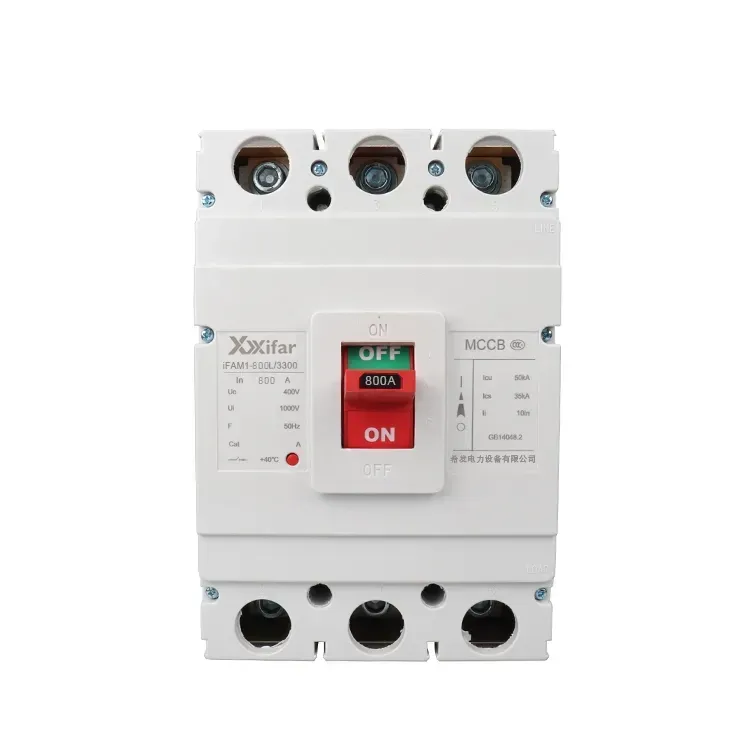

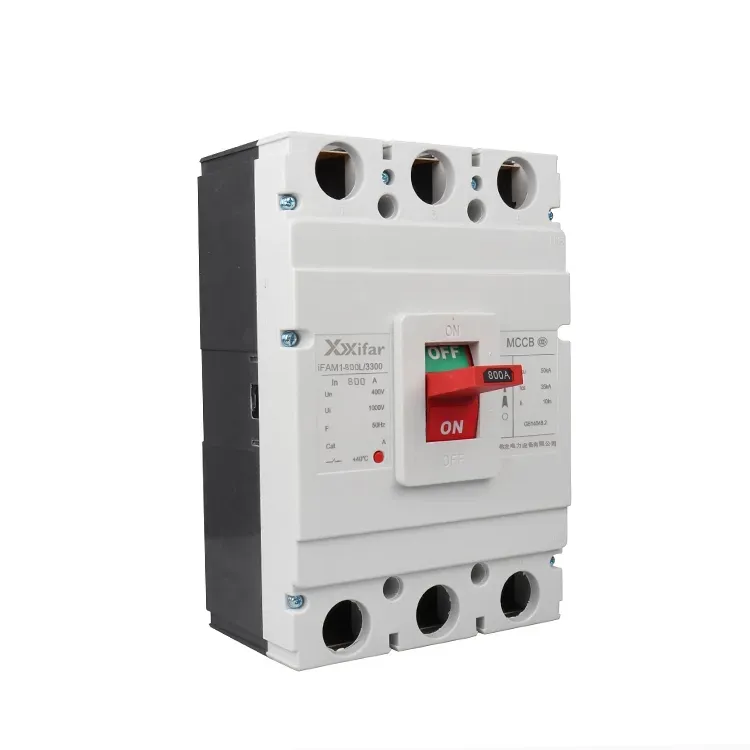

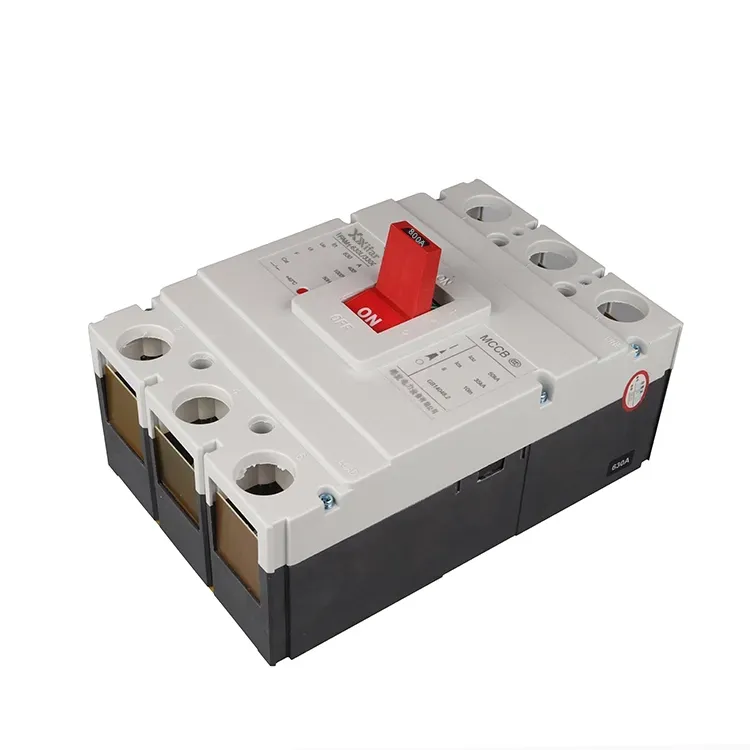

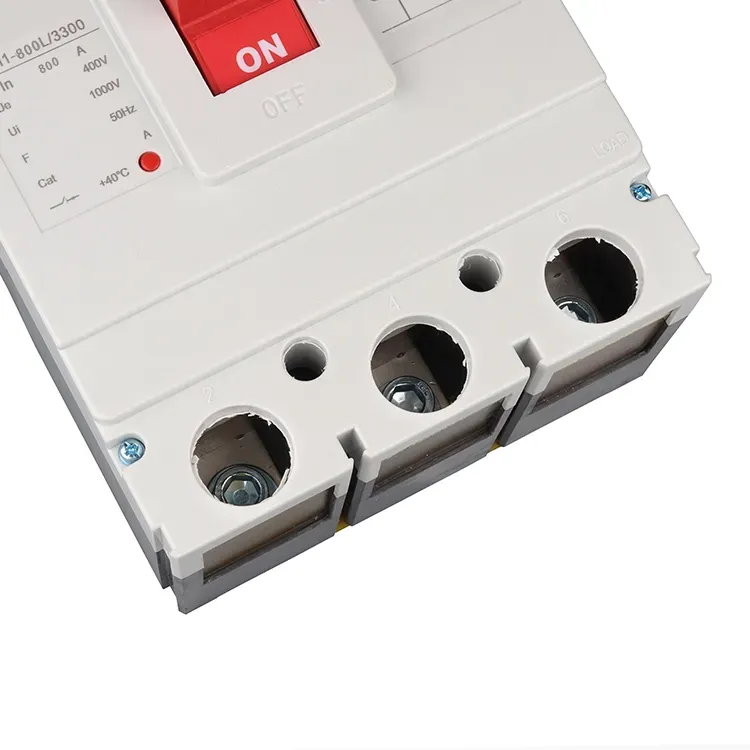

قاطع الدائرة الكهربائية المصبوب Mccb 800 أمبير 4 أقطاب

يمكن لقاطع الدائرة الكهربائية المصبوب MCCB بقدرة 800 أمبير و4 أقطاب تجهيز وحدة رحلة مغناطيسية حرارية أو وحدة رحلة إلكترونية لتلبية الطلبات المختلفة للعميل. علاوة على ذلك، فإن وحدة التوسيع، مثل ملف رحلة الجهد المنخفض، وجهاز التيار المتبقي، ووحدة حماية المحرك، تسمح لقاطع دائرة كهربائي مقولب بقدرة 800 أمبير و4 أقطاب لتحقيق المزيد من الوظائف لتلبية متطلبات التطبيقات. تظهر وظيفة حماية المقدمة على النحو التالي.

وظائف الحماية لوحدات الرحلة المغناطيسية الحرارية:

1. الحماية من الحمل الزائد:

عندما يتجاوز تيار الدائرة القيمة المقدرة، فإن الشريط ثنائي المعدن لقاطع الدائرة الكهربائية المصبوب MCCB بقدرة 800 أمبير و4 أقطاب يسخن وينحني، مما يؤدي إلى تشغيل آلية الرحلة. زمن التعثر يتناسب عكسيا مع مربع التيار.

2. حماية ماس كهربائى:

في حالة حدوث ماس كهربائي، يولد تيار العطل العالي قوة كهرومغناطيسية، مما يدفع آلية الرحلة للعمل على الفور تقريبًا.

وبالتالي، فإن MCCBs المغناطيسية الحرارية 800A ذات 4 أقطاب توفر عادةً حماية على مرحلتين، وهي حماية من التأخير لفترة طويلة وحماية فورية. ويسمى أيضًا النوع غير الانتقائي.

وظائف الحماية لوحدات الرحلة الإلكترونية

1. الحماية من الحمل الزائد:

يقوم المعالج الدقيق الموجود على قاطع دائرة كهربائي مقولب بقدرة 800 أمبير و4 أقطاب بمراقبة تيار الدائرة وحسابه باستمرار لتوفير حماية دقيقة.

2. حماية ماس كهربائى:

يتم تطبيق تأخير محدد مسبقًا على قاطع الدائرة الكهربائية المصبوب MCCB بقدرة 800 أمبير و4 أقطاب أثناء ظروف الدائرة القصيرة لتحقيق الانتقائية.

3. حماية ماس كهربائى:

في ظل ظروف الأعطال الشديدة، يقوم قاطع الدائرة الكهربائية المصبوب mccb بقدرة 800 أمبير و4 أقطاب برحلات دون تأخير لعزل الدائرة.

4. حماية الخطأ الأرضي:

لقد تم تصميمه لاكتشاف ومقاطعة تيارات الأعطال الأرضية على قاطع دائرة كهربائي مقولب بقدرة 800 أمبير و4 أقطاب.

وبالتالي، توفر MCCBs 800A 4P الإلكترونية بشكل عام حماية من أربع مراحل، وهي حماية من التأخير لفترة طويلة، وتأخير زمني قصير، وحماية لحظية، وحماية من الخطأ الأرضي. يُطلق على 800A 4P MCCB الإلكتروني أيضًا اسم MCCB من النوع الانتقائي.

ميزات الحماية الإضافية:

1. حماية الجهد المنخفض:

يمكن أيضًا تجهيز قواطع الدائرة الكهربائية ذات العلبة المقولبة بقدرة 800 أمبير و4 أقطاب بإصدار انخفاض الجهد الذي يقوم تلقائيًا برحلات قاطع الدائرة الكهربية للعلبة المقولبة 800A عندما ينخفض ​​جهد الإمداد إلى ما دون عتبة محددة.

2. الحماية الحالية المتبقية:

يمكن لإصدارات معينة، مثل أنواع الحماية من التسرب، اكتشاف التسرب الأرضي وتوفير الحماية ضد الصدمات الكهربائية.

3. حماية المحرك:

حماية المحرك تم تصميم MCCBs خصيصًا للدوائر الحركية، وغالبًا ما تستخدم خصائص الرحلة من النوع D لاستيعاب تيارات التدفق العالية أثناء بدء التشغيل.

800 أمبير 4 القطب الكهربائية mccb مصبوب حالة قاطع الدائرة المعلمة:
