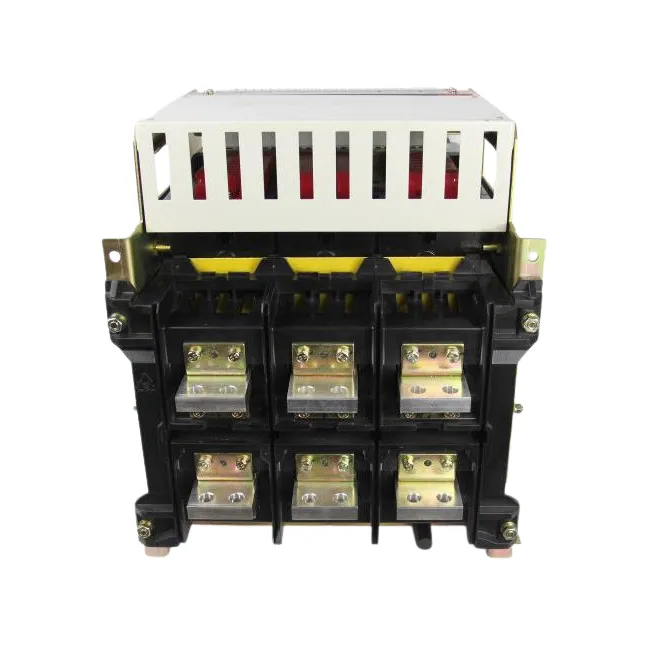

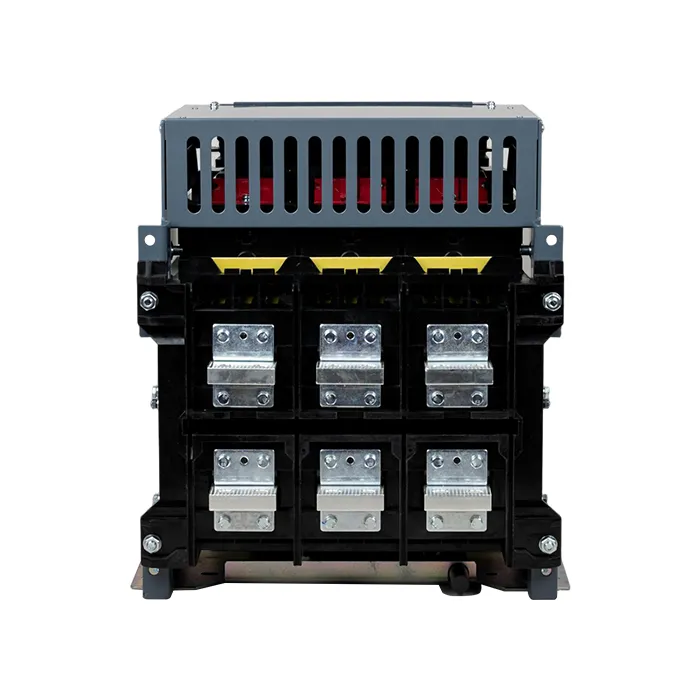

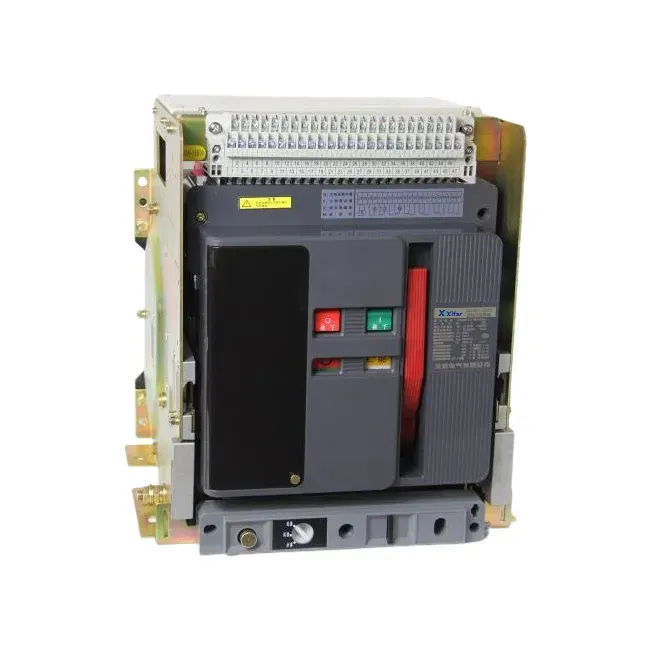

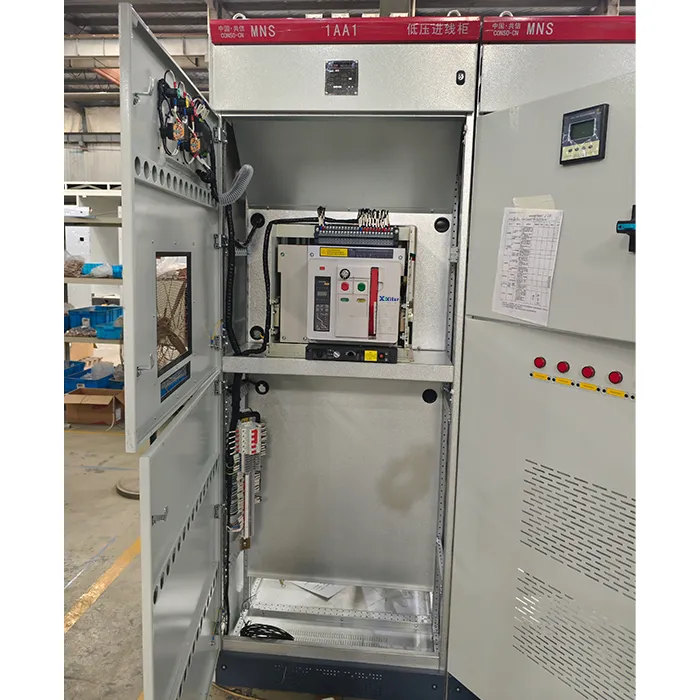

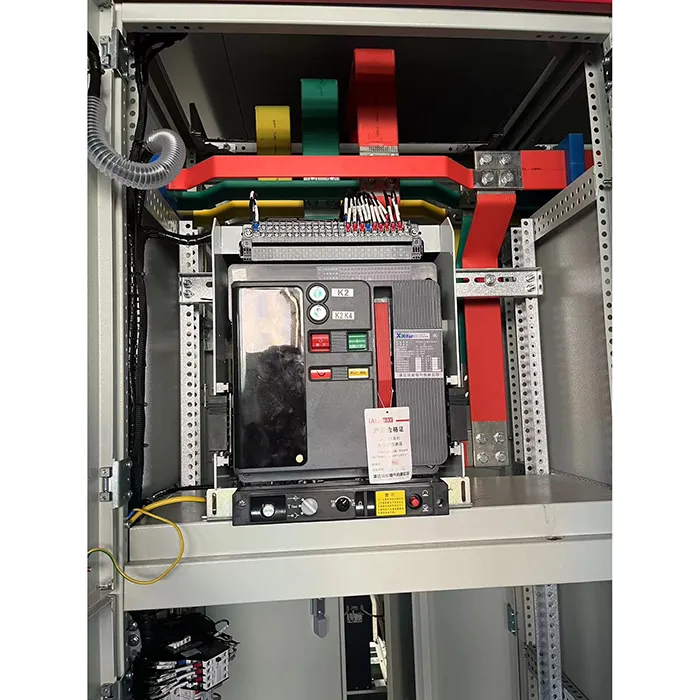

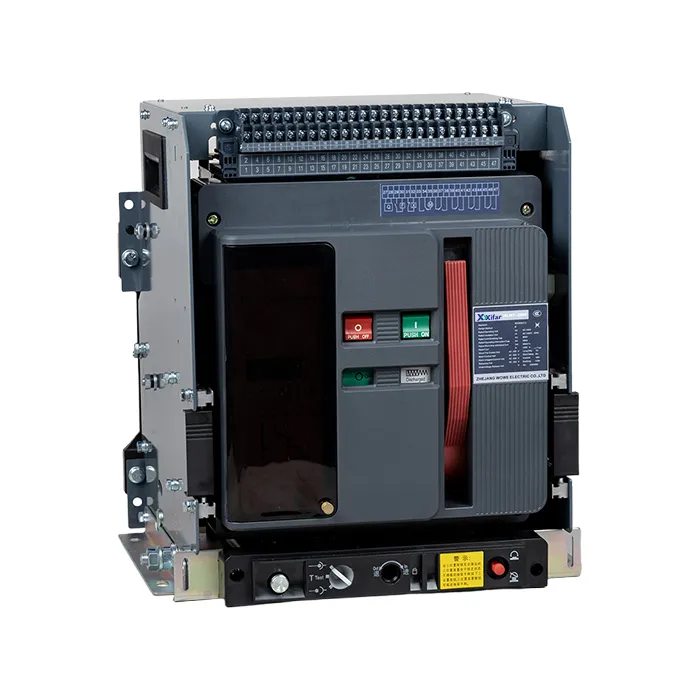

قاطع الدائرة الكهربائية بقدرة 1250 أمبير ACB في الدائرة الكهربائية، والمعروف أيضًا باسم قاطع الدائرة الكهربائية العالمي أو نوع الإطار، هو جهاز تبديل ميكانيكي مصمم لإنشاء التيارات وحملها وكسرها في ظل ظروف التشغيل العادية. كما أنها قادرة على الصنع والحمل لفترة محددة، وقطع التيارات في ظل ظروف الدائرة غير الطبيعية مثل ماس كهربائى وانخفاض الجهد. تُستخدم قواطع دوائر الهواء بقدرة 1250 أمبير في الدائرة الكهربائية لتوزيع الطاقة ولحماية الدوائر والمعدات من التحميل الزائد والجهد المنخفض وأخطاء الدائرة القصيرة.

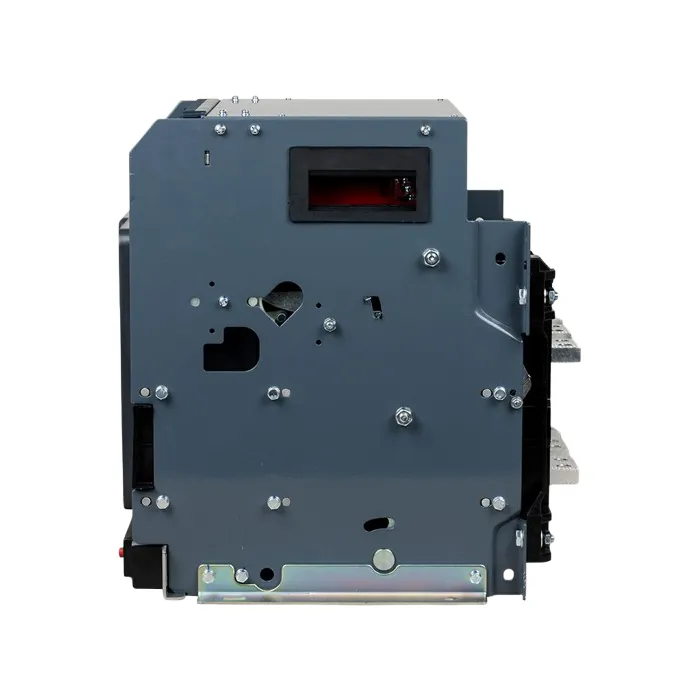

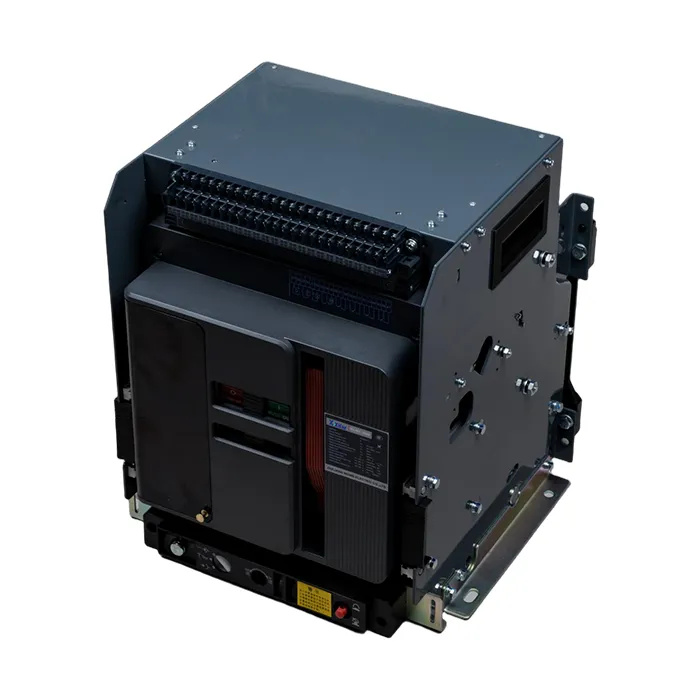

عادةً، يتم بناء قاطع الدائرة الهوائية بقدرة 1250 أمبير على إطار فولاذي، مع تثبيت جميع المكونات الداخلية داخل الإطار. يستفيد من سعته الأكبر، حيث يمكن لقاطع الدائرة الهوائية بقدرة 1250 أمبير في الدائرة الكهربائية أن يستوعب مجموعة متنوعة من وحدات الرحلات والاتصالات المساعدة، مما يوفر قدرة كسر عالية وثباتًا حراريًا قويًا. لهذا السبب، يتم تطبيقه بشكل شائع في التركيبات التي تتطلب أداء كسر عالي وحماية انتقائية.
قاطع دائرة الهواء الذكي مناسب لشبكات التيار المتردد 50 هرتز مع الفولتية المقدرة 380 فولت أو 690 فولت والتيارات المقدرة من 200 أمبير إلى 6300 أمبير. مع وظائف الحماية الذكية المتقدمة، فإنه يوفر تعثرًا انتقائيًا ودقيقًا، ويتجنب الانقطاعات غير الضرورية ويحسن موثوقية الإمداد. في ظل ظروف التشغيل العادية، يمكن أيضًا استخدامه للتبديل غير المتكرر للخطوط. يمكن استخدام قاطع دائرة الهواء الذي يقل تياره المقدر عن 1250 أمبير في أنظمة 380 فولت و50 هرتز لحماية المحركات من الحمل الزائد والدوائر القصيرة. وفي ظل الظروف العادية، قد يُستخدم أيضًا في حالات نادرة لبدء تشغيل المحرك.
|
تصنيف الإطار الحالي |
A |
2000 |
|
التصنيف الحالي |
A |
1250 |
|
الحياة الكهربائية |
مرات |
8000 |
|
الحياة الميكانيكية |
مرات |
15000 للصيانة مجانا 30000 للصيانة |
|
إي |
V |
400 إلى 690 |
|
واجهة المستخدم |
V |
1000 |
|
Uimp |
كيلو فولت |
12 |
س: ماذا يعني 1250A ACB في النظام الكهربائي؟
ج: يشير 1250A ACB إلى قاطع دائرة هوائي بقدرة تيار مقننة تبلغ 1250 أمبير. إنه مصمم لحماية الدوائر الكهربائية ولوحات التوزيع والمعدات عن طريق مقاطعة تيارات الأعطال مثل الأحمال الزائدة والدوائر القصيرة، مع التعامل أيضًا مع عمليات التبديل العادية.
س: هل يمكن استخدام 1250A ACB لحماية المحرك؟
ج: نعم. في شبكات 380 فولت و50 هرتز، يمكن لـ 1250 أمبير ACB توفير الحماية ضد الأحمال الزائدة والدوائر القصيرة للمحركات الكبيرة. ومع ذلك، يتم استخدامه عمومًا لحماية التوزيع الشامل بدلاً من التحكم المباشر في المحرك، ما لم يتم تنسيقه مع وحدات الرحلة المناسبة.
س: هل يدعم 1250A ACB المراقبة والتحكم عن بعد؟
ج: تم تجهيز الإصدارات الذكية من 1250A ACB بوحدات الرحلة الإلكترونية ووحدات الاتصال (مثل Modbus أو Profibus أو IEC 61850). وهذا يسمح بالمراقبة عن بعد، وتسجيل الأحداث، وحتى عمليات الفتح/الإغلاق عن بعد من خلال SCADA أو أنظمة إدارة الطاقة.
