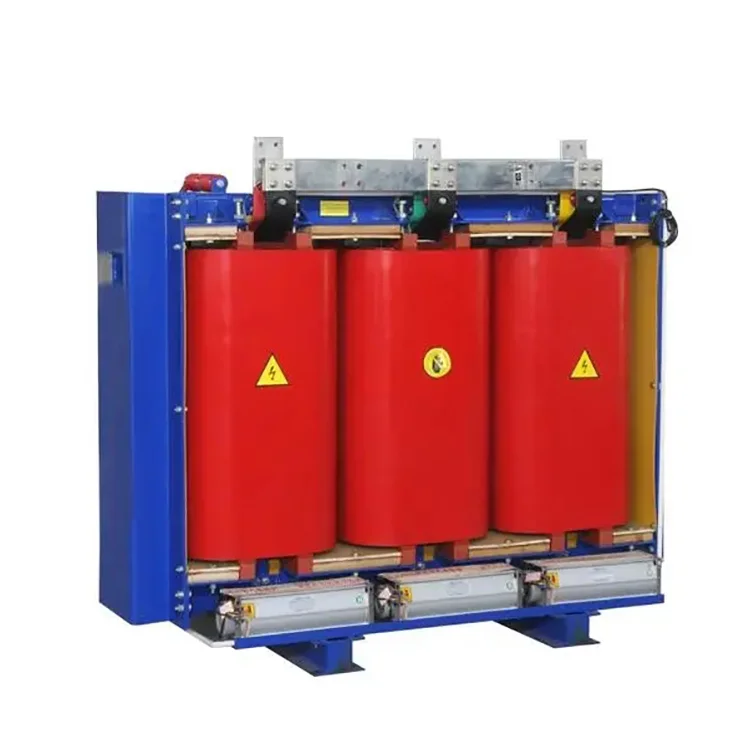

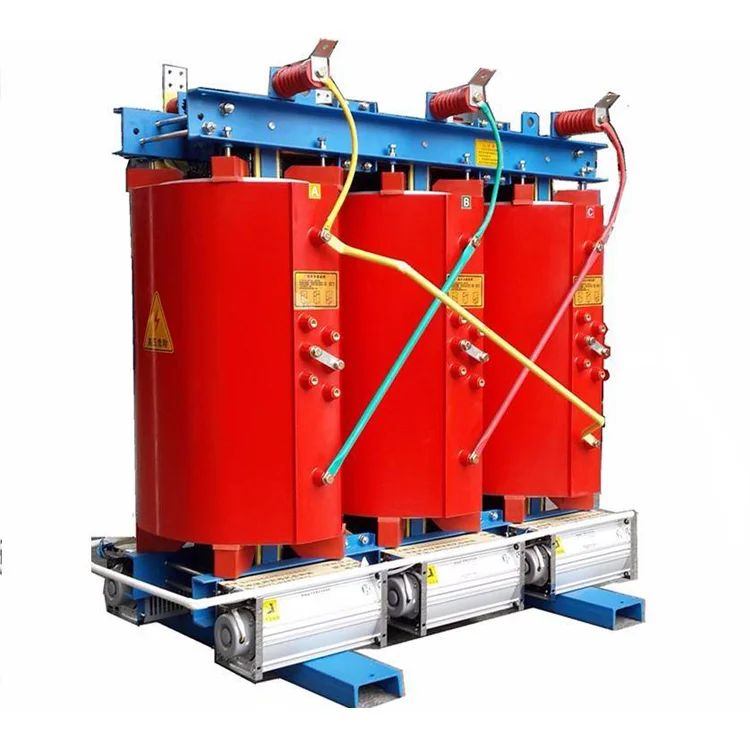

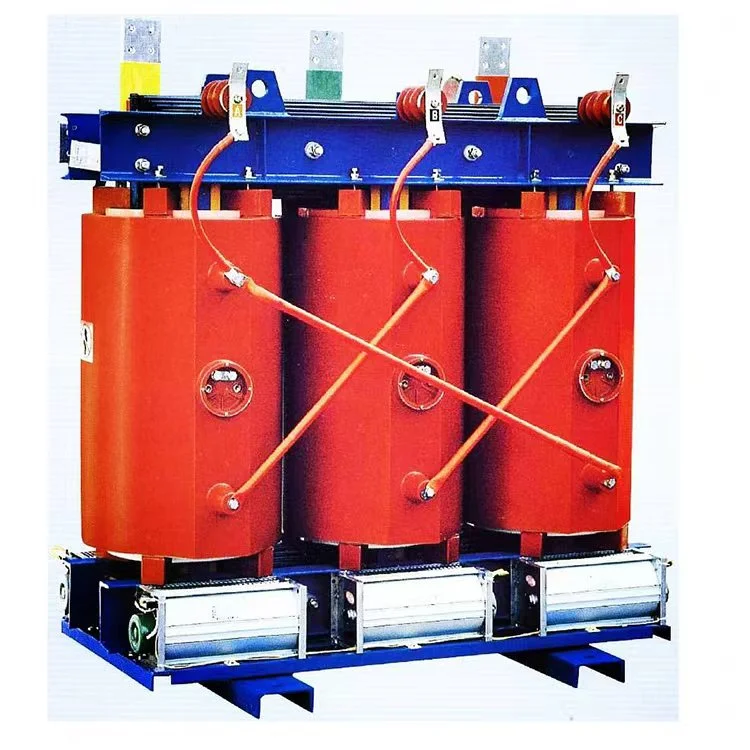

يتكون المحول الجاف من النوع الجاف بقدرة 2500 كيلو فولت أمبير من 11 إلى 0.4 كيلو فولت بشكل أساسي من المكونات التالية: قلب المحول، ولفات المحولات، وعزل المحولات، وموصلات المحولات، وجهاز تبريد المحولات، وجهاز قياس درجة الحرارة.
يتم لف ملفات المحولات من النوع الجاف بقدرة 2500 كيلو فولت أمبير من 11 إلى 0.4 كيلو فولت على آلات لف عالية الدقة. يعتمد ملف الجهد المنخفض على بنية ملفوفة بالرقائق المعدنية. بالنسبة للمحولات ذات السعة الأكبر، يتم حجز قنوات التهوية. بعد اللف، يتم إجراء التجفيف بالفراغ. يتم تنفيذ عملية الصب والتصلب بشكل صارم وفقًا لمعايير العملية، مما يضمن عدم وجود فقاعات أو فراغات داخل الملفات، مما يسمح للمحول بتحقيق التشغيل الأمثل.
يتكون قلب هذه السلسلة من محولات النوع الجاف بقدرة 2500 كيلو فولت أمبير من 11 إلى 0.4 كيلو فولت من صفائح فولاذ السيليكون المدرفلة على البارد عالية الجودة وعالية النفاذية. تم اعتماد خطوط قطع متقدمة لصفائح الفولاذ السيليكوني وتقنية تكديس اللفة الأساسية بزاوية 45 درجة. يتم ربط الأطراف الأساسية بشريط من الألياف الزجاجية أحادي الاتجاه من الفئة F، ويتم استخدام هيكل جديد من ألواح السحب بدون ثقب الثقوب على المقرن الأساسي للتثبيت. السطح الأساسي مطلي براتنج الإيبوكسي، مما يقلل من تأثير تدفق التسرب، ويحسن توزيع الدائرة المغناطيسية بشكل فعال، ويقلل من الضوضاء الأساسية، وعدم فقدان الحمل، وتيار عدم التحميل. يؤدي هذا إلى تحسين جودة مظهر محول التوزيع بشكل كبير.
يعتمد ملف الجهد العالي الذي يبلغ 2500 كيلو فولت أمبير من 11 إلى 0.4 كيلو فولت من النوع الجاف بنية طبقة مجزأة، مما يقلل بشكل كبير من الجهد بين طبقات الملف. يتم تشكيله من راتنجات الإيبوكسي المصبوبة بالفراغ مع حشو، مما يقلل من مستوى التفريغ الجزئي الداخلي للملف ويحسن الأداء الكهربائي للملف. يستخدم العزل بين طبقات اللف قطعة قماش مسبقة الصنع من راتنج الإيبوكسي DMD، مما يزيد من قوة تحمل الجهد. سطح اللف مملوء بنسيج شبكي من الألياف الزجاجية، مما يحسن من صلابة تأثير الملف، ويعزز قدرة تحمل الدائرة القصيرة لمحول التوزيع. لا يجف الملف أبدًا أو يتشقق.
يعتمد ملف الجهد المنخفض على بنية من الرقائق المعدنية. يتم استخدام قنوات التبريد الشعاعية في الملف لتعزيز قدرة تبديد الحرارة. يستخدم العزل بين طبقات ملف الجهد المنخفض للمحول من النوع الجاف بقدرة 2500 كيلو فولت أمبير من 11 إلى 0.4 كيلو فولت قماش DMD من راتنجات الإيبوكسي. يتم إغلاق الأطراف ووضعها في وعاء باستخدام راتنجات الإيبوكسي، مما يؤدي إلى تشكيل معالج متكامل.
|
اسم |
محولات من النوع الجاف بقدرة 2500 كيلو فولت أمبير من 11 إلى 0.4 كيلو فولت |
|
القدرة المقدرة |
2500 كيلو فولت أمبير |
|
الجهد الأساسي |
11 كيلو فولت |
|
الجهد الثانوي |
0.4/0.415 كيلو فولت |
|
مادة عازلة |
الراتنج المصبوب |
|
مجموعة المتجهات |
دين11 ين0 |
|
خسارة عدم التحميل (P0) |
بناء على متطلبات العميل |
|
فقدان الحمل (Pk) عند 120 درجة مئوية |
بناء على متطلبات العميل |
|
مقاومة الجهد (المملكة المتحدة) |
6% |
|
فئة العزل |
الفئة F أو H |
|
طريقة التبريد |
أوناف أوناف |
الضميمة الحماية IP21
المحولات الأساسية
لف المحولات
