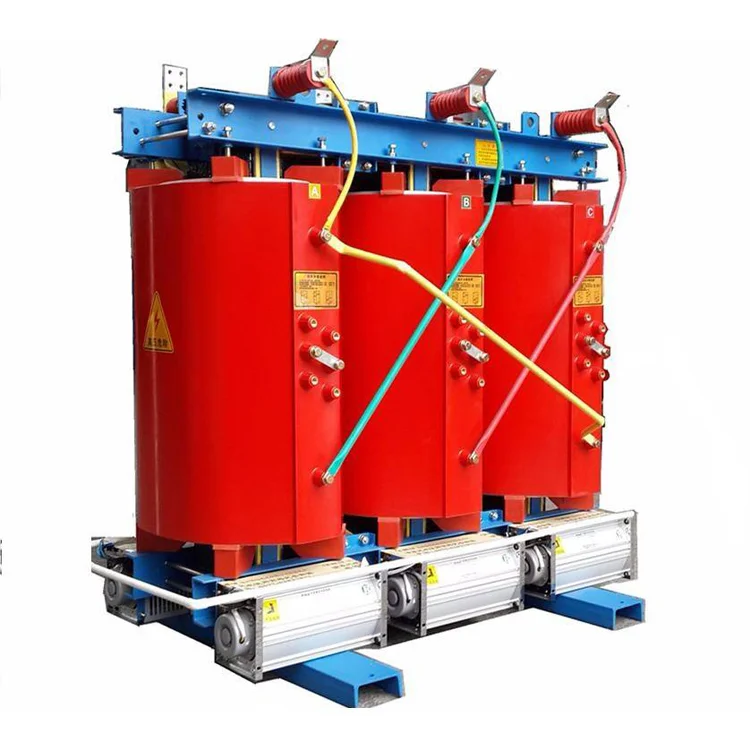

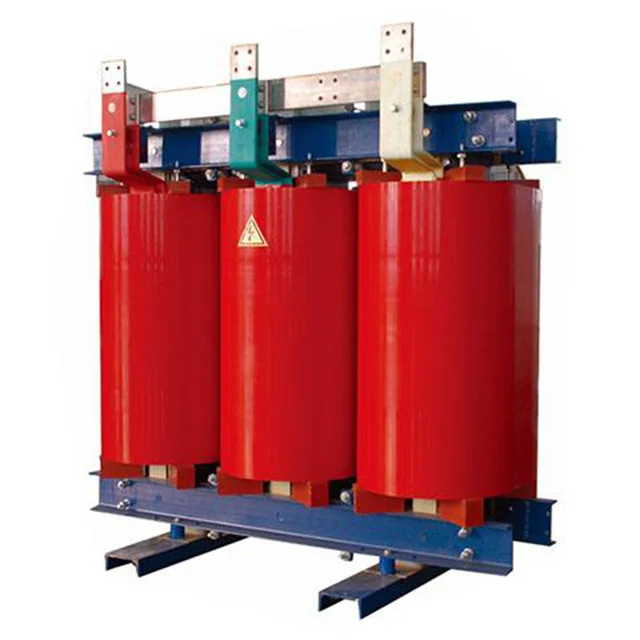

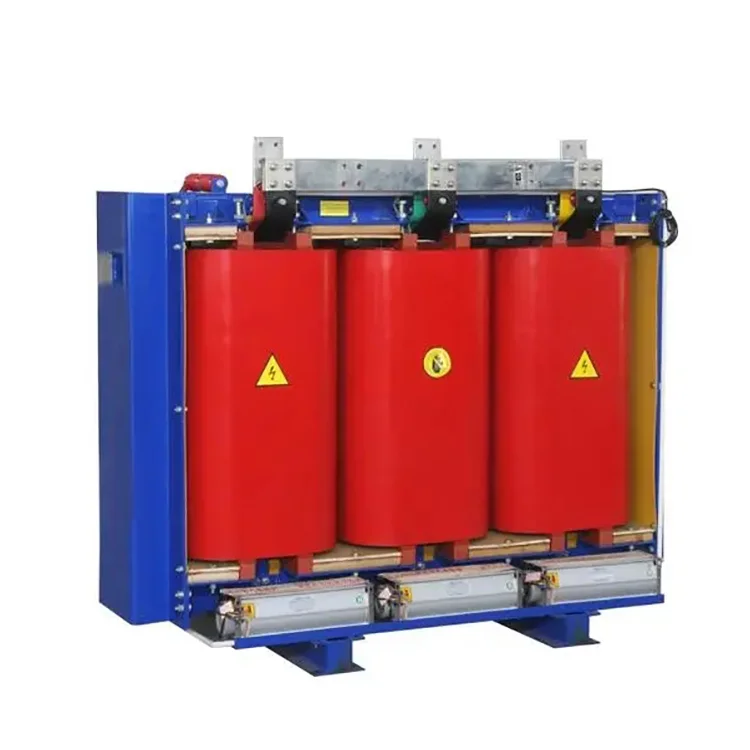

3 مراحل 1250 كيلو فولت أمبير 10 محولات من النوع الجاف 0.4 كيلو فولت

يتيح تصنيف 1250 كيلو فولت أمبير لهذا المحول التعامل مع الأحمال الكبيرة مع الحفاظ على خرج ثابت. عند الجهد الثانوي 433 فولت، يكون تيار الحمل الكامل تقريبًا:
I = 1250 كيلو فولت أمبير / (√3 × 400 فولت) ≈ 1804 أمبير
وهذا يجعل المحولات من النوع الجاف ثلاثية الطور 1250 كيلو فولت أمبير و10 0.4 كيلو فولت مناسبة لما يلي:
مصانع تصنيع كبيرة
مراكز البيانات ذات متطلبات التكرار العالية
مراكز التسوق والمجمعات التجارية
المستشفيات والبنية التحتية الحيوية
أنظمة تخزين الطاقة المتجددة

لتقليل خسائر الأحمال لمحولات النوع الجاف ثلاثية الطور 1250 كيلو فولت أمبير و10 0.4 كيلو فولت، يمكن اعتماد الطرق التالية:

حدد مواد وتصميمات عالية الجودة: اختر مواد أساسية منخفضة الفقد، مثل صفائح السيليكون الفولاذية، لتقليل فقدان المغنطة والتيار الدوامي. التأكد من استخدام مواد عازلة عالية الجودة لتقليل خسائر العزل.

التحكم في درجة الحرارة: تأكد من التهوية الكافية حول محولات النوع الجاف ثلاثية الطور 1250 كيلو فولت أمبير 10 0.4 كيلو فولت والحفاظ على تدفق الهواء المناسب للحفاظ على درجة حرارة التشغيل منخفضة. استخدم أجهزة التبريد المناسبة، مثل المشعاعات أو المراوح، لتحسين كفاءة تبديد الحرارة.

تقليل تيار الحمل: تجنب تشغيل المحول فوق الحمل المقنن أثناء التصميم والتشغيل. تخطيط نظام الطاقة بشكل معقول وموازنة الأحمال الحالية لمنع الحمل الزائد.

الصيانة الدورية: قم بفحص وتنظيف المحول بانتظام لضمان التشغيل العادي وكفاءة تبديد الحرارة. فحص والحفاظ على سلامة المواد العازلة لضمان أداء العزل.

تحسين تصميم المحولات: حدد سعة المحول المناسبة لتجنب التصميم الزائد، وبالتالي تقليل خسائر الحمل. تحسين تصميم اللف لتقليل خسائر المقاومة.

باختصار، من خلال التصميم المعقول، واختيار المواد، والتحكم في درجة الحرارة، وتقليل تيار الحمل، والصيانة المنتظمة، يمكن تقليل خسائر الأحمال للمحولات من النوع الجاف ثلاثية الطور 1250 كيلو فولت أمبير و10 0.4 كيلو فولت بشكل فعال.

معلمات المنتج:

اسم	3 فاز 1250 ك.ف.أ 10 0.4 ك.ف محولات من النوع الجاف
القدرة المقدرة	1250 كيلو فولت أمبير
الجهد الأساسي	10 كيلو فولت
الجهد الثانوي	0.4 0.415 كيلو فولت
مادة عازلة	الراتنج المصبوب
مجموعة المتجهات	دين11 ين0
عدم فقدان التحميل (P0)	بناء على متطلبات العميل
فقدان الحمل (Pk) عند 120 درجة مئوية	بناء على متطلبات العميل
مقاومة الجهد (المملكة المتحدة)	6%
فئة العزل	الفئة F أو H
طريقة التبريد	أوناف أوناف
التفريغ الجزئي	أقل من 10 قطعة



الملحقات والميزات الاختيارية

جهاز التحكم في درجة الحرارة مع أجهزة استشعار PT100 ومرحلات الإنذار/الرحلة

غلاف حماية IP21 / IP23 للمناطق الخارجية أو المتربة

بكرات لتسهيل التثبيت

نظام تبريد المروحة (AF) لزيادة السعة بنسبة تصل إلى 30%

ملفات من النحاس أو الألومنيوم (يوصى بالنحاس لتحقيق كفاءة عالية)



خاتمة

في أنظمة توزيع الطاقة الحديثة، يعد اختيار المحول المناسب أمرًا بالغ الأهمية للسلامة والكفاءة والموثوقية على المدى الطويل. تمثل المحولات من النوع الجاف ثلاثية الطور 1250 كيلو فولت أمبير 10 0.4 كيلو فولت توازنًا مثاليًا للتعامل مع الجهد العالي وإخراج الجهد المنخفض وأداء توفير الطاقة. تم تصميم محول الراتنج المصبوب هذا للتطبيقات الداخلية والخارجية حيث تكون السلامة من الحرائق أمرًا بالغ الأهمية، وهو ما يزيل المخاطر المرتبطة بالوحدات المملوءة بالزيت.
