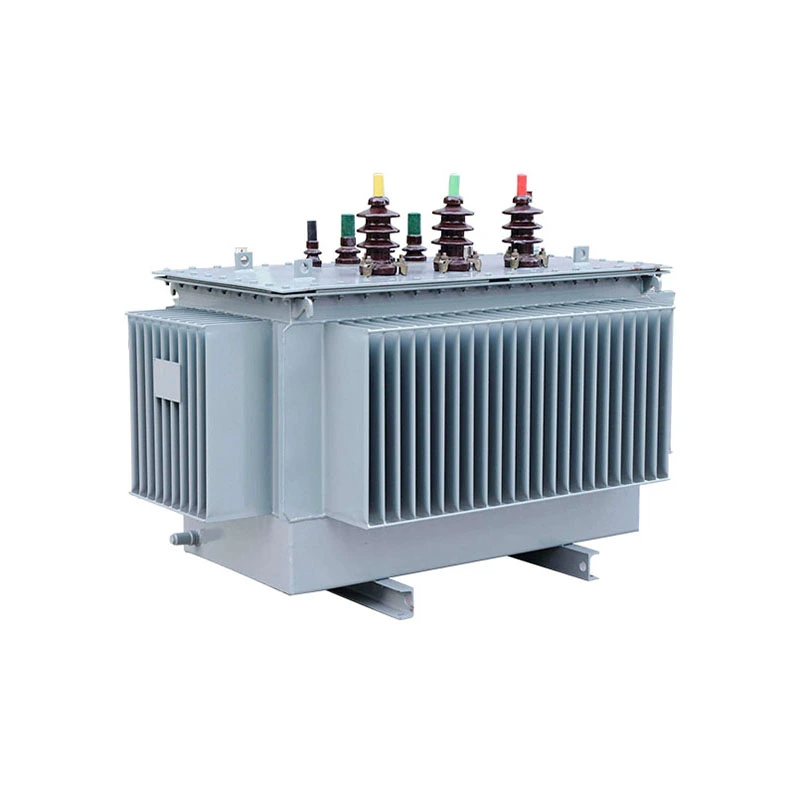

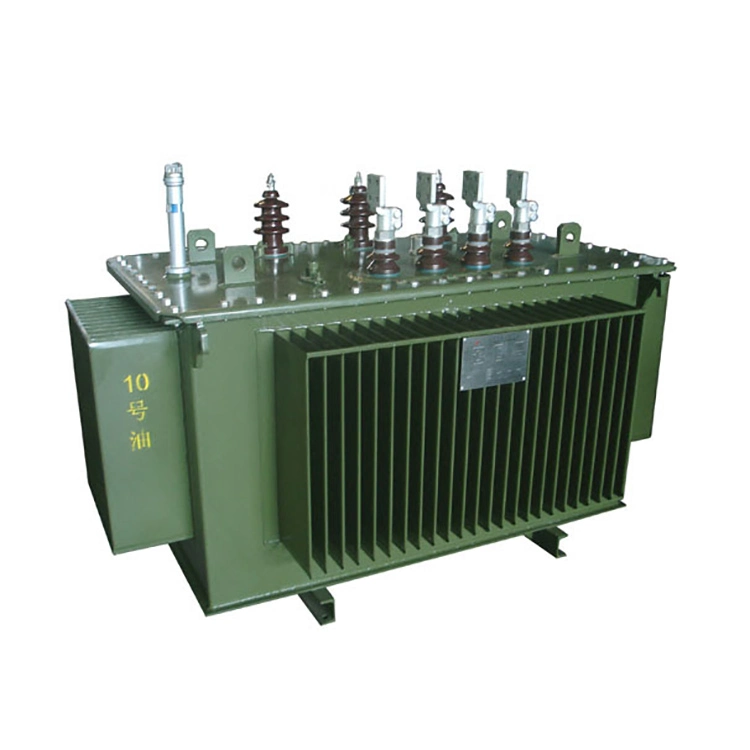

يمكن تقسيم محولات سبائك النحاس غير المتبلورة ذات 3 مراحل 100kva إلى نوعين: النوع المغمور بالزيت والنوع الجاف. يعتمد المحول المغمور بالزيت طريقة التبريد ONAN. بينما يستخدم محول التوزيع من النوع الجاف تبريد الهواء الطبيعي أو تبريد الهواء القسري لتبديد الحرارة المتولدة أثناء التشغيل. تعد التهوية الكافية وتدفق الهواء السلس أمرًا بالغ الأهمية لمحولات التوزيع من النوع الجاف لمنع ارتفاع درجة الحرارة والحفاظ على الكفاءة التشغيلية العالية للمحولات.
يتكون قلب محول السبائك غير المتبلورة من شرائح من السبائك غير المتبلورة القائمة على الحديد. سمك الشرائط الفولاذية يتراوح من 0.02 إلى 0.03 ملم فقط. يتم إنتاجه من خلال عملية التبريد السريعة للفولاذ المنصهر. يتم ترتيب الذرات الداخلية بنمط غير متبلور غير منتظم بدون البنية الحبيبية لفولاذ السيليكون. وهذا يقلل بشكل كبير من فقدان التباطؤ وفقدان التيار الدوامي من المصدر الأساسي للمادة.
بفضل التصميم الموفر للطاقة لمحولات السبائك غير المتبلورة، فإن كفاءة النظام بأكمله تتجاوز بكثير كفاءة محولات توزيع الفولاذ السيليكوني العادية. حتى لو كانت المعدات تعمل بشكل مستمر دون انقطاع طوال العام، فيمكن أن تقلل بشكل كبير من تكاليف التشغيل والصيانة للكهرباء عن طريق تقليل فقدان الحديد. إنها المعدات المفضلة لمحطات الطاقة الجديدة الموزعة في المواقع الهندسية الخارجية.
|
اسم المنتج |
3 مراحل تصعيد 100kva محول سبائك النحاس غير المتبلور |
|
|
يكتب |
زيت مغمور |
النوع الجاف |
|
النسبة المقدرة |
0.4 كيلو فولت/10 كيلو فولت (مخصص 0.4/6.6、0.4/11) |
0.4 كيلو فولت/10 كيلو فولت |
|
مقاومة المملكة المتحدة |
4% |
6% |
|
لا يوجد خسارة تحميل P₀ |
≈65 واط |
≈75 واط |
|
فقدان الحمل Pk@75 درجة مئوية |
≈1080 واط |
≈1150 واط |
|
لا يوجد تحميل الحالي |
.60.6% |
.80.8% |
|
فئة العزل |
الفئة أ |
الفئة ف |
|
تبريد |
أونان |
أن / بالعربية |
|
درجة الحماية |
IP00/IP54 |
معيار IP20، خيار IP30 |
|
ضوضاء |
≥52 ديسيبل |
≥58 ديسيبل |
|
الأساسية واللف |
قلب غير متبلور + ملف نحاسي كامل |
قلب غير متبلور + ملف صب إيبوكسي نحاسي كامل |
س: عند استخدام محولات سبائك النحاس غير المتبلورة ذات 3 مراحل بقدرة 100 كيلو فولت أمبير، ما هي الاختلافات الكبيرة في خصائص تيار التدفق الممغنط مقارنةً بمحولات صفائح الفولاذ المصنوعة من السيليكون التقليدية؟
ج: بالمقارنة مع محولات صفائح الفولاذ السليكونية التقليدية، فإن خصائص تيار التدفق المغنطيسي لمحولات السبائك غير المتبلورة تظهر اختلافات كبيرة: نظرًا لانخفاض كثافة التدفق المغناطيسي التشبع للسبائك غير المتبلورة، حوالي 1.55 طن، أقل من 1.75 طن لصفائح الصلب السيليكون، والمغناطيسية المتبقية الأعلى، حوالي 0.7 إلى 0.8، يمكن أن تصل ذروة تيار تدفق الإثارة 10-15 مرة من التيار المقنن (في حين أن صفائح الفولاذ السيليكونية التقليدية تكون 5-8 مرات). في هذه الأثناء، يكون ثابت وقت الاضمحلال لتيار التدفق أطول، كما يزداد المحتوى التوافقي، وخاصة التوافقي الثاني، بشكل ملحوظ. هذه الخصائص تجعل المحول ثلاثي الطور من سبائك النحاس غير المتبلور بقدرة 100 كيلو فولت أمبير أكثر عرضة للتشبع العميق عند إغلاق المفتاح، مما يولد تيارات تأثير أعلى وأكثر ثباتًا. لا يؤدي هذا إلى زيادة خطر التعثر غير الصحيح لقواطع الدائرة الأولية وانفجار الصمامات فحسب، بل قد يتسبب أيضًا في تلف الإجهاد الميكانيكي لقلب السبائك غير المتبلورة الحساسة للصدمات.
ولذلك، هناك حاجة إلى استراتيجيات تصميم وتشغيل خاصة مثل إغلاق اختيار المرحلة، وضبط إعدادات الحماية، واختيار الأشعة المقطعية ذات القدرات المضادة للتشبع الأقوى.
