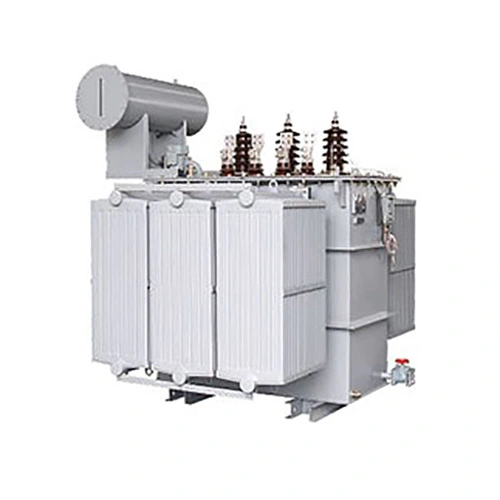

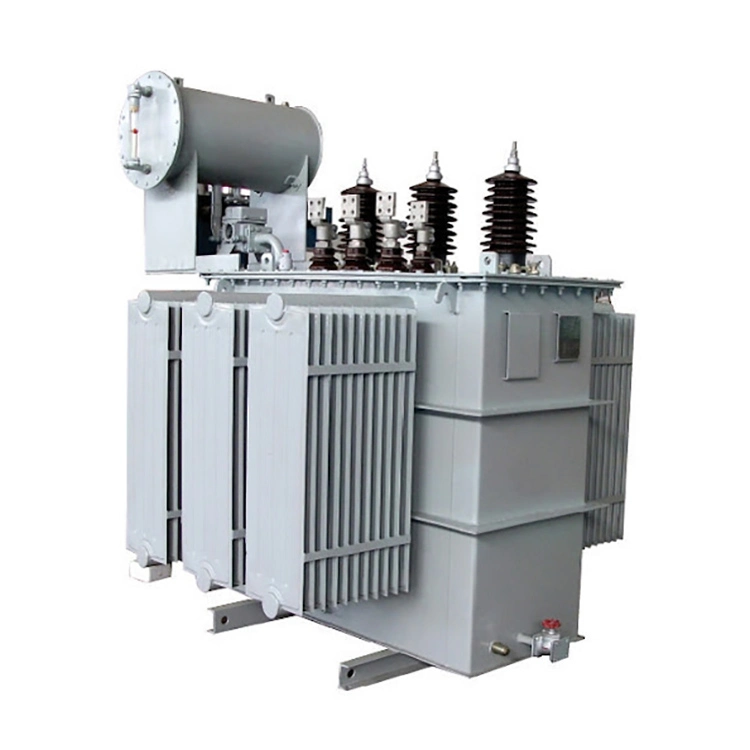

محول الطاقة المغمور بالزيت 33 كيلو فولت 35 كيلو فولت 2000 كيلو فولت أمبير هو عبارة عن معدات طاقة يتم فيها غمر القلب واللفات بالكامل في الزيت العازل. يخدم الزيت أغراضًا متعددة، بما في ذلك العزل الكهربائي وتبديد الحرارة وحماية المكونات. يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. عند تطبيق تيار متردد على الملف الأولي، يتم توليد تدفق مغناطيسي متناوب داخل القلب. يؤدي هذا المجال المغناطيسي المتغير إلى إحداث جهد في الملف الثانوي. أنها تمكن من نقل وتحويل الطاقة الكهربائية.
يلعب الزيت العازل دورًا حيويًا خلال هذه العملية. فهو يعزل المكونات النشطة كهربائيًا بينما يزيل في نفس الوقت الحرارة المتولدة أثناء التشغيل. بفضل هذه الخصائص، تُستخدم محولات الطاقة المغمورة بالزيت 33 كيلو فولت و35 كيلو فولت 2000 كيلو فولت أمبير على نطاق واسع في محطات توليد الطاقة والمحطات الفرعية وشبكات التوزيع الصناعية والتطبيقات الأخرى التي تتطلب نقل طاقة عالي الجهد وسعة عالية يمكن الاعتماد عليه.
|
اسم المنتج |
محول طاقة مغمور بالزيت 33 ك.ف.35 ك.ف.2000 ك.ف.أ |
|
|
القوة المقدرة |
2000 كيلو فولت أمبير |
|
|
الجهد العالي المقدر |
33 كيلو فولت 35 كيلو فولت |
|
|
الجهد المنخفض المقدر |
400/230 فولت |
|
|
مجموعة المتجهات |
داين11 |
|
|
اضغط على المغير |
يكتب |
OCTC أو OLTC |
|
نطاق الجهد العالي |
±2×2.5%؛ ±3×2.5% |
|
|
الكفاءة عند التحميل الكامل |
≥ 99% |
|
|
مقاومة |
6.5% مع تسامح 10% |
|
|
نوع الخدمة |
واجب مستمر |
|
|
تصاعد |
مثبتة على الأرض في الهواء الطلق |
|
يتكون محول الطاقة المغمور بالزيت 33 كيلو فولت 35 كيلو فولت 2000 كيلو فولت أمبير من عدة مكونات رئيسية، منها المحول يتضمن القلب المغناطيسي، واللفات، وخزان الزيت، والحافظة، والبطانات، ومغير الصنبور، ومرحل الغاز.
بناءً على التصميم الهيكلي، تنقسم محولات الطاقة المغمورة بالزيت 33kv 35kv 2000 kva بشكل عام إلى فئتين. الأول هو المحول من النوع الأساسي، حيث تحيط اللفات بالنواة المغناطيسية. هذا التصميم هو الأكثر استخدامًا في أنظمة الطاقة الحديثة. والثاني هو المحول من النوع الصدفي، حيث يحيط القلب المغناطيسي باللفات ويستخدم عادةً في التطبيقات المتخصصة.
يتم تطبيق وظيفة مهمة على كل مكون. يقوم خزان الزيت بتخزين الزيت العازل ويجب أن يوفر أداء إغلاق ممتازًا. لا يستوعب جهاز الحفظ التغيرات في حجم الزيت الناتجة عن تغيرات درجات الحرارة فحسب، بل يساعد أيضًا في الحفاظ على مستوى ثابت للزيت. تسمح البطانات للموصلات الكهربائية بالمرور عبر حاوية محولات الطاقة المغمورة بالزيت بقدرة 33 كيلو فولت و35 كيلو فولت و2000 كيلو فولت أمبير مع الحفاظ على العزل الآمن بين الموصلات النشطة والأجزاء المعدنية المؤرضة.
يتم تحقيق وظائف العزل والتبريد لزيت المحولات من خلال خصائصه الفيزيائية. توفر قوتها العازلة العالية عزلًا كهربائيًا فعالًا بين المكونات الحية. وفي الوقت نفسه، تتيح اللزوجة المنخفضة دورانًا سلسًا في جميع أنحاء المحول المغمور بالزيت، مما يتيح نقل الحرارة بكفاءة. أثناء التشغيل، يتدفق الزيت حول اللفات والقلب، لامتصاص الحرارة ونقلها إلى المشعات. بالإضافة إلى ذلك، يتم إطلاق الحرارة بعد ذلك إلى البيئة المحيطة من خلال تبريد الهواء الطبيعي أو أنظمة التبريد المحسنة عند الحاجة.
تستخدم المحولات المغمورة بالزيت 125kva 35kv 400v الزيت العازل كوسيلة تبريد أساسية في نظام الكهرباء الحديث. عندما يدور الزيت بشكل طبيعي داخل المحول، فإنه ينقل الحرارة بعيدًا عن اللفات والقلب، مما يسمح للطاقة الحرارية الزائدة بالتبدد بفعالية. تساعد عملية التبريد الفعالة هذه في الحفاظ على درجات حرارة تشغيل مستقرة أثناء الخدمة المستمرة وتساهم في إطالة عمر المعدات، مقارنة بالمحولات من النوع الجاف.
بالإضافة إلى وظيفة التبريد، يوفر الزيت العازل مستوى عاليًا من العزل الكهربائي. وفي المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت، فإنه يخلق حاجزًا موثوقًا بين مكونات الجهد العالي والجهد المنخفض، مما يقلل من مخاطر الأعطال الكهربائية والوميض والدوائر القصيرة. يساعد الزيت أيضًا على توزيع الضغط الكهربائي بشكل متساوٍ داخل المحولات المغمورة بالزيت لحماية أنظمة العزل الداخلية وتحسين السلامة التشغيلية بشكل عام.
يسمح تصميم المحول المغمور بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت بدمج المكونات الرئيسية في هيكل مدمج نسبيًا، مما يساعد على تقليل متطلبات مساحة التثبيت. يحمي الخزان الفولاذي المحكم التجميع الداخلي من الرطوبة والغبار والمؤثرات البيئية الأخرى لضمان أداء يمكن الاعتماد عليه في ظل نطاق واسع من ظروف التشغيل.
تكون إجراءات الصيانة واضحة بشكل عام نظرًا لتصميم الخزان العملي. عند الحاجة إلى الفحص أو الخدمة أو استبدال المكونات، يمكن للفنيين الوصول إلى الأجزاء الداخلية من خلال فتحة الخزان. يساعد وجود الزيت العازل أيضًا في الحفاظ على المكونات الداخلية عن طريق تقليل التلوث وتبسيط أنشطة الصيانة الروتينية.
تم تصميم المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت لتعمل مع فقد منخفض للطاقة، مما يساعد المستخدمين على تقليل استهلاك الطاقة وتكاليف التشغيل. يساهم الدوران الأمثل للزيت وتبديد الحرارة في التشغيل الأكثر هدوءًا عن طريق تقليل مستويات الضوضاء والاهتزاز. ونتيجة لذلك، توفر المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت حلاً فعالاً ومسؤولًا بيئيًا لأنظمة توزيع الطاقة الحديثة.
|
اسم المنتج |
محول مغمور بالزيت 125kva 35kv 400v |
|
|
نوع المحول |
محول توزيع مغمور بالزيت |
|
|
القدرة المقدرة |
125 كيلو فولت أمبير |
|
|
أعلى الجهد |
40.5 كيلو فولت |
|
|
الصمود في وجه نبضة البرق |
200 كيلو فولت |
|
|
تحمل تردد الطاقة |
80 كيلو فولت |
|
|
مجموعة المتجهات |
داين11؛ ين0 |
|
|
اضغط على المغير |
يكتب |
مغير الصنبور غير النشط |
|
يتراوح |
±5% في 2.5% خطوات |
|
|
كفاءة |
≥ 98% |
|
|
المعاوقة (المملكة المتحدة) |
4% ± 10% |
|
وفقًا لأحدث تقرير صادر عن شركة Global Market Insights Inc.، من المتوقع أن يصل سوق محولات الطاقة العالمية المغمورة بالزيت إلى 25.1 مليار دولار أمريكي بحلول عام 2034. ومقارنة بـ 14.1 مليار دولار أمريكي في عام 2024 وما يقدر بـ 15.1 مليار دولار أمريكي في عام 2025، من المتوقع أن ينمو السوق بمعدل نمو سنوي مركب قدره 5.8 بالمائة. إن النمو المطرد لسوق المحولات المغمورة بالزيت مدفوع بشكل أساسي بثلاثة عوامل:
وتقوم العديد من البلدان بتحديث وتوسيع شبكات الطاقة لديها، مما يخلق طلبا قويا على المحولات الجديدة. في عام 2023، خصصت وزارة الطاقة الأمريكية 18 مليون دولار أمريكي لدعم تطوير محولات مغمورة بالزيت أكثر متانة وكفاءة في استخدام الطاقة.
يؤدي التوسع في طاقة الرياح والطاقة الشمسية إلى تسريع الطلب على المحولات في جميع أنحاء العالم. وفي الوقت نفسه، تخطط أوروبا لاستثمار 555.5 مليار دولار أمريكي في تحديث الشبكة بحلول عام 2040 لدعم تكامل مشاريع طاقة الرياح البحرية. أكثر من أي وقت مضى، توفر منطقة آسيا والمحيط الهادئ أيضًا إمكانات نمو كبيرة. وبحلول عام 2030، من المتوقع أن تمثل الطاقة المتجددة حوالي 25% من قدرة توليد الطاقة العالمية.
يستمر الطلب العالمي على الكهرباء في الزيادة مع نمو الاقتصادات وتوسع الصناعات.
وفي الصين تجاوز استهلاك الكهرباء تريليون كيلوواط/ساعة في شهر واحد للمرة الأولى، وهو ما يعادل تقريباً الاستهلاك السنوي من الطاقة في اليابان. وفي أبريل 2024، وقعت البرازيل عقودًا بقيمة 4.06 مليار دولار أمريكي لخطوط نقل ومحطات فرعية جديدة. وفي جميع أنحاء أفريقيا، ينمو الطلب على الكهرباء بنحو 4 في المائة سنويا، مدفوعا بالتنمية الصناعية واتصالات الشبكات عبر الحدود.
تخلق هذه الاتجاهات فرصًا طويلة المدى للمحولات المغمورة بالزيت وتدعم النمو المستدام للسوق في جميع أنحاء العالم.
