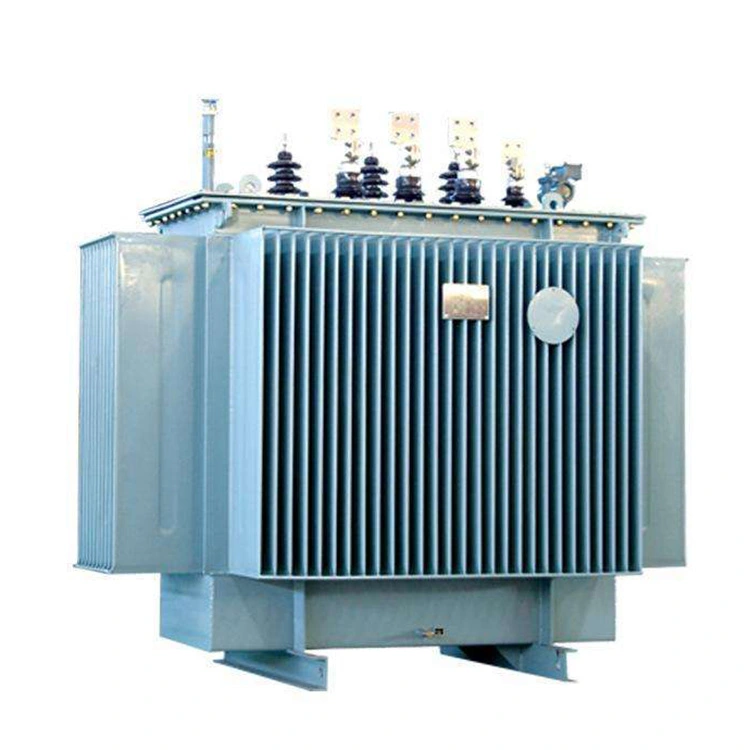

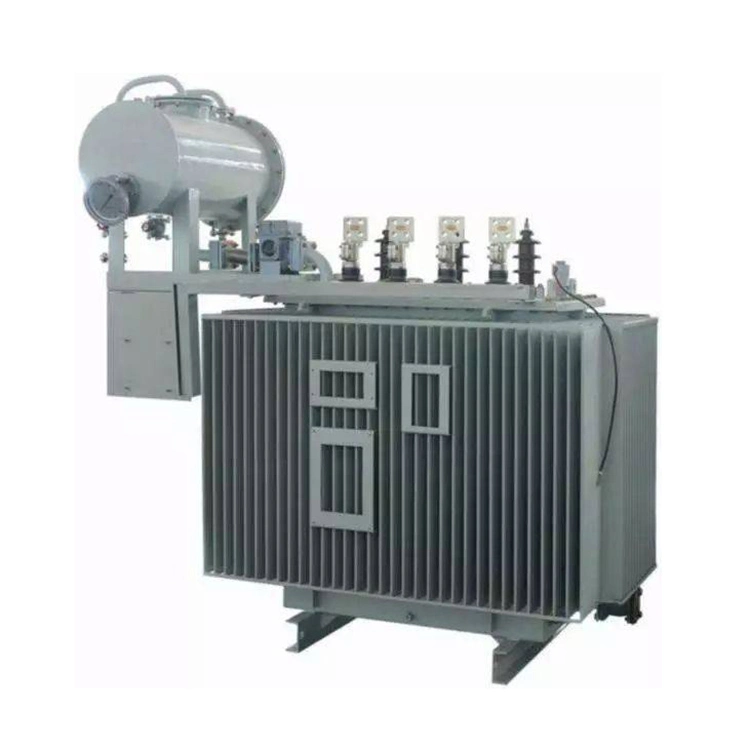

تُستخدم محولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت على نطاق واسع في أنظمة الطاقة الكهربائية لتحويل الجهد وتوزيع الطاقة. ومن خلال الاستفادة من مبدأ الحث الكهرومغناطيسي، يقومون برفع مستويات الجهد لأعلى أو لأسفل لتلبية متطلبات شبكات الطاقة المختلفة والمستخدمين النهائيين. نظرًا لأداء العزل والتبريد الموثوق به، يتم تركيب محولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت بشكل شائع في المحطات الفرعية والمرافق الصناعية والتطورات التجارية وأنظمة الطاقة الزراعية.
المكونات الأساسية لمحول الطاقة المملوء بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت هي القلب المغناطيسي والملفات والزيت العازل ومجموعة الخزان.
يتم تصنيع القلب بشكل عام من صفائح فولاذية سيليكونية عالية الجودة أو من هياكل قلب الجرح لتقليل التباطؤ وفقدان التيار الدوامي. تتكون اللفات، والتي قد تكون مصنوعة من موصلات النحاس أو الألومنيوم حسب متطلبات التصميم، من ملفات ذات جهد عالي ومنخفض الجهد مرتبة لتحقيق نسبة التحويل المطلوبة.
يتم تعبئة خزان المحولات بالزيت المعدني العازل، والذي يؤدي وظيفتين أساسيتين. أولاً، يوفر العزل الكهربائي بين الأجزاء النشطة والمكونات المؤرضة. ثانيًا، يعمل كوسيط تبريد عن طريق نقل الحرارة بعيدًا عن اللفات والقلب من خلال الدورة الدموية الطبيعية للزيت. في أنظمة التبريد القياسية ONAN، يتم نقل الحرارة من الزيت إلى جدران الخزان ومن ثم تتبدد في الهواء المحيط.
تم تصميم العلبة لتوفير الحماية ضد الاتصال العرضي بالأجزاء الحية ودخول الأجسام الغريبة، مما يضمن التشغيل الآمن والموثوق في ظل ظروف الخدمة العادية.
تتوفر محولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت في مجموعة واسعة من التصنيفات، بدءًا من وحدات التوزيع الصغيرة وحتى محولات الطاقة الكبيرة المستخدمة في شبكات النقل. تتراوح تقييمات محولات التوزيع الشائعة من 100 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير، مع مجموعات جهد نموذجية مثل 10 كيلو فولت/0.4 كيلو فولت، و11 كيلو فولت/0.415 كيلو فولت.
تتضمن المعلمات الكهربائية الرئيسية عمومًا ما يلي: سعة الطاقة المقدرة، وتقييمات الجهد الأساسي والثانوي، وجهد المعاوقة، وعدم فقدان الحمل، وفقدان الحمل، والتردد.
تم تصميم محولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت للعمل بشكل موثوق في درجات الحرارة المحيطة التي تتراوح تقريبًا من -25 درجة مئوية إلى +40 درجة مئوية، لجعلها مناسبة للظروف المناخية المتنوعة. يتم اعتماد تكوينها ثلاثي المراحل على نطاق واسع في أنظمة الطاقة الصناعية وأنظمة المرافق، بينما يساعد الامتثال لمعايير التوافق الكهرومغناطيسي المعمول بها على تقليل التداخل مع المعدات القريبة.
إحدى المزايا الرئيسية لمحولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت هي قدرتها الممتازة على العزل والتبريد. يمتلك زيت المحولات قوة عازلة أعلى بكثير من الهواء، مما يسمح بتصميمات مدمجة مع الحفاظ على الخلوص الكهربائي الكافي. وفي الوقت نفسه، يمتص الزيت الحرارة المتولدة أثناء التشغيل وينقلها بشكل فعال، مما يساهم في زيادة الكفاءة وعمر خدمة أطول.
يوفر الزيت أيضًا حاجزًا وقائيًا ضد الرطوبة، مما يقلل من خطر تدهور العزل في البيئات الرطبة. إنه يجعل محولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت مناسبة بشكل خاص للتركيبات الخارجية والمواقع المعرضة لظروف مناخية مختلفة.
لتعزيز السلامة التشغيلية، تم تجهيز محولات الطاقة المملوءة بالزيت بقدرة 800 كيلو فولت أمبير و10 كيلو فولت بأجهزة حماية مثل صمامات تخفيف الضغط. في حالة وجود خطأ داخلي يتسبب في تراكم الضغط الزائد داخل الخزان، يقوم الصمام تلقائيًا بتحرير الضغط لمنع حدوث أضرار ميكانيكية. اعتمادا على تصنيف المحولات وتطبيقها، قد تشمل أنظمة الحماية الإضافية مؤشرات مستوى الزيت، وأجهزة مراقبة درجة الحرارة، ومرحلات Buchholz، وأنظمة الكشف عن الغاز.
يمكن لشركة Wenzhou XiFa Electrical Power Equipment Co., Ltd. أيضًا تخصيص التكوينات الأساسية ومواد اللف والترتيبات الميكانيكية لاستيعاب قيود التثبيت المحددة أو المتطلبات التشغيلية.
|
اسم المنتج |
محول طاقة مملوء بالزيت 800 كيلو فولت أمبير 10 كيلو فولت |
|
|
القدرة المقدرة |
800 كيلو فولت أمبير |
|
|
الجهد المقنن |
10/0.4 كيلو فولت |
|
|
تحمل تردد الطاقة |
28 كيلو فولت |
|
|
دفعة البرق (BIL) |
75 كيلو فولت |
|
|
اضغط على المغير |
يكتب |
خارج الدائرة اضغط على مبدل |
|
يتراوح |
±2×2.5%، 5 أوضاع |
|
|
طريقة التبريد |
أونان |
|
|
أعلى ارتفاع للنفط |
≥50 ك |
|
|
ارتفاع متعرج |
≥55 ك |
|
|
درجة الحرارة المحيطة |
50 درجة مئوية |
|
