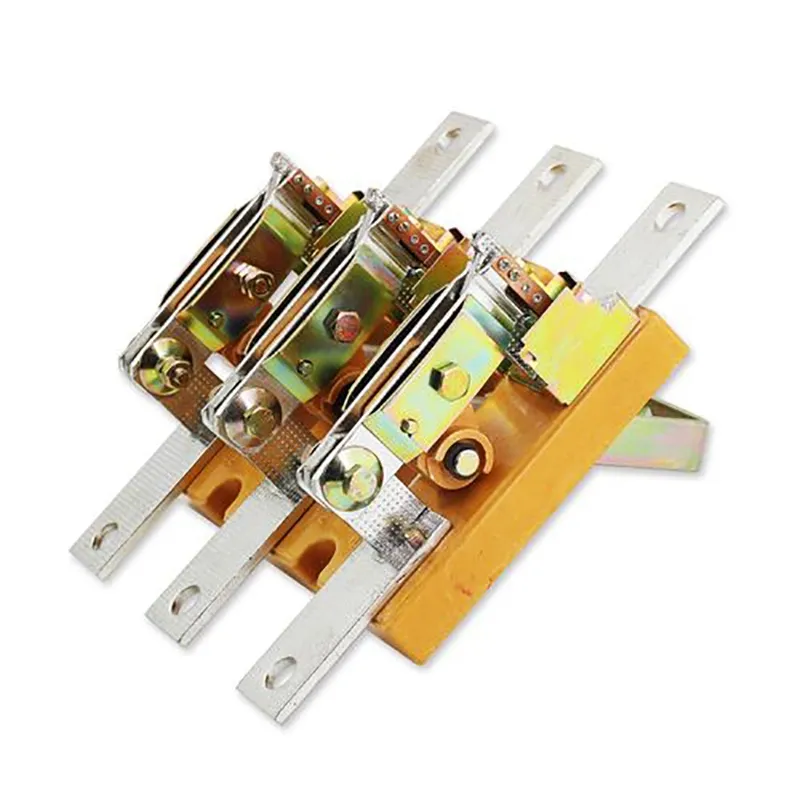

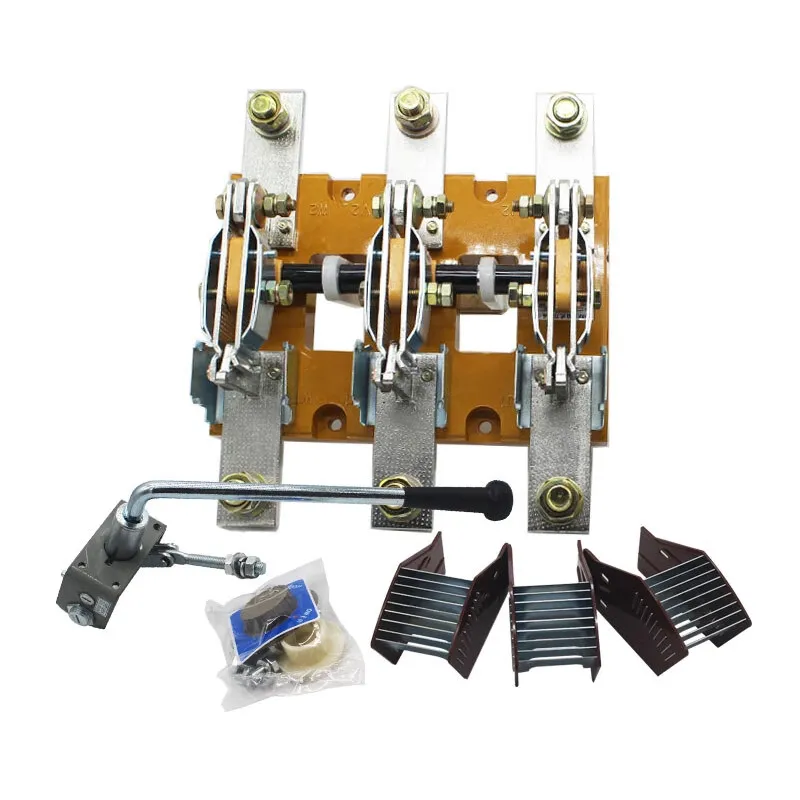

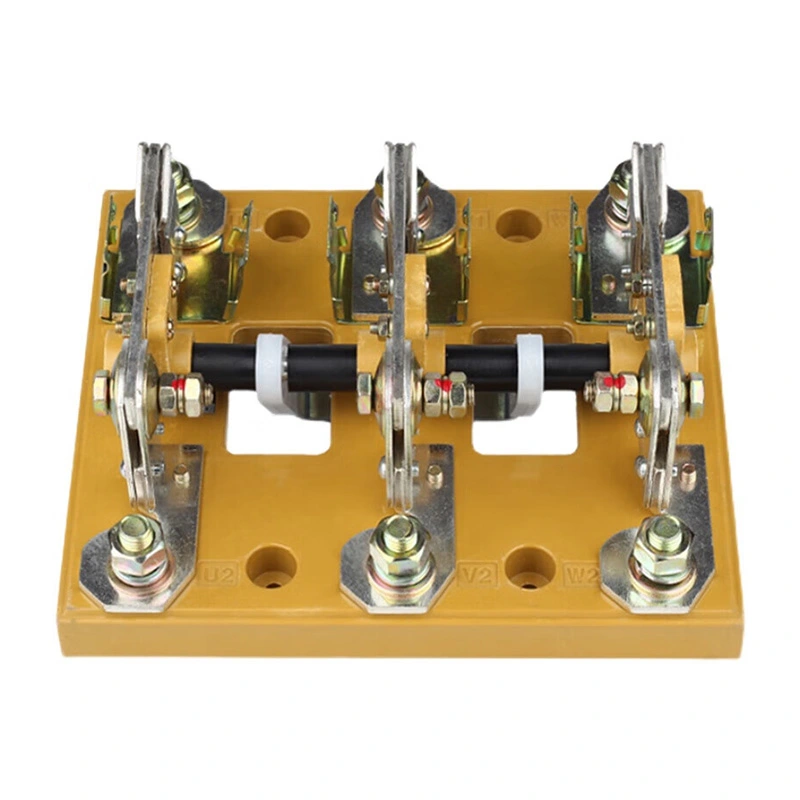

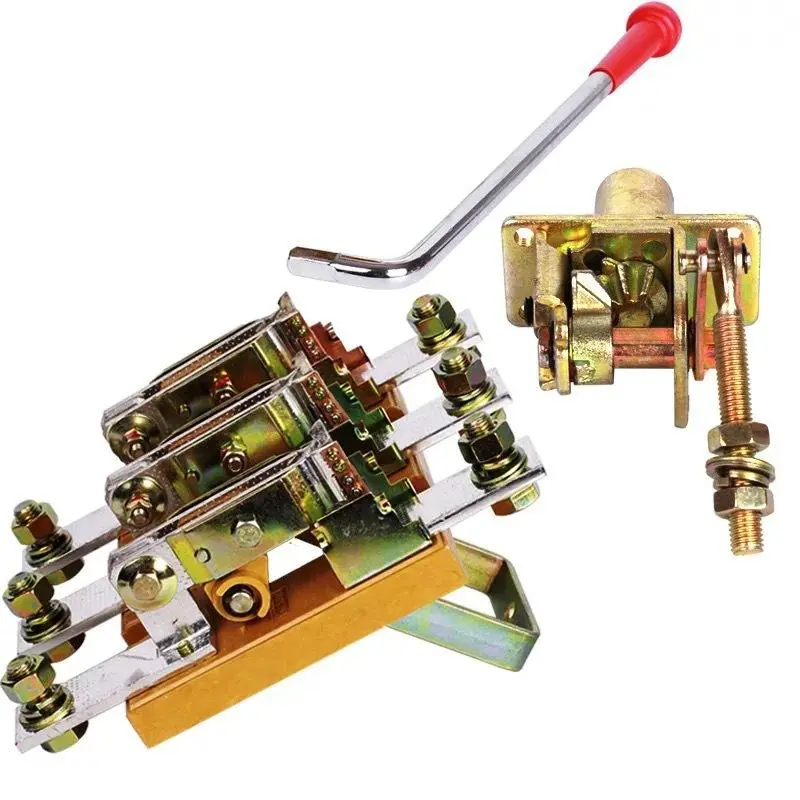

خزانة كهربائية 800 أمبير 3 مراحل قطع التبديل

لإنتاج خزانة كهربائية موثوقة 800 أمبير مفتاح فصل ثلاثي الطور، تعتمد شركة Wenzhou XiFa Electric Power Equipment Co., Ltd اتصالات نحاسية عالية الجودة وغطاء قوي لضمان عمر خدمة طويل. وفي الوقت نفسه، يتميز كل مفتاح فصل للخزانة الكهربائية 800 أمبير ثلاثي الطور بتصميم مدمج وبسيط ليس فقط لتوفير نقطة فصل واضحة على الصورة ولكن أيضًا ليناسب تركيب اللوحة أو الحائط. وفي الوقت نفسه، من الضروري أن يخضع كل مفتاح فصل كهربائي 800 أمبير ثلاثي الطور لاختبارات المصنع قبل الشحن السريع.

إرسال استفسار

وصف المنتج

مفتاح الفصل ثلاثي الطور بقدرة 800 أمبير هو جهاز يستخدم بشكل أساسي لعزل مصادر الطاقة، وإجراء عمليات التبديل، وتوصيل أو فصل دوائر التيار المنخفض. ليس لديها القدرة على إطفاء القوس. عندما تكون نقاط الاتصال في الوضع المفتوح، تحافظ على مسافة عزل محددة مع وجود فاصل مرئي بوضوح؛ عندما يكون المفتاح في الوضع المغلق، يكون قادرًا على حمل تيار التشغيل العادي بالإضافة إلى تحمل الظروف غير الطبيعية، مثل تيار الدائرة القصيرة، لفترة زمنية محددة.

في معظم الحالات، يتم استخدام مفتاح فصل ثلاثي الطور بقدرة 800 أمبير كعوازل للجهد المنخفض، مما يعني أنها مصنفة للجهد أقل من 1 كيلو فولت. على الرغم من أن مبدأ تشغيلها وبنيتها بسيطان نسبيًا، إلا أنه يتم إنتاجها بكميات كبيرة، كما أن موثوقيتها أمر بالغ الأهمية. ونتيجة لذلك، فإنها تلعب دورًا مهمًا في التصميم والبناء والتشغيل الآمن للمحطات الفرعية ومحطات الطاقة.

السمة المميزة لمفتاح فصل ثلاثي الطور بقدرة 800 أمبير هو أنه لا يمكنه مقاطعة تيار الحمل؛ ولا يجوز فتحه أو إغلاقه إلا عندما تكون الدائرة خالية من التيار. تغطي المراجع النموذجية لمفتاح فصل 800 أمبير ثلاثي الطور وظائفها وميزاتها وتصنيفاتها وتطبيقاتها وتحسينات مكافحة سوء التشغيل وممارسات الصيانة والمشكلات الشائعة.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

معلمة الإنتاج:

ل (أ)	125 أ	160 أ	200 أ	250 أ	315 أ	400 أ	500 أ	630 أ	1000 أ	1250 أ	1600 أ	2000 أ	2500 أ	3150 أ	4000 أ
واجهة المستخدم (الخامس)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قوة عازلة (الخامس)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
يو إم بي (كيلو فولت)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
العمل الحالي لو (أ)
400 فولت تيار متردد 21 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 فولت تيار متردد 22 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 فولت تيار متردد 23 ب	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 فولت تيار متردد 21 ب	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 فولت تيار متردد 22 ب	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 فولت تيار متردد 23 ب	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 فولت تيار مستمر21	125	160	200	250	315	400	500	630
220 فولت تيار مستمر22	125	160	200	250	315	400	400	500
220 فولت تيار مستمر23	125	125	160	200
440 فولت تيار مستمر21	100	125	160	200	315	400	400	500
440 فولت تيار مستمر22	100	125	160	200	315	400	400	500
440 فولت تيار مستمر23	100	125	160	200
قوة المحرك (كيلوواط)
400 فولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 فولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
لكو (كا Rms، 0.1S / 1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
صنع وكسر القدرة
Lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (قيمة الذروة KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
الحياة الميكانيكية (مرات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
الحياة الكهربائية (مرات)
Ue = 660 فولت التصنيف الحالي جنيه
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
الوزن (كجم)
3 أقطاب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 أقطاب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
عزم الدوران التشغيل (نيوتن متر)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

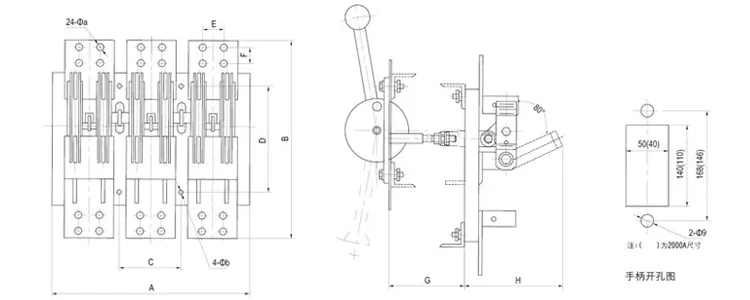

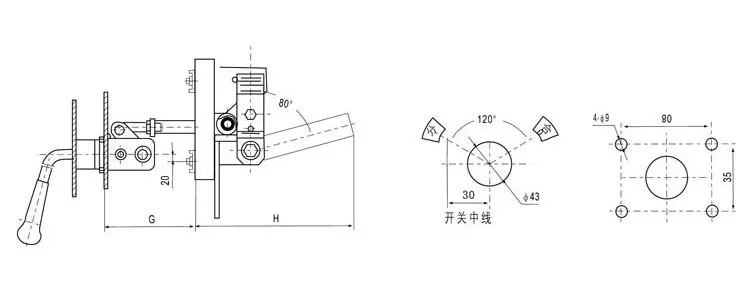

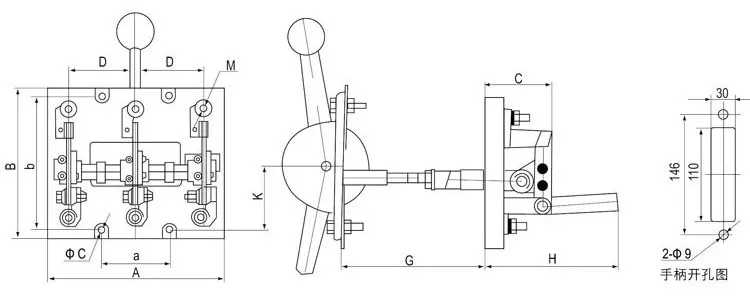

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

يكتب		حجم الإطار (مم)						حجم التثبيت (مم)
يكتب		A	B	C	ج1	D	G	a	b	ج	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	م8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	م8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	م8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	م8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	م12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	م12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	م16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	م16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-م12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-م12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-م12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-م12

يكتب	A	B	C	D	E	F	H	أ	Φ ب	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

الأسئلة الشائعة حول الإنتاج:

س: كيف يمكنني الاختيار بين أنواع المقابض المختلفة (الدوارة مقابل الرافعة)؟

ج: المقابض الدوارة: مدمجة، تستخدم غالبًا في مراكز التحكم في المحركات أو الأماكن الضيقة.

مقابض الرافعة: أكبر وأكثر وضوحًا، ويفضل عند الحاجة إلى إشارة واضحة للتشغيل/الإيقاف.

يعتمد الاختيار على المساحة ورؤية السلامة وتفضيلات المشغل.

س: هل يمكن تركيب مفتاح فصل 800 أمبير ثلاثي الطور في أي اتجاه؟

ج: بشكل عام، يجب تركيب مفتاح فصل ثلاثي الطور بقدرة 800 أمبير عموديًا لتلبية متطلبات السلامة والتعليمات البرمجية. تسمح بعض التصميمات بالمرونة، ولكنها تتبع دائمًا تعليمات الشركة المصنعة والأكواد الكهربائية المحلية.

س: هل يدعم مفتاح فصل 800 أمبير ثلاثي الطور إجراءات القفل/العلامة التجارية (LOTO)؟

ج: نعم، يتضمن مفتاح فصل ثلاثي الطور بقدرة 800 أمبير، ومعظم الطرازات مجهزة بمقابض قابلة للقفل لضمان الامتثال لمتطلبات السلامة الخاصة بالقفل/العلامة الخاصة بإدارة السلامة والصحة المهنية (OSHA). يتيح ذلك للفنيين خدمة المعدات بأمان دون التعرض لخطر إعادة التنشيط العرضي.

الكلمات الساخنة: مفتاح فصل 800 أمبير، مفتاح فصل الخزانة الكهربائية، مفتاح فصل 3 مراحل
