يجمع مفتاح فصل الصمامات الكهربائية ذات الجهد المنخفض، والمعروف أيضًا باسم عازل نوع الصمامات، بذكاء بين وظائف مفتاح فصل والصمام، مما يجعله مكونًا مهمًا في لوحات توزيع الطاقة ذات الجهد المنخفض. تم تصميم عنصر المصهر الخاص به لمقاطعة تيارات الأعطال بسرعة، مما يضمن سلامة الدائرة، بينما تم تصميم مفتاح السكين خصيصًا لتبديل العمليات في ظل عدم وجود ظروف تحميل ولا يمكنه مقاطعة التيارات الحية أثناء التشغيل العادي. يعمل هذا المزيج الفريد من نوعه على وضع مفتاح فصل المنصهر كحارس موثوق لحماية الدائرة.

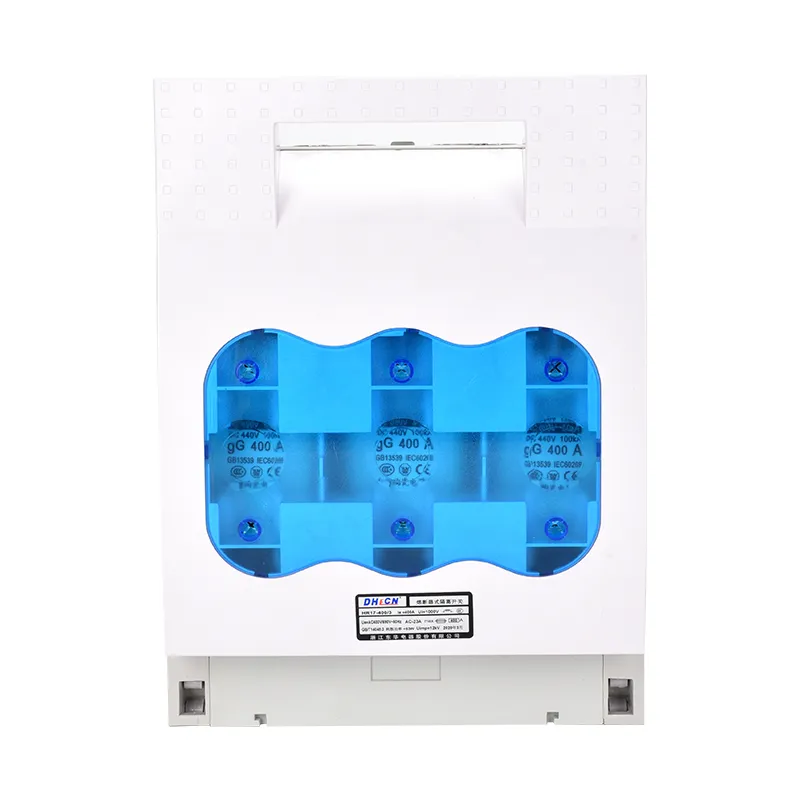

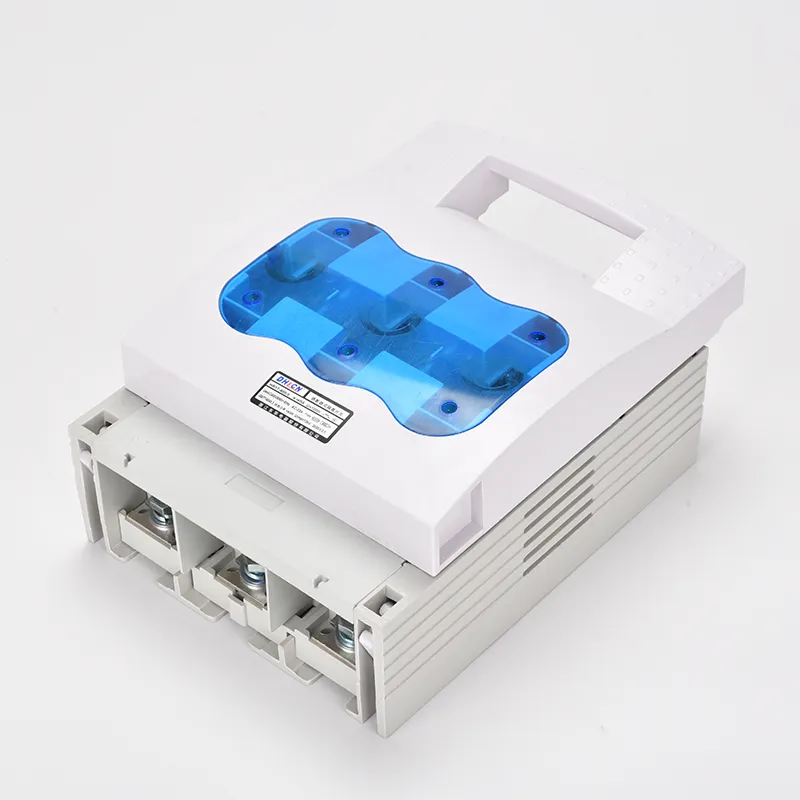

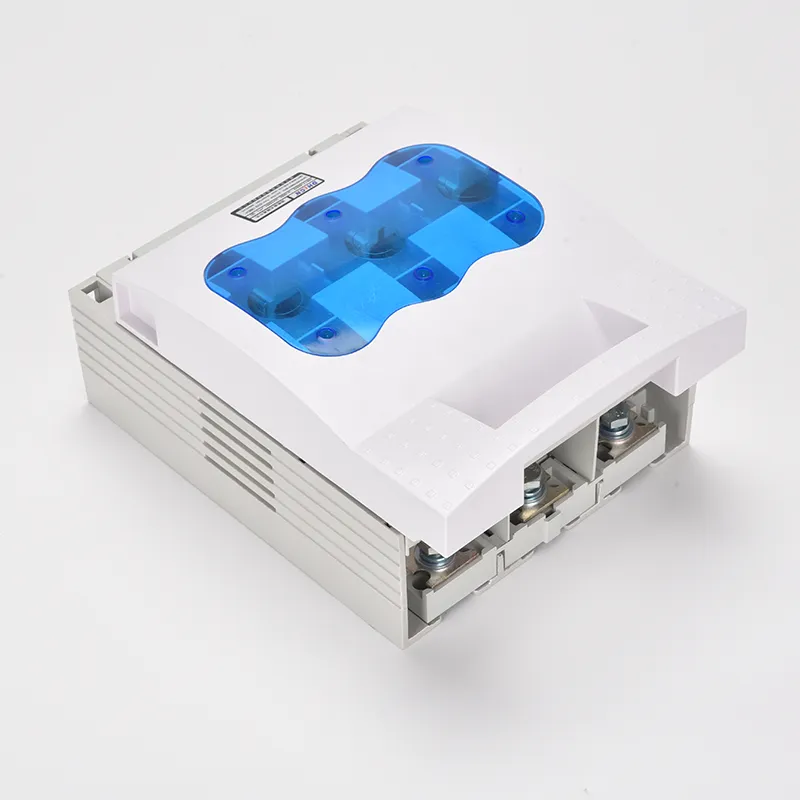

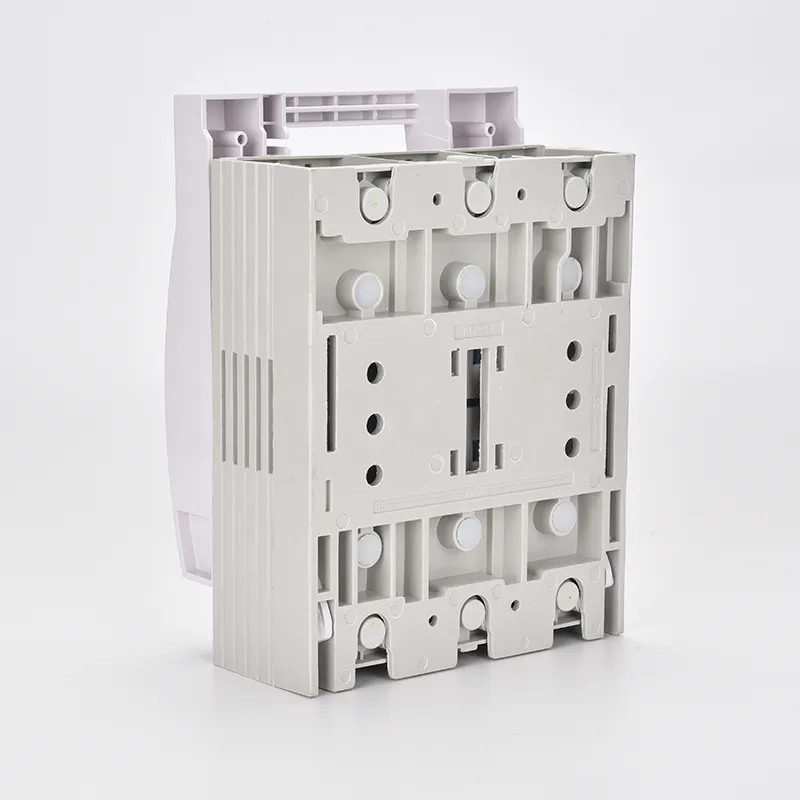

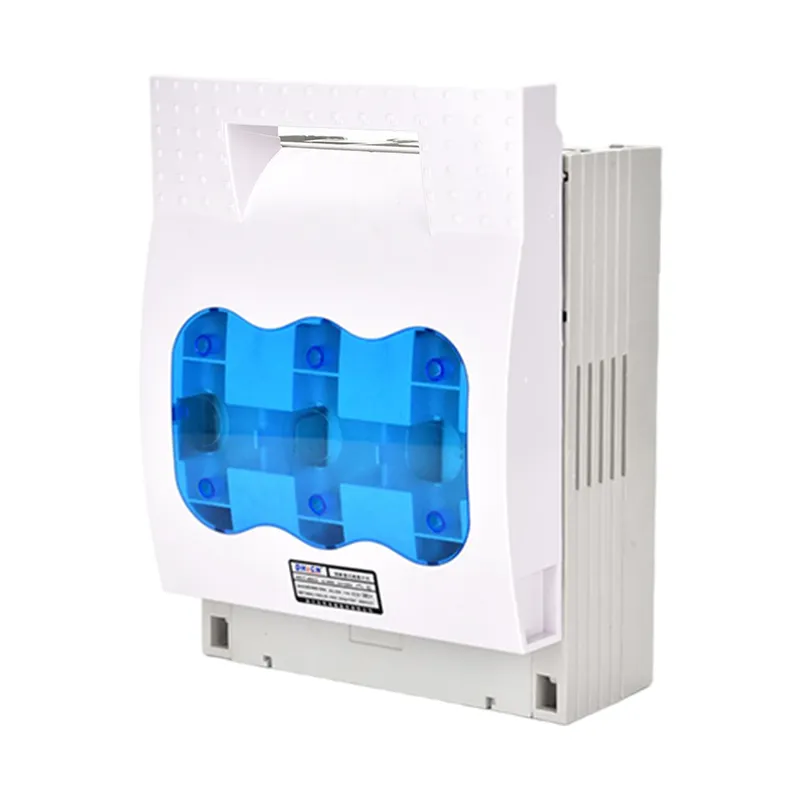

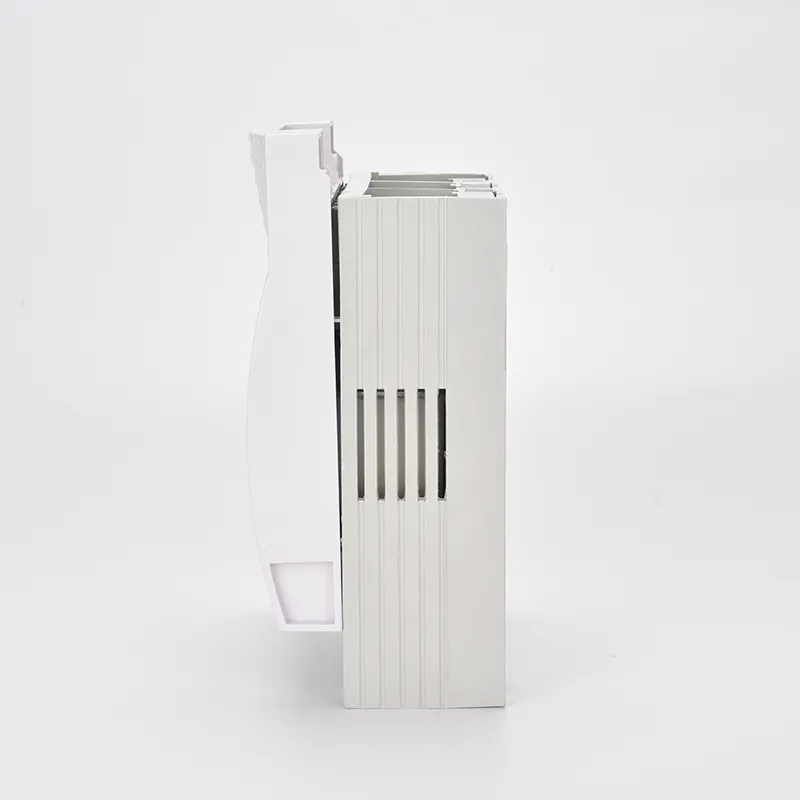

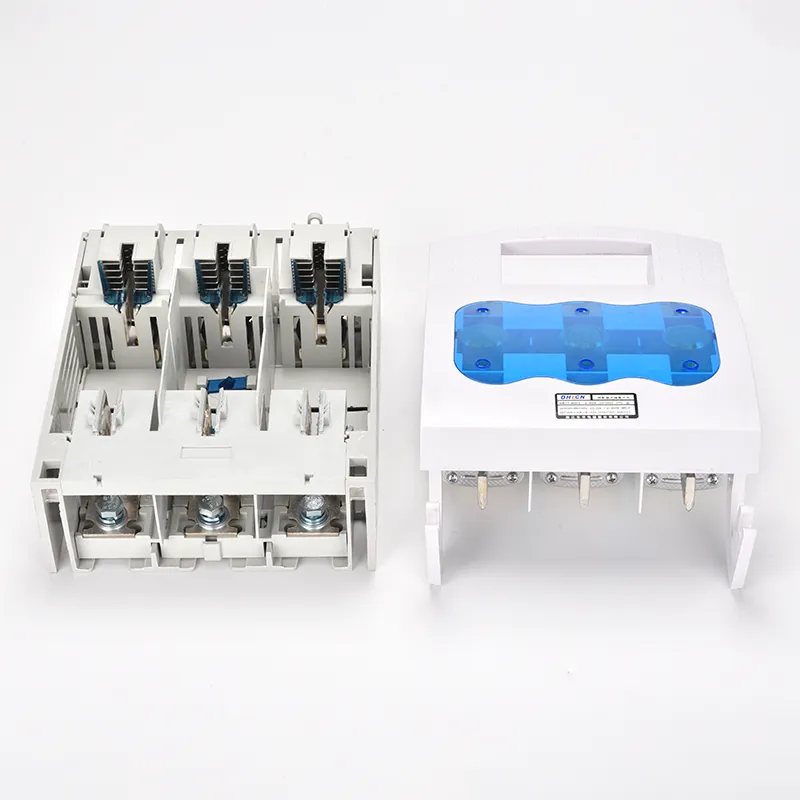

عندما يتم إغلاق المفتاح، تضمن آلية السكين، من خلال نظام ربط مصمم جيدًا، اتصالًا ثابتًا بين المصهر وقضيب التوصيل، مما يسمح بتدفق التيار دون انقطاع. على العكس من ذلك، عند الحاجة إلى قطع الاتصال، تقوم نفس الآلية البسيطة بفصل المصهر بأمان عن شريط التوصيل النشط، مما يتيح انقطاع الدائرة بسرعة. هذا التصميم الميكانيكي الدقيق هو ما يسمح لمفتاح الفصل المدمج بالعمل بسلاسة وموثوقية أثناء تغيير حالات الدائرة.
| نوع الصمامات | 0 | 1 | 2 | 3 | ||||||||
| تكرار | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | ||||||||
| إي (الخامس) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| واجهة المستخدم (الخامس) | 800 | 800 | 800 | 800 | ||||||||
| في (أ) | 160 | 250 | 400 | 630 | ||||||||
| إيث (أ) | 160 | 250 | 400 | 630 | ||||||||
| استخدام | AC-21B (690 فولت) | AC-21B (690 فولت) | AC-21B (690 فولت) | AC-21B (690 فولت) | ||||||||
| AC-22B (500 فولت) | AC-22B (500 فولت) | AC-22B (500 فولت) | AC-22B (500 فولت) | |||||||||
| AC-23B (400 فولت) | AC-23B (400 فولت) | AC-23B (400 فولت) | AC-23B (400 فولت) | |||||||||
| صنع القدرة | 725 فولت، 240 أمبير | 725 فولت، 375 أمبير | 725 فولت، 600 أمبير | 725 فولت، 945 أمبير | ||||||||
| 525 فولت، 480 أمبير | 525 فولت، 750 أمبير | 525 فولت، 1200 أمبير | 525 فولت، 1890 أمبير | |||||||||
| 420 فولت، 160 أمبير | 420 فولت، 250 أمبير | 420 فولت، 400 أمبير | 420 فولت، 6300 أمبير | |||||||||
| كسر القدرة | 725 فولت، 240 أمبير | 725 فولت، 375 أمبير | 725 فولت، 600 أمبير | 725 فولت، 945 أمبير | ||||||||
| 525 فولت، 480 أمبير | 525 فولت، 750 أمبير | 525 فولت، 1200 أمبير | 525 فولت، 1890 أمبير | |||||||||
| 420 فولت، 1280 أمبير | 420 فولت، 2000 أمبير | 420 فولت، 3200 أمبير | 420 فولت، 5040 أمبير | |||||||||
| ICS (كا) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| فقدان قوة المصهر (W) | 12 | 23 | 34 | 48 | ||||||||
| إيث (أ) | نوع الصمامات | في المصهر (أ) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| يكتب | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| رقم الوضع | البعد المتوقع (مم) | أبعاد التثبيت (مم) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2 ص | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2 ص | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2 ص | 75 | 200 | 83 | 205 | 43 | 25 | f7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | f7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | f7 | |
| HR17-250 | 2 ص | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2 ص | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2 ص | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
س: ما هو مفتاح فصل الصمامات الكهربائية ذات الجهد المنخفض؟
ج: إن مفتاح فصل الصمامات الكهربائية ذات الجهد المنخفض هو جهاز كهربائي يجمع بين وظيفة الحماية للصمام وإمكانية التبديل لمفتاح قطع الاتصال. إنه يوفر عزلًا آمنًا للصيانة ويقاطع تيارات الأعطال لحماية الدوائر والمعدات.
س: هل يمكن لمفتاح فصل التيار الكهربائي ذو الجهد المنخفض أن يفصل التيار الحي؟
ج: لا. تم تصميم مفتاح السكين الموجود في مفتاح قطع الاتصال المنصهر ليعمل فقط عندما تكون الدائرة خالية من تيار الحمل. لا ينبغي أبدًا استخدامه لمقاطعة تيارات التشغيل العادية. ومع ذلك، سيعمل عنصر المصهر تلقائيًا في ظل ظروف الخطأ.
س: ما هي التطبيقات الرئيسية لتبديل فاصل الصمامات الكهربائية ذات الجهد المنخفض؟
ج: يتم استخدام مفتاح فصل الصمامات الكهربائية ذات الجهد المنخفض بشكل شائع في لوحات توزيع الطاقة ذات الجهد المنخفض، ومراكز التحكم في المحركات، وأنظمة HVAC، والآلات الصناعية. أنها توفر كلاً من عزل السلامة وحماية التيار الزائد في هذه الأنظمة.
