3 مراحل 200 أمبير مفتاح فصل غير منصهر

كشركة تصنيع محترفة، تتبع شركة Wenzhou XiFa Electric Power Equipment Co., Ltd بدقة نظام مراقبة الجودة لإنتاج كل مفتاح فصل غير منصهر ثلاثي الطور بقدرة 200 أمبير. في ورشة عمل مفتاح الفصل غير المنصهر ثلاثي الطور بقدرة 200 أمبير، سيقوم المديرون بفحص كل عملية إنتاج يتم تشغيلها بسلاسة للتأكد من التسليم السريع وبدون تأخير. عند انتهاء مفتاح الفصل، من الضروري الخضوع لسلسلة من اختبارات المصنع مثل اختبار التشغيل الميكانيكي للتحقق من إجراء التبديل السلس والموثوق واختبار تحمل الجهد الكهربي لتردد الطاقة على الدائرة الرئيسية وأجزاء العزل.

إرسال استفسار

وصف المنتج

للتعرف بشكل أفضل على مفتاح فصل غير منصهر ثلاثي الطور بقدرة 200 أمبير، يمكننا تقديم مفتاح فصل غير منصهر من الوظيفة الموجودة في نظام الطاقة. يمكن أن تظهر على النحو التالي:

1. عزل الطاقة: أثناء فحص أو صيانة المعدات الكهربائية، يؤدي فتح مفتاح الفصل غير المنصهر ثلاثي الطور بقدرة 200 أمبير إلى فصل المعدات الخاضعة للخدمة تمامًا عن الأجزاء الحية، مما يؤدي إلى إنشاء فاصل مرئي وضمان سلامة الموظفين.

2. عمليات التبديل: في تشغيل نظام الطاقة، تعمل مفاتيح الفصل غير المنصهرة ذات 3 مراحل بقدرة 200 أمبير بالتنسيق مع قواطع الدائرة لتغيير تكوين تشغيل الدوائر - على سبيل المثال، نقل أشرطة التوصيل أو تغيير طرق الإمداد: تمكين التحكم المرن في النظام.

3. صنع وكسر التيارات الصغيرة: يمكن لمفاتيح الفصل غير المنصهرة ثلاثية الطور 200 أمبير توصيل أو فصل دوائر التيار الصغيرة مباشرة مثل الخطوط القصيرة غير المحملة، ومحولات الجهد، ومانعات التيار، دون الحاجة إلى تشغيل قاطع الدائرة، وبالتالي تبسيط العمليات الروتينية.

4. التنسيق مع أجهزة الحماية: عند حدوث خطأ، يقوم مفتاح الفصل غير المنصهر ثلاثي الطور بقدرة 200 أمبير بعزل القسم المعطل بعد تعثر قاطع الدائرة، مما يمنع توسع الخطأ ويدعم التشغيل المستقر للنظام.

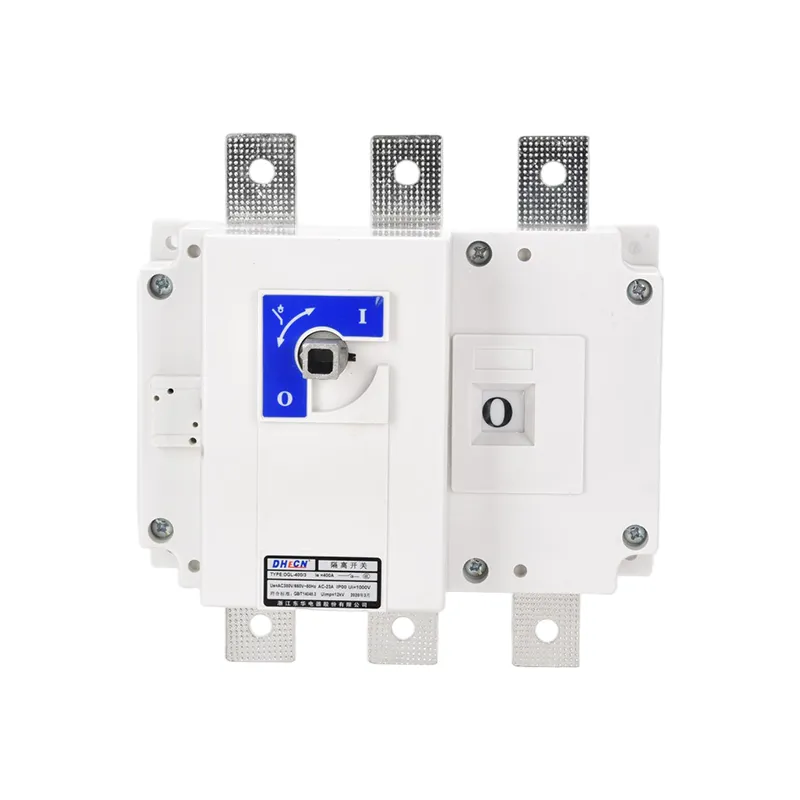

3 Phase 200 Amp Non Fused Disconnect Switch

معلمة المنتج:

ل (أ)	125 أ	160 أ	200 أ	250 أ	315 أ	400 أ	500 أ	630 أ	1000 أ	1250 أ	1600 أ	2000 أ	2500 أ	3150 أ	4000 أ
واجهة المستخدم (الخامس)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قوة عازلة (الخامس)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
يو إم بي (كيلو فولت)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
العمل الحالي لو (أ)
400 فولت تيار متردد 21 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 فولت تيار متردد 22 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 فولت تيار متردد 23 ب	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 فولت تيار متردد 21 ب	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 فولت تيار متردد 22 ب	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 فولت تيار متردد 23 ب	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 فولت تيار مستمر21	125	160	200	250	315	400	500	630
220 فولت تيار مستمر22	125	160	200	250	315	400	400	500
220 فولت تيار مستمر23	125	125	160	200
440 فولت تيار مستمر21	100	125	160	200	315	400	400	500
440 فولت تيار مستمر22	100	125	160	200	315	400	400	500
440 فولت تيار مستمر23	100	125	160	200
قوة المحرك (كيلوواط)
400 فولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 فولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
لكو (كا Rms، 0.1S / 1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
صنع وكسر القدرة
Lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (قيمة الذروة KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
الحياة الميكانيكية (مرات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
الحياة الكهربائية (مرات)
Ue = 660 فولت التصنيف الحالي جنيه
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
الوزن (كجم)
3 أقطاب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 أقطاب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
عزم الدوران التشغيل (نيوتن متر)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

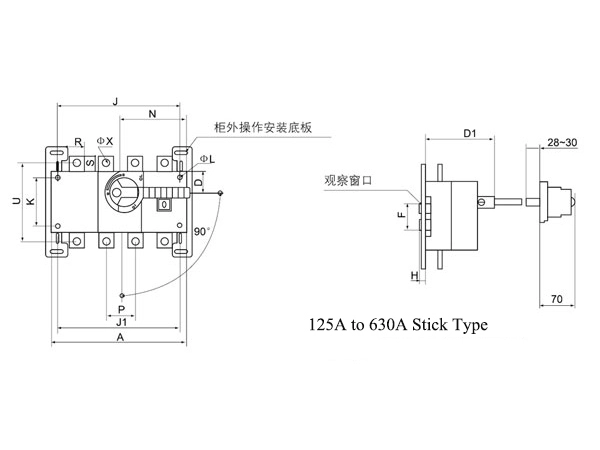

يكتب	حجم الإطار وحجم التثبيت
GL-125~630A	A	B	C	D	د1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

يكتب	مقاس
GL-125~630A	I	M	Z	W	Q
125 أ	55	5.5	85	190	218
160 أ	55	5.5	85	190	218
200 أ	55	5.5	85	190	218
250 أ	55	5.5	85	190	218
315 أ	60	6.5	130	240	270
400 أ	60	6.5	130	240	270
500 أ	60	6.5	130	240	270
630 أ	60	6.5	130	240	270

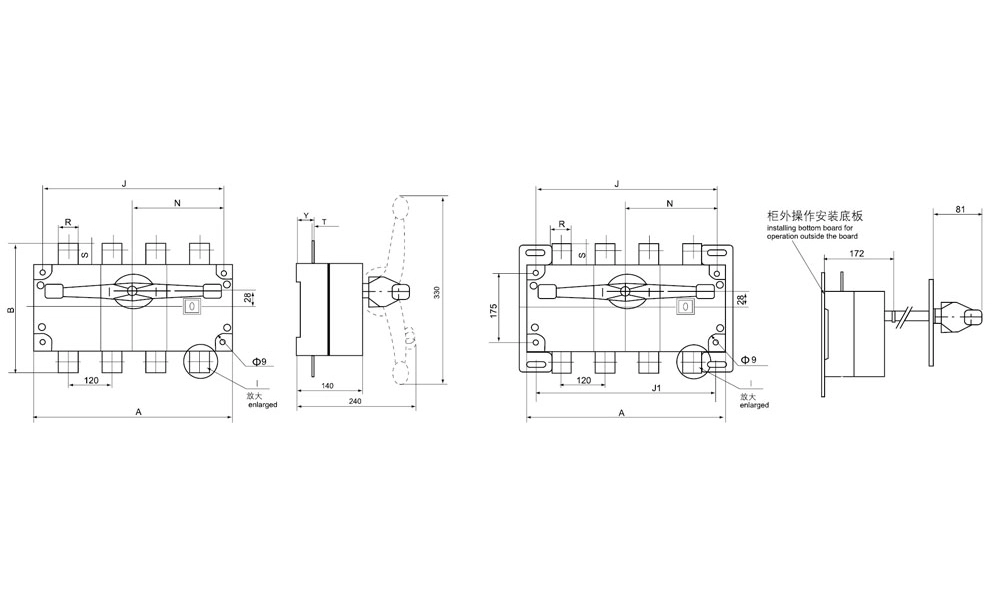

يكتب	حجم الإطار وحجم التثبيت
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600 أ/3	378	338	355	355	186	80	69	8	49
1600 أ/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

الأسئلة الشائعة حول المنتج:

س: ما هي الوظيفة الأساسية لمفتاح فصل غير منصهر ثلاثي الطور 200 أمبير؟

ج: يوفر مفتاح الفصل غير المنصهر ثلاثي الطور 200 أمبير وسيلة لعزل الطاقة يدويًا عن المعدات أو الدوائر للصيانة والسلامة. على عكس المفتاح المنصهر، فهو لا يشتمل على حماية من التيار الزائد - فهو ببساطة يفتح الدائرة ويغلقها.

س: في أي نوع من التطبيقات يتم عادةً استخدام مفتاح فصل غير منصهر ثلاثي الطور 200 أمبير؟

ج: يتم عادةً تثبيت قطع الاتصال غير المندمجة عندما يتم توفير الحماية من التيار الزائد بالفعل بواسطة قاطع أو مصهر. غالبًا ما يتم استخدامها كأجهزة عزل محلية لوحدات التدفئة والتهوية وتكييف الهواء (HVAC)، أو المحركات، أو الأدوات الآلية، أو لوحات التوزيع.

س: لماذا تختار تصنيف 200 أمبير؟

ج: تصنيف 200 أمبير مناسب للأنظمة التي لا يتجاوز فيها الحد الأقصى لتيار الحمل المستمر 200 أمبير. غالبًا ما يستخدم هذا التصنيف في المنشآت التجارية والصناعية الخفيفة متوسطة الحجم حيث تتطلب الدوائر الفرعية أو الأحمال الفردية عزلًا آمنًا.

س: ما هي معدلات الجهد المتاحة لمفتاح فصل غير منصهر ثلاثي الطور 200 أمبير؟

ج: يتم تصنيف معظم قطع الاتصال غير المنصهرة ثلاثية الطور 200 أمبير حتى 600 فولت تيار متردد، مع كون 240 فولت و480 فولت هي الأكثر شيوعًا. تأكد دائمًا من أن تصنيف الجهاز يطابق أو يتجاوز جهد النظام.
