مفتاح فصل منصهر 480 فولت 3 مراحل 400 أمبير

كشركة مصنعة متخصصة، قامت شركة Wenzhou XiFa Electric Power Equipment Co., Ltd بإنتاج مفتاح فصل منصهر 480 فولت 3 مراحل 400 أمبير لأكثر من 10 سنوات. تستمر شركة Wenzhou XiFa Electric Power Equipment Co., Ltd في استخدام مبدأ "البساطة والفعالية" لتصميم كل مفتاح فصل منصهر بقدرة 480 فولت 3 مراحل 400 أمبير ليس فقط لجعله يتمتع بأداء ممتاز للكسر والعزل، ولكن أيضًا لحماية الدائرة القصيرة والحمل الزائد. في Wenzhou XiFa Electric Power Equipment Co.,Ltd، يهدف الفريق الفني إلى تصميم مفتاح فصل منصهر 480 فولت 3 مراحل 400 أمبير كإتجاه بمعدل فشل منخفض وبدون صيانة.

إرسال استفسار

وصف المنتج

يلعب مفتاح الفصل المنصهر 480 فولت ثلاثي الطور 400 أمبير دورًا حاسمًا في الدوائر الكهربائية. من خلال الجمع بين وظائف المصهر ومفتاح السكين، فإنه يوفر قدرات الحماية والتشغيل المريح. بفضل تصميمه الميكانيكي الفريد والتشغيل الدقيق، أصبح مفتاح الفصل المنصهر بقدرة 480 فولت و3 مراحل و400 أمبير مكونًا لا غنى عنه في الأنظمة الكهربائية الحديثة.

1. أثناء التشغيل العادي، يتحكم مفتاح الفصل في الاتصال وفصل الطاقة، مما يضمن استمرارية الدائرة بسلاسة. عندما تكون الصيانة مطلوبة، يوفر مفتاح قطع الاتصال المنصهر نقطة فصل مادية واضحة، مما يحمي الأفراد والمعدات.

2. في حالة وجود حمل زائد أو دائرة قصيرة، يذوب عنصر المصهر الموجود داخل المفتاح بسرعة، مما يقطع تيار العطل ويحمي كل من الدائرة والأجهزة المتصلة من التلف.

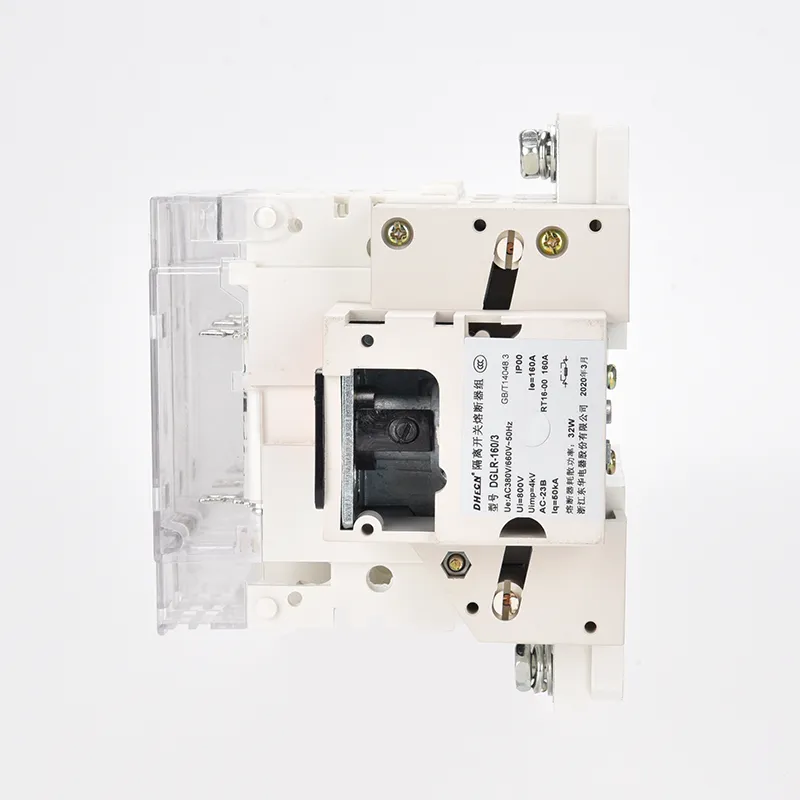

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

معلمة المنتج:

الإطار الحالي أ	التصنيف الحالي للمصهر (أ)	وضع الصمامات
63	10、20、30、40、50、63	00 درجة مئوية
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

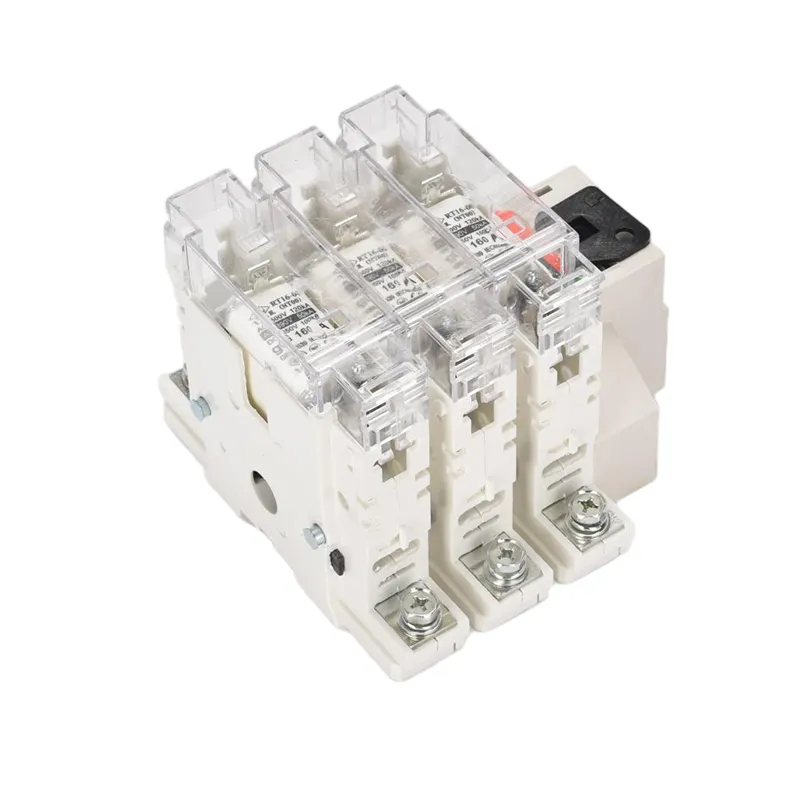

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

النوع الأمامي

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63 أ/3	0 ~ 00 درجة مئوية	152	118	20 ~ 30	117				159	145	106	5.4	62.5	32
63 أ/4	0 ~ 00 درجة مئوية	184	118	20 ~ 30	117				159	145	106	5.4	62.5	32
160 أ/3	0～00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160 أ/4	0～00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-400~630A		A	أ1	B	ب1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400 أ/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400 أ/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630 أ/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630 أ/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

النوع الجانبي

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63 أ/3	0 ~ 00 درجة مئوية	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63 أ/4	0 ~ 00 درجة مئوية	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160 أ/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160 أ/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-400~630A		A	أ1	B	ب1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400 أ/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400 أ/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630 أ/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630 أ/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

صيانة المنتج:

1. قبل وضعه في الخدمة العادية، يجب تركيب مفتاح الفصل المنصهر 480 فولت 3 مراحل 400 أمبير في وضع رأسي ويجب إزالة لوحة الغطاء.

2. لضمان قدرة قطع الدائرة القصيرة المناسبة وأداء الحد الحالي، يجب أن يكون مفتاح فصل المنصهر 480 فولت 3 مراحل 400 أمبير مزودًا بصمامات من التصنيف الصحيح.

3. عند استبدال رابط المصهر، يجب أولاً فصل دائرة الحمل وفتح غطاء مفتاح الفصل أو إزالته. يمكن بعد ذلك تحرير المصهر بالضغط بلطف على المشبك الزنبركي الموجود أسفل لوحة التثبيت. يتم تثبيت فتيل جديد عن طريق تحريكه لأسفل على طول فتحة الدليل في مكانه.

4. على الرغم من أنه يمكن إدخال أو سحب حجرة القوس بسهولة من المقبس العلوي، إلا أنه يجب تجنب الإزالة غير الضرورية. أثناء التثبيت، يجب التعامل معه بعناية وإدخاله ببطء حتى يتم تثبيته بالكامل.

5. للحفاظ على جهات الاتصال الخاصة بمفتاح الفصل المنصهر بقدرة 480 فولت ثلاثي الطور 400 أمبير في حالة جيدة، يلزم إجراء فحص وتنظيف منتظم للغبار أو الزيت أو الرواسب الأخرى. بالإضافة إلى ذلك، ينبغي تطبيق التشحيم بشكل دوري على الأجزاء المتحركة لآلية التشغيل للحفاظ على التشغيل السلس وإطالة عمر الخدمة.

الكلمات الساخنة: مفتاح فصل 480 فولت، 3 مراحل 400 أمبير فصل منصهر، مفتاح قطع منصهر صناعي
