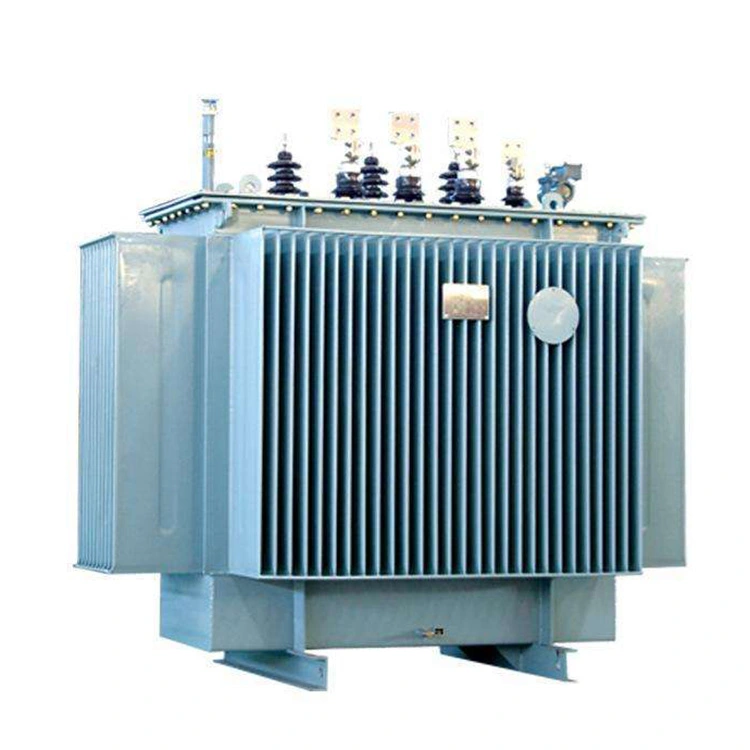

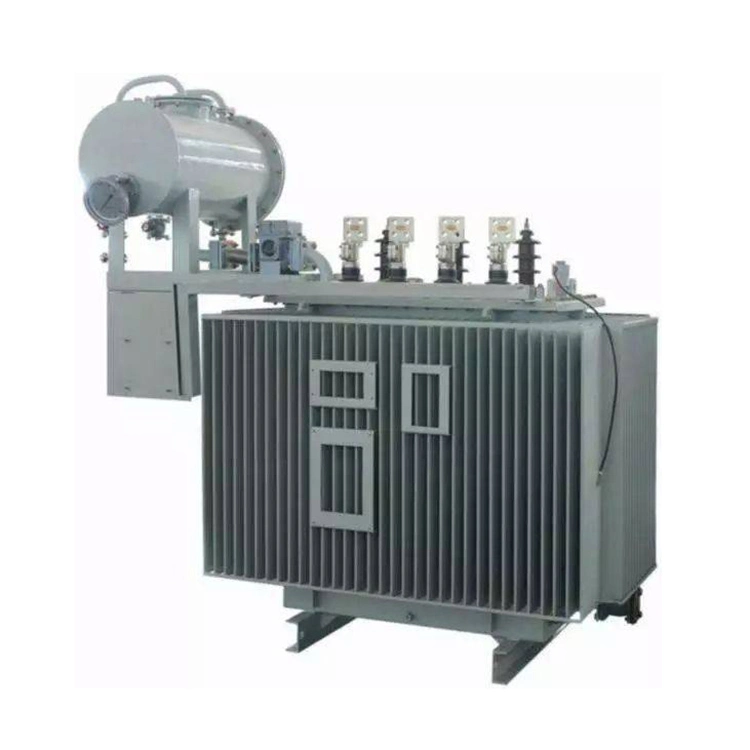

المحول المغمور بالزيت 11kv إلى 0.4kv 800kva هو جهاز تحويل الطاقة الذي يستخدم الزيت العازل للتحكم في درجة حرارة التشغيل والحفاظ على أداء موثوق. يتم وضع الأجزاء النشطة للمحول المغمور بالزيت من 11 كيلو فولت إلى 0.4 كيلو فولت 800 كيلو فولت أمبير داخل خزان فولاذي ملحوم مملوء بالزيت العازل. يعمل الزيت كوسيط تبريد وكوسيط عزل كهربائي، مما يسمح بنقل الحرارة المتولدة أثناء التشغيل بعيدًا بكفاءة وتبديد آمن. وفقًا لطرق التبريد وتقييمات السعة، يتم تصنيف المحولات المغمورة بالزيت بشكل عام إلى محولات مغمورة بالزيت المبرد بشكل طبيعي ومحولات مغمورة بالزيت المبرد بالهواء القسري، والتي تسمى أيضًا ONAN وONAF، على التوالي.
يوفر القلب المغناطيسي المسار للتدفق المغناطيسي ويشكل الجزء المركزي من المحولات المغمورة بالزيت من 11 كيلو فولت إلى 0.4 كيلو فولت 800 كيلو فولت أمبير. إنه يتيح نقل الطاقة الكهربائية بين اللفات من خلال الحث الكهرومغناطيسي.
تولد اللفات المجال المغناطيسي اللازم لتحويل الجهد. إنها مصنوعة من ملفات موصلة ملفوفة حول القلب، والتي يتم عزل اللفات باستخدام مواد ورقية متخصصة وطبقات عازلة واقية. مع زيادة جهد التشغيل، يتم تطبيق عزل أكثر سمكًا لضمان قوة عازلة كافية والسلامة التشغيلية.
يضم خزان المحول القلب والملفات لتوفير الحماية الميكانيكية للتجميع الداخلي. تسمح البطانات المثبتة على الخزان بتوصيل اللفات بنظام الطاقة مع الحفاظ على العزل المناسب. تعمل المشعات الملحقة بالخزان على زيادة مساحة السطح الخارجي، مما يحسن تبديد الحرارة ويعزز أداء التبريد.
يملأ الزيت العازل الجزء الداخلي من الخزان ويؤدي وظيفتين أساسيتين. إنه يوفر عزلًا كهربائيًا بين المكونات النشطة ويعمل كوسيط تبريد. أثناء التشغيل، يدور الزيت بشكل طبيعي أو من خلال مسارات التدفق المساعدة حول اللفات ومجموعة القلب. فهو يحمل الحرارة بعيدًا عن النقاط الساخنة وينقلها إلى الخزان والمشعات حيث يتم إطلاقها في البيئة المحيطة.
|
اسم المنتج |
11kv إلى 0.4kv 800kva محول مغمور بالزيت |
|
|
القدرة المقدرة |
800 كيلو فولت أمبير |
|
|
الجهد العالي للنظام |
12 كيلو فولت |
|
|
تصنيف الجهد الأساسي |
11 كيلو فولت ± 2 × 2.5٪ |
|
|
تصنيف الجهد الثانوي |
400 /230 فولت |
|
|
اضغط على المغير |
يكتب |
ديتك أو أولتك |
|
يتراوح |
±2×2.5%، 5 أوضاع |
|
|
كفاءة |
≥ 99% |
|
|
مقاومة |
4.5% مع تفاوت ±10% |
|
|
درجة الحرارة القصوى |
≥50 درجة مئوية |
|
|
الرطوبة النسبية |
95% |
|
توفر المحولات المغمورة بالزيت من 11 كيلو فولت إلى 0.4 كيلو فولت 800 كيلو فولت أمبير عزلًا كهربائيًا متميزًا بسبب قوة العزل الكهربائية العالية للزيت العازل. يوفر الزيت أيضًا تبديدًا فعالاً للحرارة. إنه يجعل المحولات المغمورة بالزيت مناسبة تمامًا لتطبيقات الجهد العالي والطاقة العالية. تُستخدم المحولات المغمورة بالزيت من 11 كيلو فولت إلى 0.4 كيلو فولت 800 كيلو فولت أمبير على نطاق واسع في شبكات نقل الطاقة والمرافق الصناعية والمحطات الفرعية حيث يتطلب التشغيل الموثوق في ظل الظروف الكهربائية الصعبة.
تساعد قدرة التبريد للزيت العازل في الحفاظ على درجات حرارة تشغيل مستقرة حتى في ظل ظروف التحميل الثقيلة. بالمقارنة مع المحولات من النوع الجاف، فهي تسمح للمحولات المغمورة بالزيت بالتعامل مع الأحمال الزائدة المستمرة بشكل أكثر فعالية وتساهم في عمر تشغيلي أطول. مع الصيانة المناسبة، تظل العديد من المحولات المغمورة بالزيت في الخدمة لمدة تتراوح بين عقدين إلى ثلاثة عقود.
بالنسبة لنفس تصنيف الطاقة، تكون المحولات المغمورة بالزيت عمومًا أكثر اقتصادية في التصنيع من محولات الراتنج المصبوب. إن انخفاض تكلفة الاستثمار الأولي يجعلها خيارًا جذابًا للمرافق والمشاريع الصناعية وتطوير البنية التحتية التي تسعى إلى تحقيق التوازن بين الأداء والميزانية.
تم تصميم المحولات المغمورة بالزيت من 11 كيلو فولت إلى 0.4 كيلو فولت 800 كيلو فولت أمبير لأداء موثوق في ظروف التشغيل الصعبة، والتي تشمل المناطق ذات درجات الحرارة المحيطة العالية والمناطق المحيطة المتربة. يساعد بناءها القوي ومقاومتها القوية للاضطرابات الخارجية على ضمان توزيع الطاقة بشكل مستقر ويمكن الاعتماد عليه في البيئات الصعبة.
