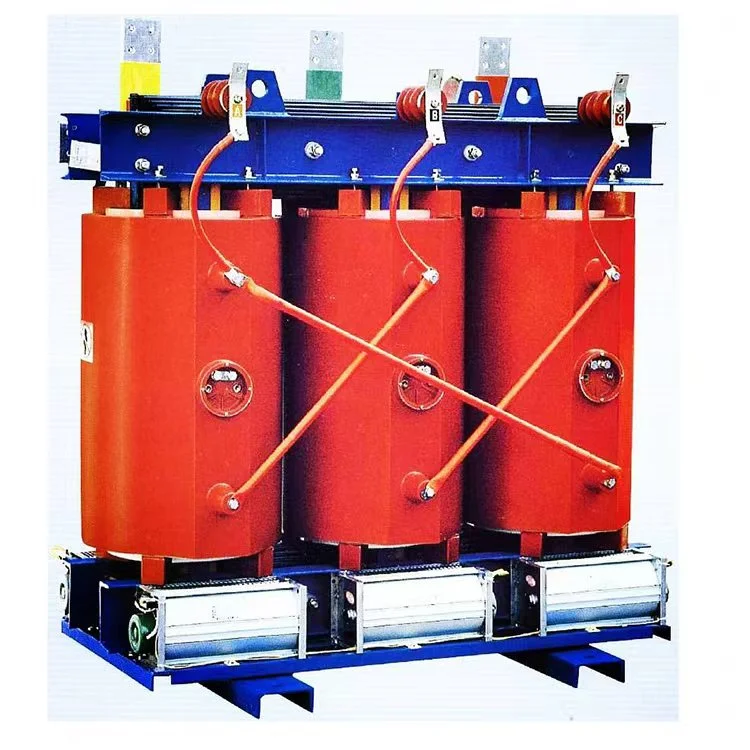

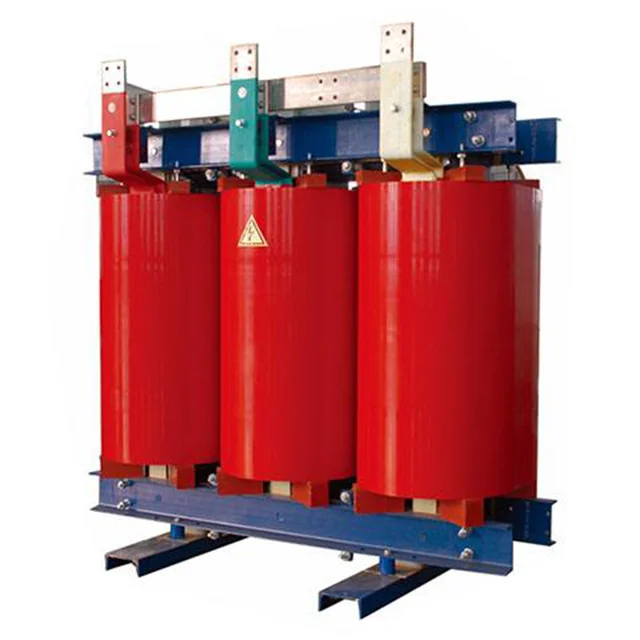

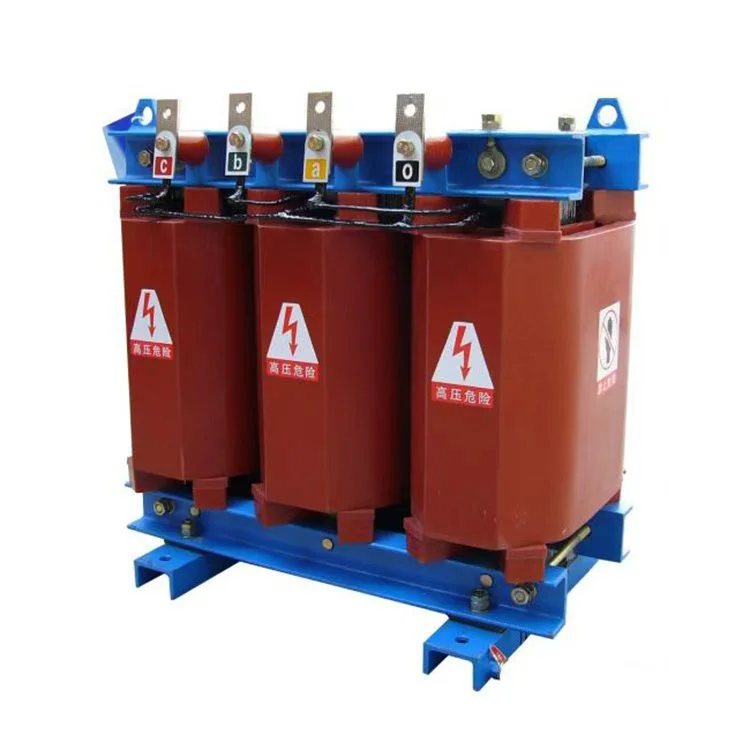

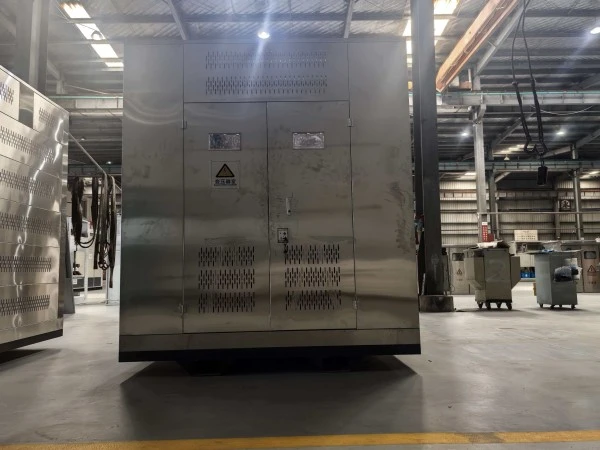

SCB10 3500kVA 11kV 415V محول النوع الجاف

إن شركة Wenzhou Xifa Electrical Equipment Co., Ltd.، باعتبارها شركة مصنعة محترفة للمحولات من النوع الجاف والمغمورة بالزيت، قد أنشأت عملية إنتاج صارمة تغطي المشتريات والتصنيع وفحص المنتج النهائي. في مصنعنا، لا يعد اختبار قبول المصنع إجراءً لأخذ العينات ولكنه فحص إلزامي كامل بنسبة 100% لكل محول على حدة. يتم إجراء الاختبارات وفقًا لأحدث المعايير المحلية والدولية، باستخدام معدات اختبار عالية الدقة ومعايرة. يتم التحقق من المعلمات الكهربائية الرئيسية للمحول، مثل نسبة الجهد، والمقاومة، والخسائر، وقوة العزل بندًا بند. يتم منح التصريح فقط للمنتجات التي تجتاز جميع عناصر الاختبار دون استثناء. إن نظام الاختبار الصارم هذا هو ضماننا الفني للوعد بأن "كل محول نقدمه جدير بالثقة.

عملية إنتاج محول النوع الجاف SCB10 3500kVA 11kV 415V

I. التصنيع الأساسي

النواة هي المسار المركزي للحث الكهرومغناطيسي، وتؤثر دقة تصنيعها بشكل مباشر على أداء المحولات.

1.القطع والتقطيع: يتم قطع شريط فولاذ السيليكون عالي الجودة طوليًا وعرضيًا إلى صفائح بالعرض والطول المطلوب. يجب أن تحتوي الحواف المقطوعة على الحد الأدنى من نتوءات ودقة أبعاد عالية للحفاظ على نفاذية مغناطيسية جيدة.

2.التثقيب والتكديس: يتم تثقيب صفائح فولاذ السيليكون المقطوعة (على سبيل المثال، للثقوب) ثم يتم تكديسها طبقة تلو الأخرى وفقًا للرسم لتشكيل ساق أساسية كاملة ومتعددة الخطوات.

3.ختم العزل: بعد التراص، يتم تنظيف راتنجات الإيبوكسي أو إغلاقها على نهاية وسطح القلب للعزل والحماية ضد الصدأ.

ثانيا. تصنيع لفائف

هذا هو الجزء الأكثر تعقيدًا وأهمية في محول النوع الجاف SCB10 3500kVA 11kV 415V

 إنتاج. الهدف هو إنشاء ملفات تحمل الجهد والتيار وختمها براتنج الإيبوكسي في هيكل صلب معزول.

1.لف الملف: في آلة لف مخصصة، يتم لف رقائق النحاس أو الأسلاك النحاسية على شياق لتشكيل ملفات الجهد العالي (HV) والجهد المنخفض (LV). أثناء اللف، يتم وضع عزل الطبقات البينية، وعزل النهاية، والوصلات بدقة.

2.التجفيف المسبق والقولبة: يتم تنظيف ملف الجرح ووضعه في قالب الصب. يتم بعد ذلك إرسال المجموعة إلى الفرن لتجفيفها مسبقًا. هذه الخطوة حاسمة. يجب إزالة الرطوبة تمامًا من الملف، حيث أن الرطوبة المتبقية قد تسبب جيوبًا هوائية بعد الصب، مما يؤثر بشدة على أداء العزل.

3.الصب بالفراغ: هذه هي العملية الأساسية التي تحدد عمر المنتج. يتم وضع الملف المجفف داخل القالب في خزان الصب الفراغي، حيث يتم سحب فراغ عالي، يمكن أن ينخفض ​​الضغط إلى أقل من 100 باسكال. في الوقت نفسه، يتم مزج خليط دقيق من راتنجات الايبوكسي، والمصلب، والحشو (على سبيل المثال، مسحوق السيليكا) وطرد الغاز منه. تحت التفريغ، يُسكب الخليط في القالب، مما يضمن اختراقه لجميع فجوات الملف ويكون المنتج النهائي خاليًا من الفقاعات.

4.المعالجة بدرجة حرارة عالية: بعد الصب، يتم وضع القالب في فرن معالجة للمعالجة بدرجة حرارة عالية. يتم عادةً استخدام منحدر درجة حرارة متعدد المراحل (على سبيل المثال، من 75 درجة مئوية إلى 135 درجة مئوية في الخطوات). يتيح ذلك لراتنجات الإيبوكسي أن تتفاعل كيميائيًا بشكل كامل، مما يشكل كتلة صلبة مقاومة للحرارة ذات خصائص عزل ممتازة.

5.الإزالة والتشطيب: بعد المعالجة، تتم إزالة القالب. يتم طحن سطح الملف وتشذيبه وشطبه للحصول على لمسة نهائية ناعمة وأبعاد دقيقة، ويكون جاهزًا للمرحلة التالية.

معلمات المنتج:

اسم	SCB10 3500kVA 11kV 415V محول النوع الجاف
القدرة المقدرة	3500 كيلو فولت أمبير
الجهد الأساسي	11 كيلو فولت
الجهد الثانوي	415 فولت
مادة عازلة	الراتنج المصبوب
مجموعة المتجهات	دين11 ين0
عدم فقدان التحميل (P0)	بناء على متطلبات العميل
فقدان الحمل (Pk) عند 120 درجة مئوية	بناء على متطلبات العميل
مقاومة الجهد (المملكة المتحدة)	8%
فئة العزل	الفئة F أو H
طريقة التبريد	أوناف أوناف
التفريغ الجزئي	أقل من 10 قطعة

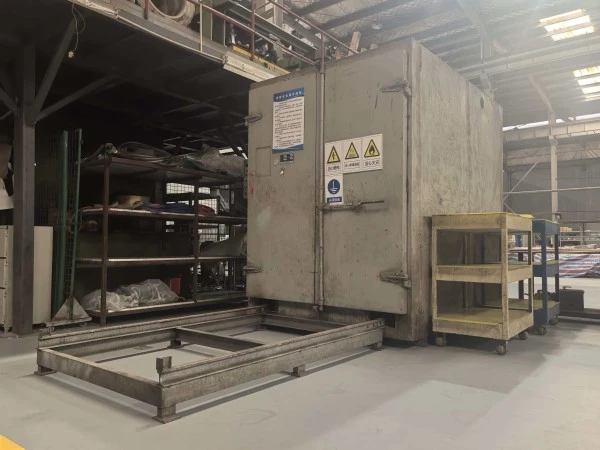

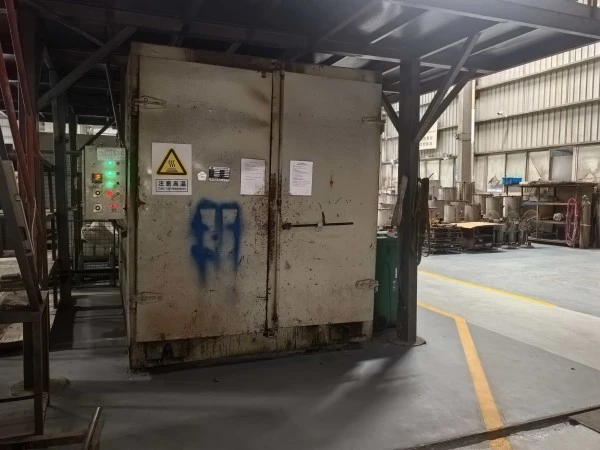

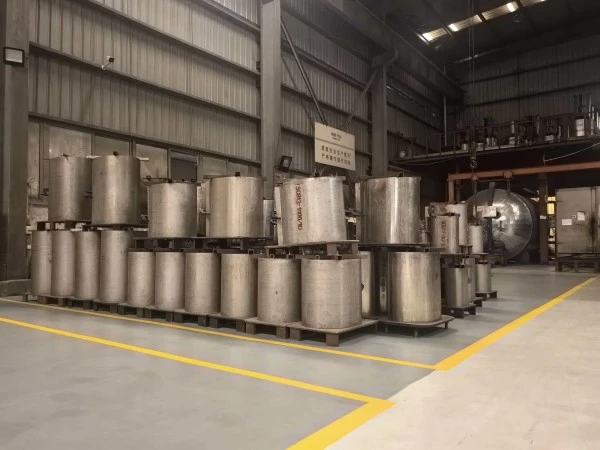

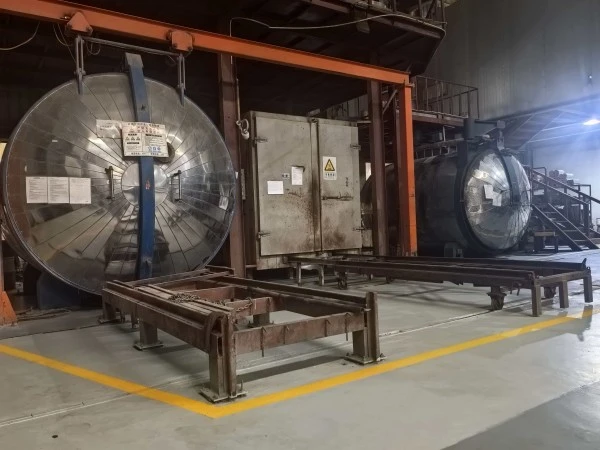

معدات الإنتاج

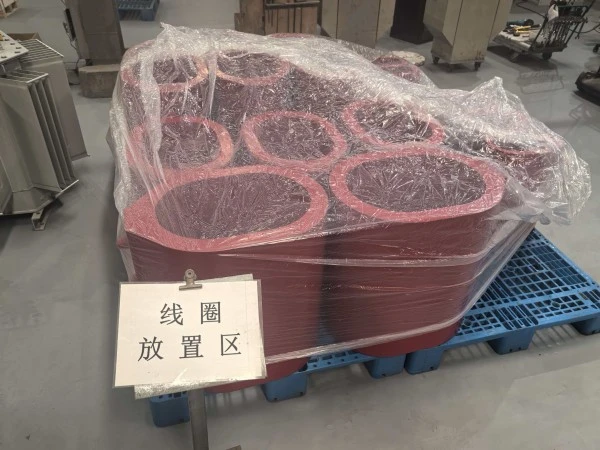

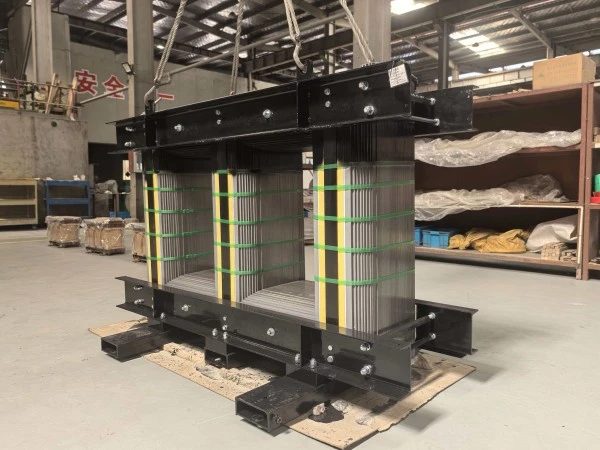

منتج نصف نهائي

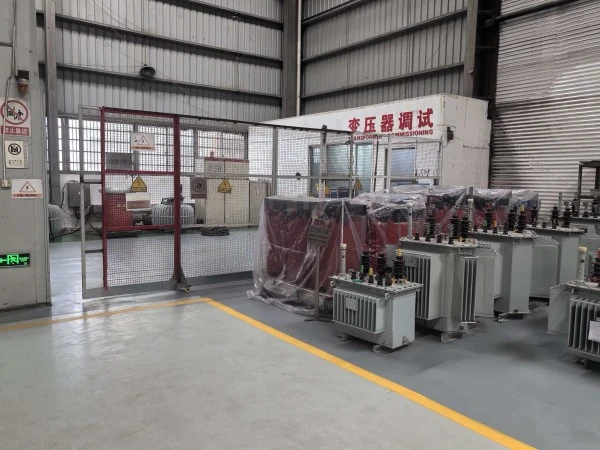

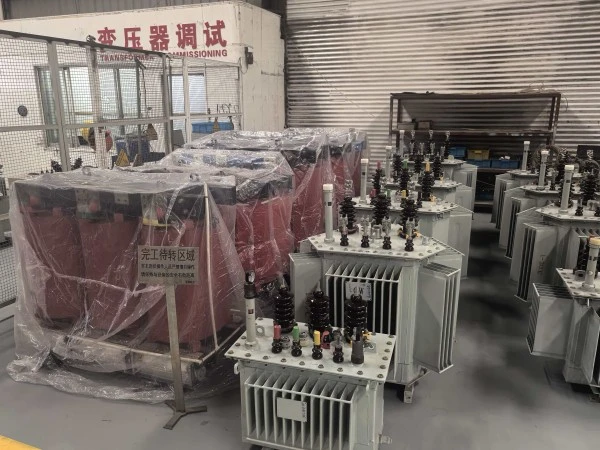

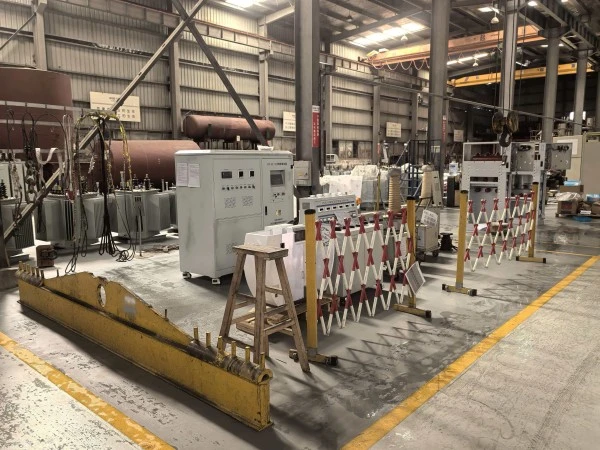

مركز الاختبار

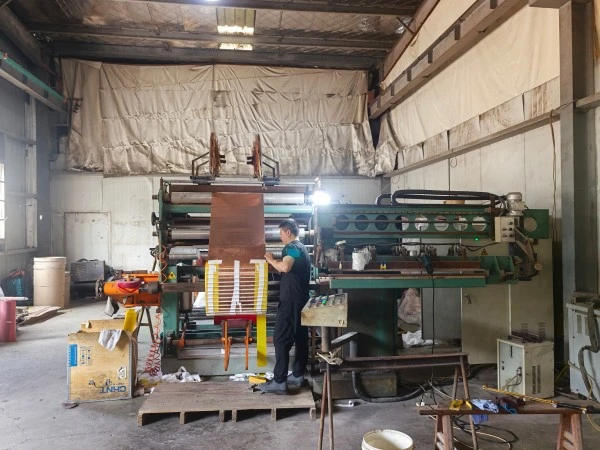

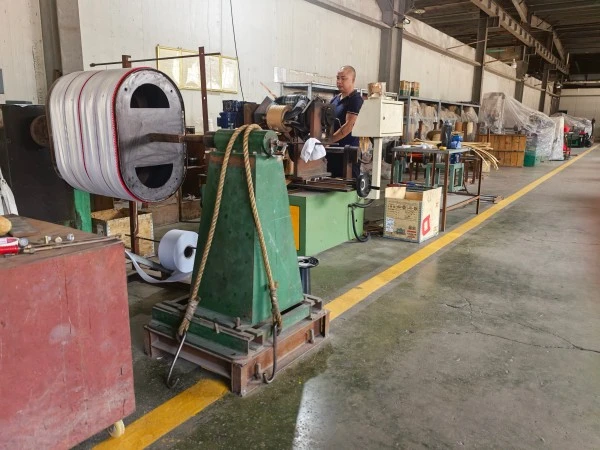

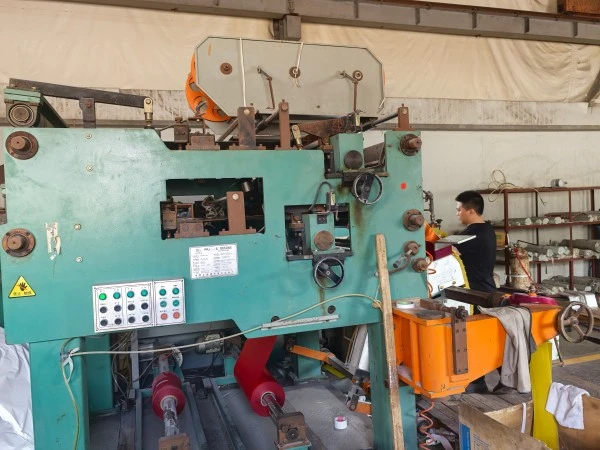

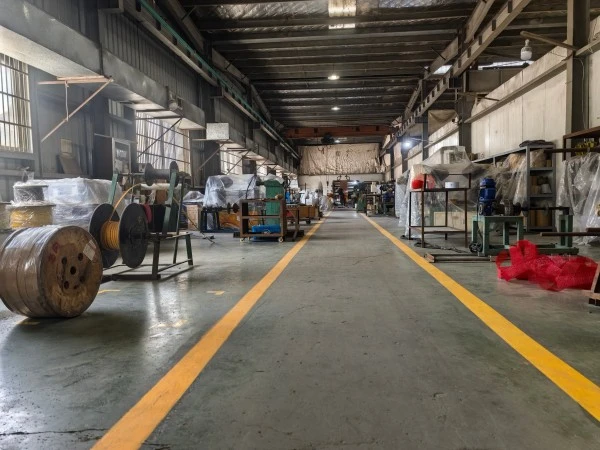

ورشة لف
