بفضل الأداء والخصائص، يتم استخدام قواطع الدائرة 1250a 3pole tpn 50ka عبر مجموعة واسعة من التطبيقات:
1. توزيع الطاقة الصناعية
في المصانع، يتم تركيب قواطع الدائرة 1250a 3pole tpn 50ka بشكل شائع في لوحات توزيع الورش ومراكز التحكم في المحركات. تعمل MCCBs 1250A 3 Pole وtpn 50kA كقواطع رئيسية أو مغذية، والتي توفر حماية من الحمل الزائد والدائرة القصيرة لخطوط الإنتاج والمحركات الكبيرة والمعدات الصناعية الأخرى.
2. المباني التجارية والعامة
يتم تطبيق قواطع الدائرة 1250a 3pole 50ka على نطاق واسع في مباني المكاتب ومراكز التسوق والفنادق والمستشفيات والمدارس. عادة، يتم استخدامه بما في ذلك مغذيات التوزيع الرئيسية، وألواح مستوى الأرضية، ودوائر الإضاءة الكبيرة، مما يضمن التشغيل الآمن للأنظمة الكهربائية في المرافق العامة.
3. مشاريع البنية التحتية
يتم استخدام قواطع الدائرة 1250a 3pole وtpn 50ka في أنظمة التوزيع للموانئ والمطارات والنقل بالسكك الحديدية والطرق السريعة. إن موثوقيتها وقدرتها العالية على القطع تجعل قواطع الدائرة ذات الوحدة النمطية 1250a 50ka مناسبة للتطبيقات التي تتطلب مستوى عالٍ من استمرارية الطاقة والسلامة التشغيلية.
4. الطاقة المتجددة ومراكز البيانات
تلعب قواطع الدائرة 1250a 3pole وtpn 50ka دورًا رئيسيًا في محطات الطاقة الكهروضوئية ومزارع الرياح، لا سيما في مراحل جمع الطاقة وتوزيعها. في مراكز البيانات، يتم أيضًا استخدام قواطع الدائرة 1250a 3pole وtpn 50ka في لوحات توزيع الإدخال والإخراج UPS لتوفير حماية الدائرة الأساسية.
5. أنظمة التوزيع السكنية
في المجتمعات السكنية، يتم عادةً تركيب قواطع الدائرة 1250a 3pole وtpn 50ka في غرف التوزيع الرئيسية أو لوحات مستوى المبنى. تعمل MCCBs كمحول وارد رئيسي للمباني أو كقواطع واردة عالية السعة للوحدات الفردية.
|
تصنيف الإطار الحالي |
1250 |
|
عدد البولنديين |
3 القطب. 4 القطب |
|
تصنيف العمل الحالي |
630 أ؛ 700A. 800A. 1000 أ |
|
تكرار |
50 هرتز أو 60 هرتز |
|
خدمة قدرة كسر الدائرة القصيرة |
35 كيلو أمبير أو 50 كيلو أمبير |
|
تصنيف العمل الجهد |
400 فولت؛ 415 فولت؛ 660 فولت؛ 690 فولت |
|
تصنيف الجهد العزل |
800 فولت أو 1000 فولت |
|
عمر الخدمة الميكانيكية |
10000 مرة |
|
عمر الخدمة الكهربائية |
2000 مرة |
|
مسافة القوس |
≥100 ملم |
| وضع المنتج | القطب | البعد | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| م1-63 م | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
تم تصميم قواطع الدائرة ذات الوحدة النمطية 1250a 3pole TPN 50ka لتصنيع التيار وحمله وكسره في ظل ظروف التشغيل العادية. يمكن لقواطع الدائرة 1250a 3pole tpn 50ka أيضًا التعامل مع المواقف غير الطبيعية مثل التحميل الزائد والدوائر القصيرة. عندما يتجاوز التيار القيمة المقدرة لفترة معينة، فإن قاطع الدائرة الكهربية لوحدة MCCB ينطلق مع تأخير زمني لمنع تلف الحرارة الزائدة. في حالة حدوث ماس كهربائي، يقوم قاطع الدائرة الكهربائية لوحدة 1250A 3P 50kA MCCB بفصل الدائرة تلقائيًا لحماية الأسلاك والمعدات المتصلة. تم تجهيز بعض الطرز بحماية التيار المتبقي الحساسة للغاية، والتي توفر حماية فعالة ضد التسرب والصدمات الكهربائية. عندما تتجاوز الظروف غير الطبيعية الحدود الآمنة، يقوم قاطع الدائرة الكهربية لوحدة MCCB بمقاطعة الدائرة لمنع حدوث تلف.

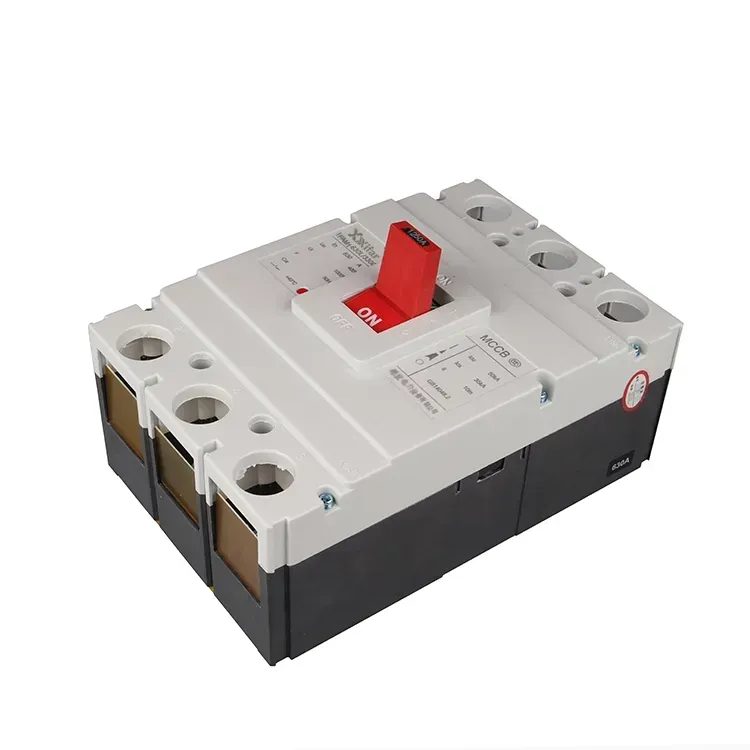

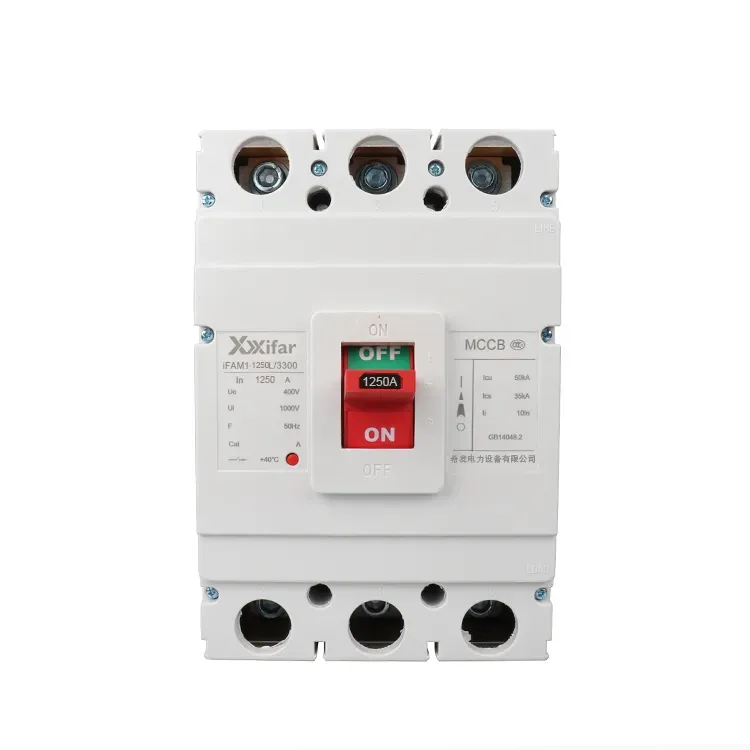

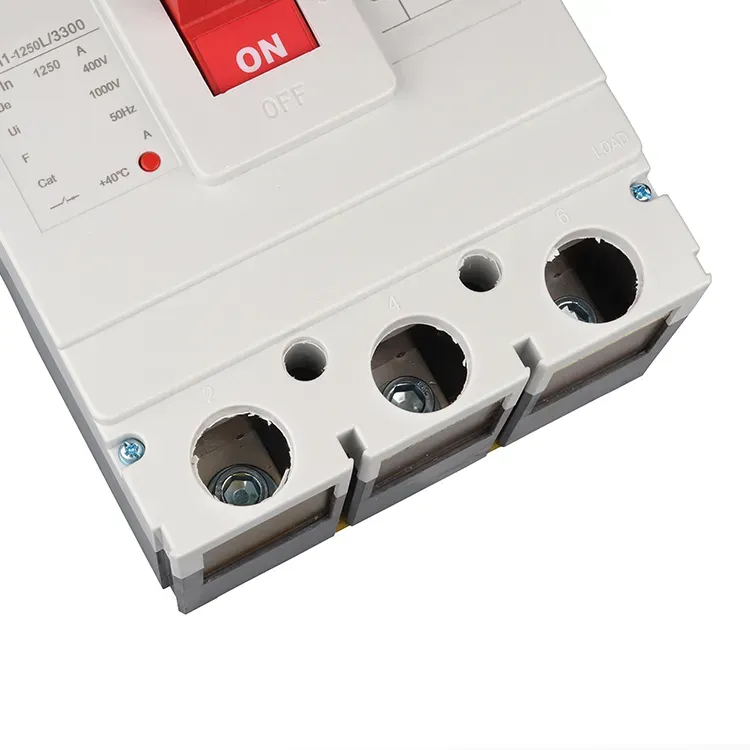

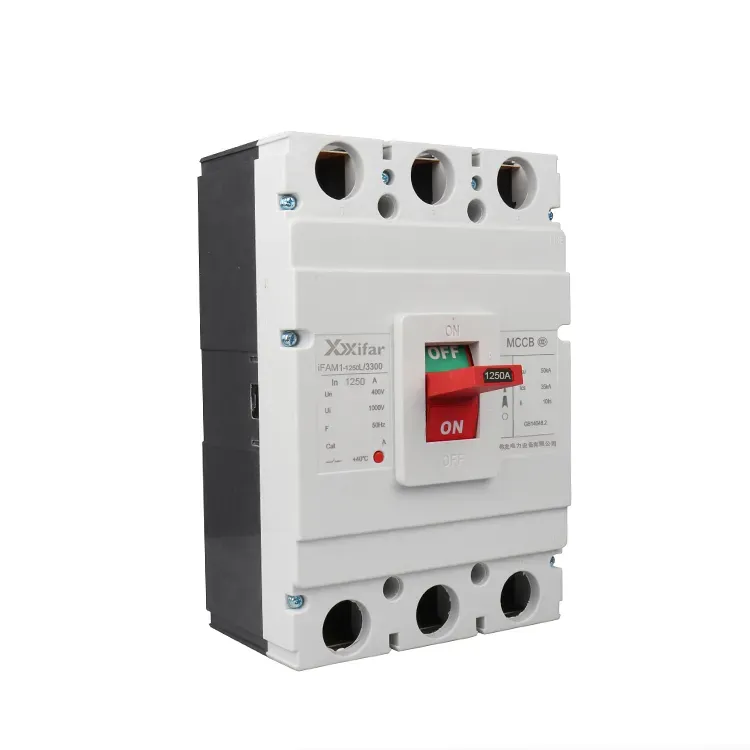

إن حاوية قاطع الدائرة الكهربائية لوحدة الوحدة 1250a 3pole tpn 50ka مصنوعة من مادة عازلة، والتي تفصل الموصلات الحية عن الأجزاء المعدنية المؤرضة. يتم تضمين جميع المكونات الداخلية داخل هذا الغلاف المصبوب، والذي يشكل بنية مدمجة. بمجرد أن يتجاوز التيار قيمة الرحلة المحددة مسبقًا، يفتح قاطع الدائرة الكهربائية بوحدة 1250a 3pole tpn 50ka الدائرة تلقائيًا لضمان حماية المعدات وسلامة المستخدم عن طريق عزل القسم المعطل.
قواطع الدائرة 1250a 3pole tpn 50ka قادرة على مقاطعة تيارات الأعطال بأمان، بما في ذلك تيارات الدائرة القصيرة العالية. تتميز قواطع الدائرة ذات الوحدة النمطية 1250a 3pole tpn 50ka بعدة قدرات كسر مصنفة، مثل قدرة كسر الدائرة القصيرة المقدرة (Icn)، والقدرة القصوى على كسر الدائرة القصيرة (Icu)، وسعة كسر الدائرة القصيرة للخدمة (Ics)، والتيار الصمود لفترة قصيرة (Icw)، والتي تحدد قدرتها على التعامل مع حالات الخطأ وإزالتها.
