تصنيف الإطار الحالي |
1600 |
|
عدد البولنديين |
3 القطب. 3ف؛ 3 المرحلة |
|
تصنيف العمل الحالي |
1000A؛ 1250 أ؛ 1600 أ |
|
تكرار |
60 هرتز أو 50 هرتز |
|
القدرة القصوى على كسر الدائرة القصيرة |
50 كيلو أمبير / 70 كيلو أمبير |
|
خدمة قدرة كسر الدائرة القصيرة |
35 كيلو أمبير / 50 كيلو أمبير |
|
تصنيف العمل الجهد |
400 فولت؛ 690 فولت |
|
تصنيف الجهد العزل |
800 فولت. 1000 فولت |
|
عمر الخدمة الميكانيكية |
10000 مرة |
|
عمر الخدمة الكهربائية |
2000 مرة |
|
مسافة القوس |
≥100 ملم |
| وضع المنتج | القطب | البعد | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| م1-63 م | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

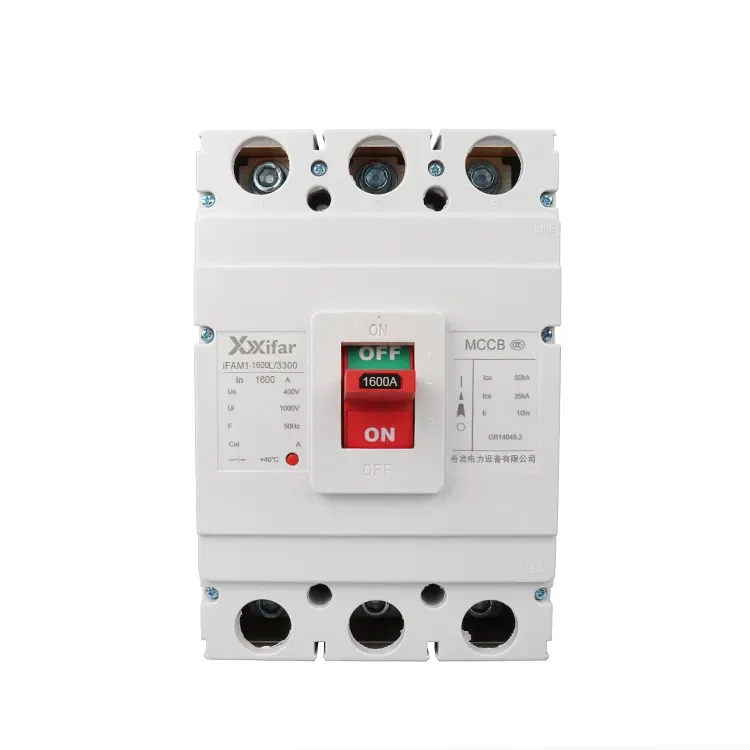

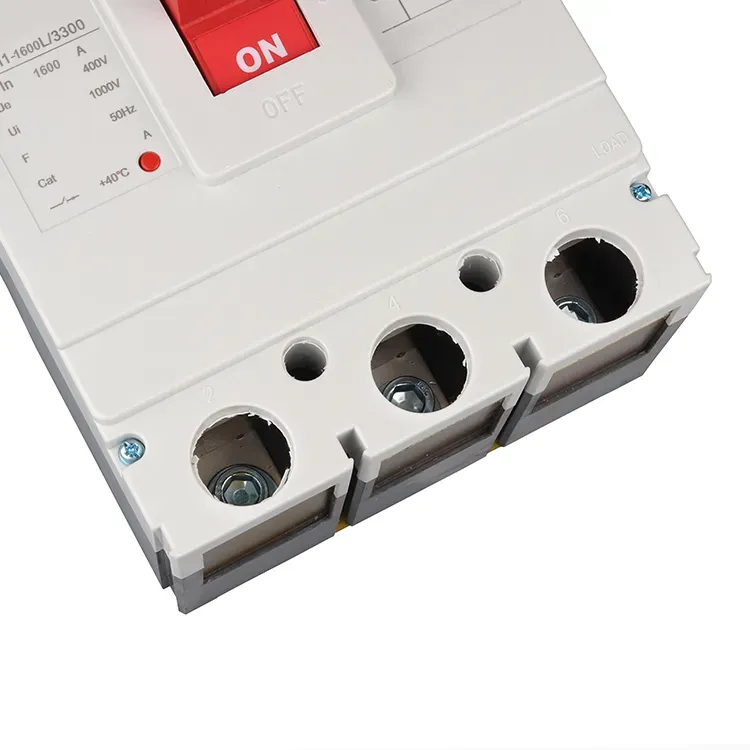

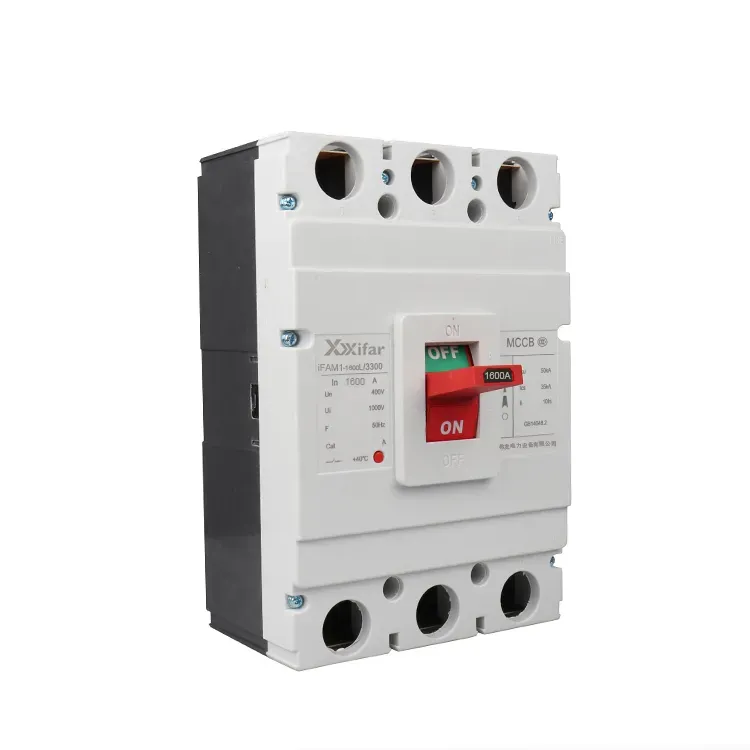

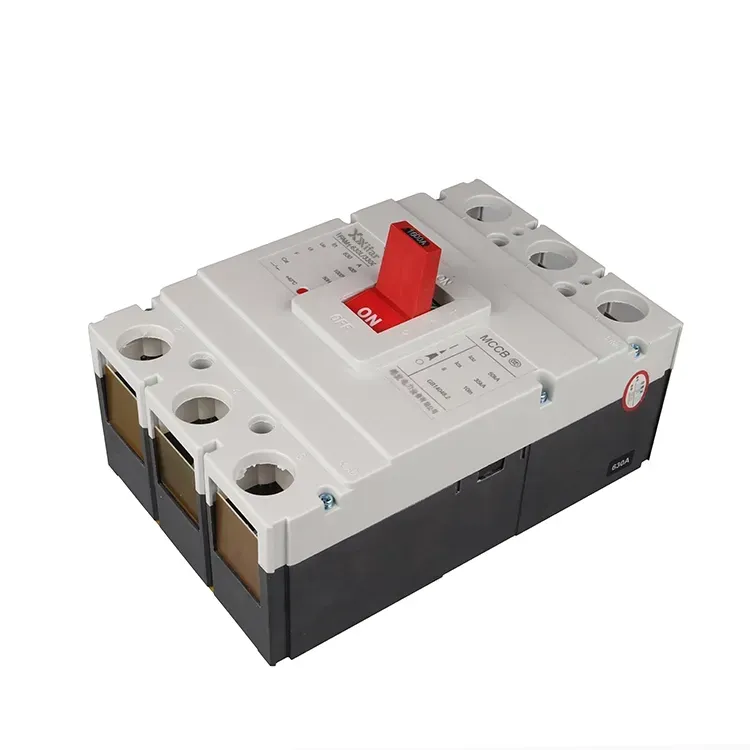

تم تصميم قاطع الدائرة الكهربائية المصبوب ذو 3 أقطاب بقدرة 1600 أمبير MCCB المزود بجهات اتصال مساعدة لمقاطعة التيار تلقائيًا في نظام توزيع الجهد المنخفض. عند حدوث حمل زائد أو ماس كهربائى، فإنه ينطلق ويعزل مصدر الطاقة.
يستخدم مكب ثلاثي الأقطاب بقدرة 1600 أمبير مزود بوصلات مساعدة علبة عازلة مقولبة لفصل الموصلات الحية عن الأجزاء المعدنية المؤرضة. داخل الجهاز، يتم تحقيق الحماية بشكل أساسي من خلال الآليات الحرارية والمغناطيسية. في ظل ظروف التحميل الزائد، يسخن عنصر ثنائي المعدن في الوحدة الحرارية وينحني عندما يتجاوز التيار الحد المقدر. تعمل هذه الحركة على تشغيل آلية التعثر، مما يتسبب في تحول مقبض مكب 3 أقطاب بقدرة 1600 أمبير مع جهات اتصال مساعدة إلى وضع إيقاف التشغيل وقطع الدائرة. بالنسبة للدوائر القصيرة، يؤدي الارتفاع المفاجئ للتيار إلى توليد مجال مغناطيسي قوي في ملف 1600 أمبير ثلاثي القطب مع وصلات مساعدة. عندما تتغلب القوة الكهرومغناطيسية على قوة الزنبرك للقلب، يتم سحب القلب المتحرك للداخل، مما يؤدي إلى تحريك شريط الرحلة وفتح القاطع على الفور، وبالتالي توفير حماية من الدائرة القصيرة.
بمعنى أوسع، تشمل قواطع الدائرة المعزولة بالهواء قواطع الدائرة الهوائية ACBs، وقواطع الدائرة المقولبة MCCBs، وقواطع الدائرة المصغرة MCBs. عادةً ما يتم تجهيز قواطع الدائرة MCCB المقولبة بثلاث محطات للطاقة ثلاثية الطور، حيث يبلغ جهد التشغيل حوالي 380 فولت، مما يجعلها مناسبة لأنظمة التوزيع الصناعية وحماية المحركات، والتي يكون تيار العمل فيها أكبر من الطلب السكني، مثل 1600 أمبير 3 قطب MCCB مع جهات اتصال مساعدة. في المقابل، تم تصميم قواطع الدائرة المصغرة بشكل عام من أجل طاقة أحادية الطور، حيث يبلغ جهد التشغيل حوالي 220 فولت وتيار العمل أقل نسبيًا من قاطع الدائرة MCCB ذو 3 أقطاب مع وصلات مساعدة. تُستخدم قواطع الدائرة المصغرة في بناء أنظمة التوزيع الطرفية. لهذا السبب، فإن قواطع الدائرة المقولبة القياسية ذات 3 أقطاب MCCB بقدرة 1600 أمبير ليست مخصصة للاستخدام السكني النموذجي.
