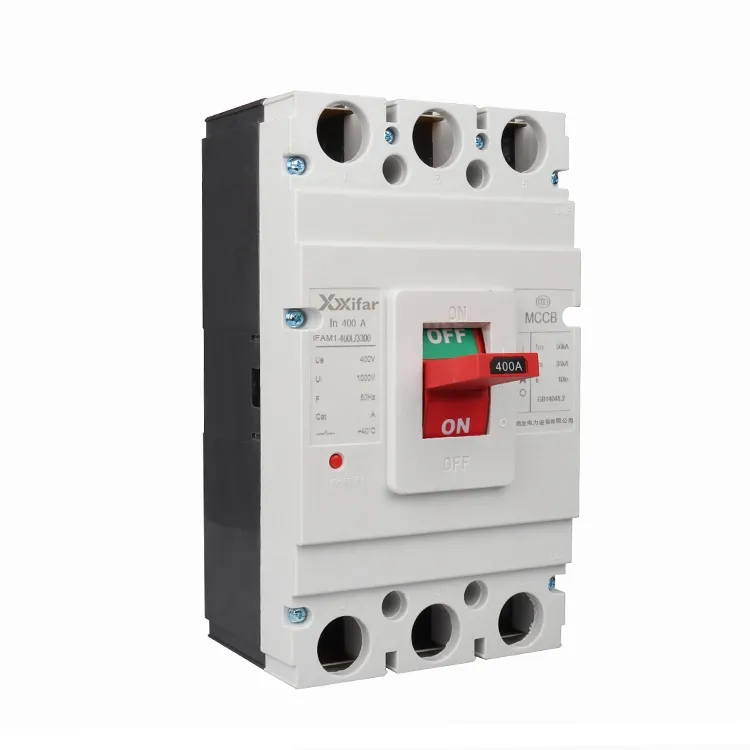

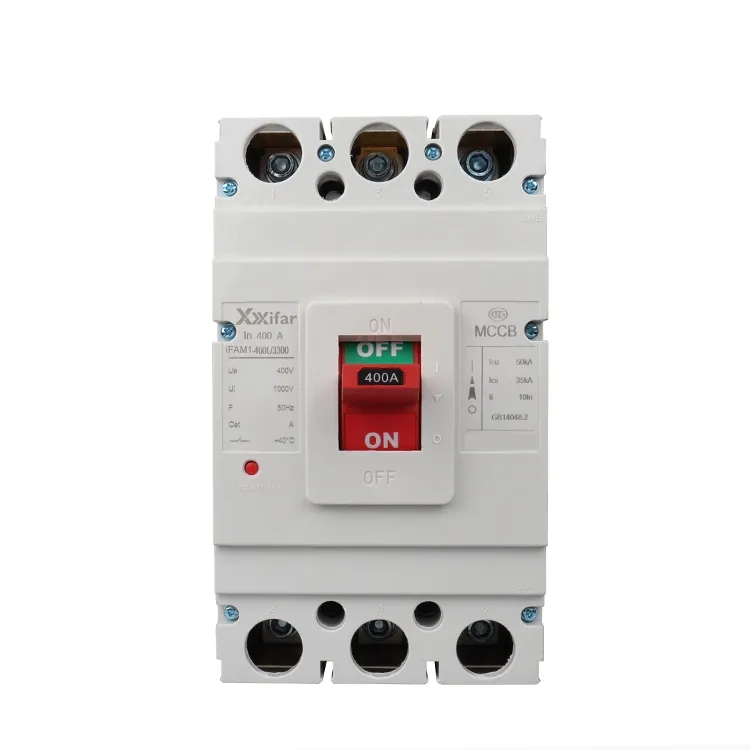

قاطع دائرة 400 أمبير Tpn 2p Mccb

 قواطع الدائرة 400 أمبير TPN 2P MCCB هي أجهزة حماية شائعة الاستخدام في أنظمة توزيع الجهد المنخفض. تتمثل الوظيفة الأساسية لقاطع الدائرة 400 أمبير tpn 2p mccb في اكتشاف التيارات غير الطبيعية، مثل الأحمال الزائدة والدوائر القصيرة. يمكن لقاطع الدائرة الكهربائية 400 أمبير tpn 2p mccb الذي تنتجه شركة Wenzhou XiFa Electric Power Equipment Co., Ltd أن يقطع الدائرة بسرعة لحماية كل من المعدات والأفراد.

يعتمد مبدأ التشغيل لقاطع الدائرة 400 أمبير tpn 2p mccb على آلية الرحلة المغناطيسية الحرارية. في ظل ظروف التحميل الزائد، يقوم عنصر حراري بتسخين شريط ثنائي المعدن ليتسبب في ثنيه وتشغيل آلية الرحلة. وفي الوقت نفسه، في حالة حدوث ماس كهربائي، فإن العنصر المغناطيسي في قاطع الدائرة 400 أمبير tpn 2p mccb يولد قوة كهرومغناطيسية لحظية تعمل مباشرة على تشغيل نظام التعثر. يجعل تصميم الحماية المزدوجة هذا قواطع دوائر 400 أمبير tpn 2p mccb لا غنى عنها في التركيبات الكهربائية الصناعية والتجارية والسكنية.

إذا أخذنا MCCBs المتوافقة مع معايير اللجنة الكهروتقنية الدولية كمثال، فإن تصميمها يجب أن يلبي متطلبات الأداء الكهربائي والسلامة الصارمة. الوحدات النموذجية مناسبة لجهود الإدخال التي تصل إلى 230 فولت تيار متردد في الأنظمة أحادية الطور، مما يجعل قواطع الدائرة 400 أمبير tpn 2p mccb مناسبة تمامًا لمعظم التطبيقات السكنية والصناعية الخفيفة. مع تصنيف الحماية IP20، يمكن لحاوية العلبة المصبوبة المكونة من قواطع دوائر 400 أمبير tpn 2p mccb أن تمنع بشكل فعال دخول الأجسام الصلبة الأكبر من 12.5 مم، وهو ما يكفي للبيئات الداخلية الجافة. بالإضافة إلى ذلك، فإن الحفاظ على رطوبة التشغيل بنسبة 15% تقريبًا يساعد في الحفاظ على أداء العزل ويساهم في إطالة عمر الخدمة.

معلمة قاطع الدائرة 400 أمبير TPN 2P MCCB:

أسباب احتراق قاطع الدائرة 400 أمبير TPN 2P MCCB

بشكل عام، يكون عطل قاطع الدائرة 400 أمبير tpn 2p mccb نتيجة لعوامل مساهمة متعددة، والتي تشمل التحميل الكهربائي غير الطبيعي، وضعف التوصيلات، وأخطاء المكونات الداخلية. يجب تقييم السبب الدقيق في سياق ظروف مثل الحمل الزائد أو ماس كهربائى أو عطل ميكانيكي.

مشاكل الحمل والتوصيل الكهربائي:

1. الحمل الزائد والدائرة القصيرة: يؤدي التشغيل المطول تحت الحمل الزائد إلى تراكم الحرارة، بينما قد يتجاوز تيار الدائرة القصيرة المفاجئ قدرة المقاطعة لقاطع الدائرة 400 أمبير tpn 2p mccb مما يؤدي إلى حدوث تلف.

2. ضعف الاتصال: تؤدي المحطات السائبة أو التوصيلات غير الصحيحة أو ضغط الاتصال غير الكافي إلى زيادة مقاومة الاتصال. يمكن أن يؤدي ذلك إلى ارتفاع درجة حرارة موضعية أثناء التدفق الحالي أو حرق جهات الاتصال أو أشرطة التوصيل.

3. حجم الموصل غير المناسب: لا يمكن للموصلات ذات الحجم الصغير حمل تيار الحمل المطلوب، مما يتسبب في ارتفاع درجة الحرارة وتلف القاطع في نهاية المطاف. وبالمثل، قد ترتفع درجة حرارة الملفات ذات قطر السلك غير الكافي وتفشل مع مرور الوقت.

المكونات الداخلية والأعطال الميكانيكية:

1. احتراق الملف: قد يؤدي إغلاق أو تعثر ملفات قاطع الدائرة 400 أمبير tpn 2p mccb إلى ارتفاع درجة الحرارة والاحتراق إذا أصبح القلب الحديدي عالقًا أو في حالة فشل المفاتيح المساعدة. فهو يترك الملف نشطًا لفترة طويلة جدًا.

2. فشل إطفاء القوس: يمكن أن يؤدي تلف شلال القوس، مثل فقدان حواجز القوس، إلى منع انقراض القوس بشكل صحيح. فهو يسمح لدرجات الحرارة المرتفعة بإتلاف الأجزاء الداخلية.

3. التشويش الميكانيكي: يمكن أن تؤدي الأخطاء في آلية التشغيل إلى تأخير عملية التعثر. إذا لم يكتمل الانقطاع في الوقت المناسب، فقد يستمر القوس، مما قد يتسبب في حدوث تمزق أو نشوب حريق.

العوامل البيئية وقلة الصيانة:

1. الظروف البيئية: الرطوبة العالية والغبار تقلل من أداء العزل وتزيد من خطر حدوث دوائر قصيرة لقاطع الدائرة 400 أمبير tpn 2p mccb. في بعض الحالات، يمكن أن تؤدي المستويات المرتفعة من الملوثات الموصلة إلى انهيار مرحلة إلى مرحلة.

2. التقادم والتآكل: مع مرور الوقت، قد تمتص المواد العازلة الرطوبة وقد تتآكل المكونات. بدون الفحص والصيانة المنتظمة، يمكن أن تؤدي هذه المشكلات إلى أعطال خطيرة في عمل قاطع الدائرة الكهربائية بقدرة 400 أمبير TPN 2P MCCB.
