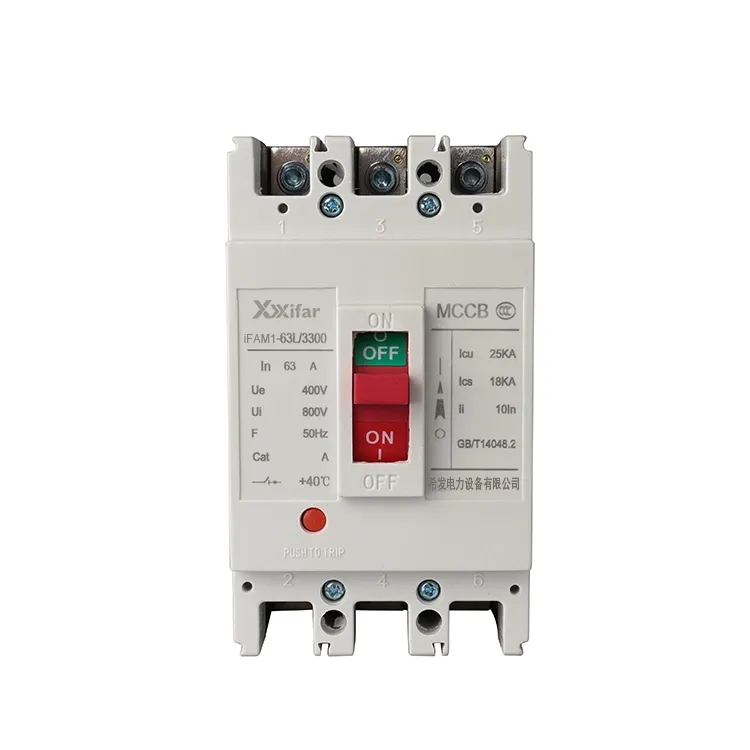

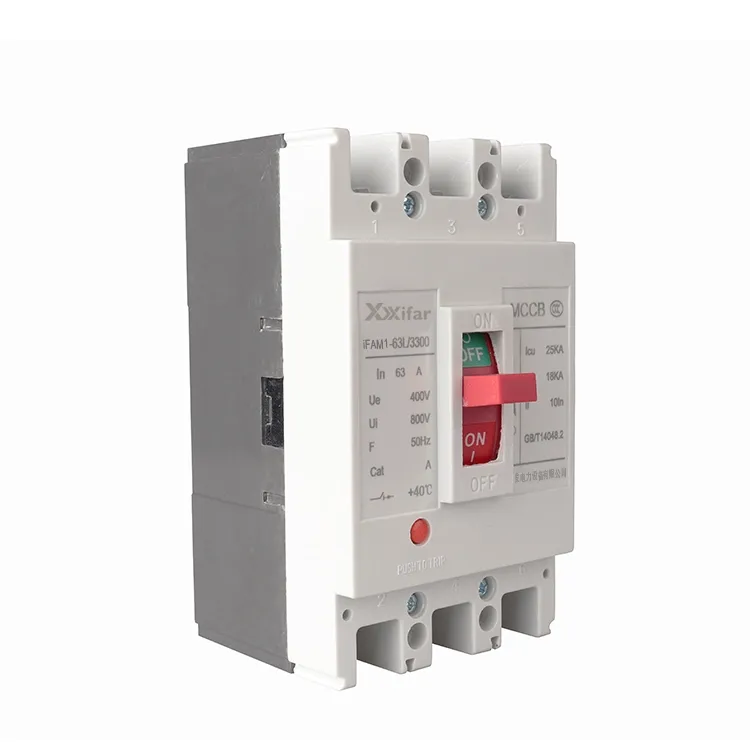

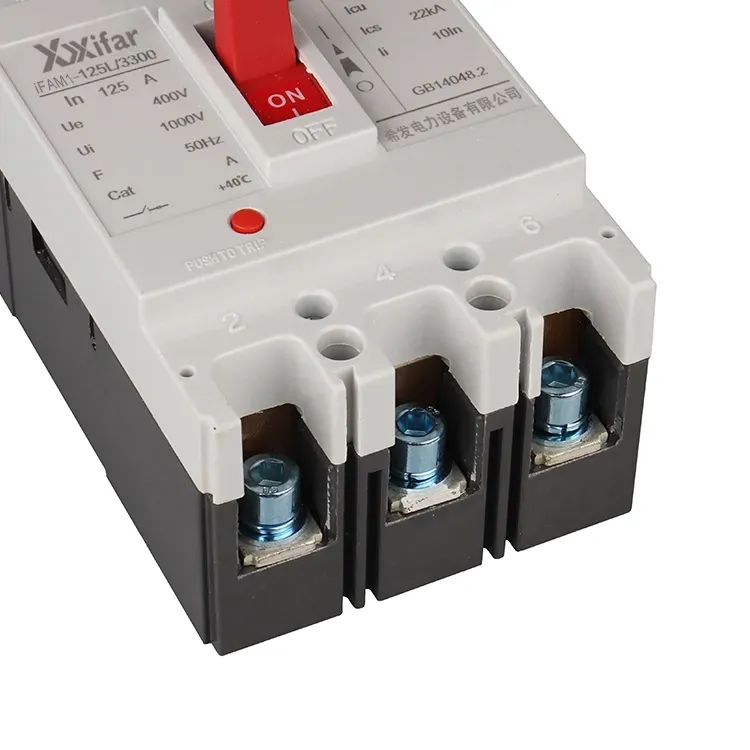

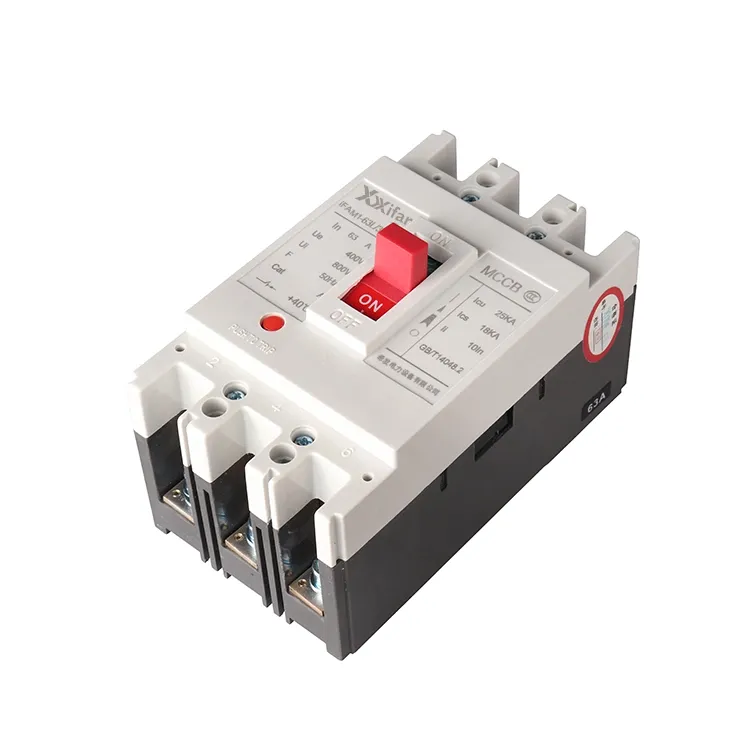

63a 3p قاطع الدائرة المقولب

مبادئ تشغيل قواطع الدائرة المقولبة 63a 3p

(1) الاستشعار الحالي والانقطاع

داخل قاطع الدائرة الكهربية المصبوب 63a 3p، يقوم عنصر الاستشعار بمراقبة التيار المتدفق عبر الدائرة. عندما يرتفع التيار فوق مستوى محدد مسبقًا، فإنه يولد قوة مغناطيسية تعمل على تشغيل آلية التعثر. فهو يتسبب في فتح نقاط الاتصال بسرعة وكسر الدائرة، بناءً على مبدأ العمل الكهرومغناطيسي.

(2) الحماية الحرارية

في ظل ظروف التحميل الزائد، يتم تسخين العنصر الحراري لقاطع الدائرة المقولب 63a 3p. ينحني الشريط ثنائي المعدن مع ارتفاع درجة الحرارة، والذي بدوره يطلق آلية الرحلة ويفصل الدائرة الرئيسية. وهذا يمنع ارتفاع درجة الحرارة ويقلل من خطر نشوب حريق بسبب التيار الزائد لفترة طويلة.

(3) تحت الجهد وتعثر التحويلة

عندما ينخفض ​​جهد الإمداد إلى ما دون مستوى معين، ينقطع عضو الإنتاج الموجود في مصدر الجهد المنخفض، مما يؤدي إلى تشغيل آلية الرحلة وفتح الدائرة. بالإضافة إلى ذلك، عندما يتم تنشيط جهاز رحلة التحويلة، يتم سحب عضو الإنتاج الخاص به ويقوم أيضًا بتنشيط نفس آلية التعثر، مما يؤدي إلى فصل الدائرة الرئيسية.

الوظائف الرئيسية لقواطع الدائرة المقولبة 63a 3p

(1) حماية ماس كهربائى

في حالة حدوث ماس كهربائي، يرتفع التيار بشكل حاد إلى قيمة عالية جدًا. يستجيب قاطع الدائرة المقولب 63a 3p بشكل فوري تقريبًا، مما يفتح الدائرة لحماية المعدات من الإجهاد الكهربائي الشديد.

(2) حماية الزائد

إذا تجاوز تيار الحمل القيمة المقدرة لفترة من الوقت، فإن قاطع الدائرة الكهربية ذو القالب 63a 3p سوف يتعطل تلقائيًا. فهو يساعد على منع ارتفاع درجة الحرارة وتلف الأسلاك والمعدات المتصلة.

(3) قطع الاتصال التلقائي

عندما يحدث خطأ، يمكن لقاطع الدائرة الكهربائية المقولب 63a 3p أن يقطع مصدر الطاقة دون تدخل يدوي. علاوة على ذلك، تلعب الوظيفة دورًا مهمًا في حماية كل من المعدات والأفراد داخل النظام الكهربائي.

63a 3p معلمة قاطع الدائرة المقولبة:

الفرق بين قاطع الدائرة المقولب 63a 3p وقواطع الدائرة المصغرة

1. قدرة كسر ماس كهربائى:

هناك فرق واضح في القدرة على انقطاع الخطأ. توفر قواطع الدائرة المقولبة 63a 3p عادةً قدرة كسر نهائية تبلغ حوالي 36 كيلو أمبير إلى 120 كيلو أمبير عند 400 فولت، في حين يتم تصنيف قواطع الدائرة المصغرة 63a 3p عادةً في نطاق 6 كيلو أمبير إلى 10 كيلو أمبير.

2. إمكانية تعديل خصائص الحماية:

باستخدام 63a 3p MCCB، يمكن ضبط الحماية من الحمل الزائد والدائرة القصيرة بشكل مستقل، ويمكن تعديل قيم الرحلة يدويًا. يمكن لوحدات الرحلة الإلكترونية أن توفر حماية متعددة المراحل. في المقابل، يتميز 63a 3p MCB بخصائص حماية ثابتة، والتي تستخدم آلية حرارية مغناطيسية مدمجة مع منحنيات B أو C أو D القياسية التي لا يمكن تعديلها.

3. التثبيت والقوة الميكانيكية:

يتم تثبيت قواطع الدائرة المقولبة 63a 3p بشكل عام باستخدام البراغي لضمان اتصال أكثر أمانًا. يجعلها مناسبة للتطبيقات والبيئات الحالية الأعلى ذات الاهتزاز. من ناحية أخرى، تم تصميم MCBs 63a 3p للتثبيت السريع على قضبان DIN القياسية مقاس 35 مم، وهي مريحة ولكنها توفر متانة ميكانيكية أقل.

4. التطبيقات النموذجية:

تُستخدم 63a 3p MCCBs على نطاق واسع في أنظمة توزيع الطاقة الصناعية، وحماية المحركات، ودوائر التغذية على المستويات الثانوية أو الثالثة. ومع ذلك، فإن 63A 3P MCBs مخصص بشكل أساسي لدوائر التوزيع النهائية، مثل منافذ الإضاءة والمقابس في المنشآت السكنية أو التجارية.
