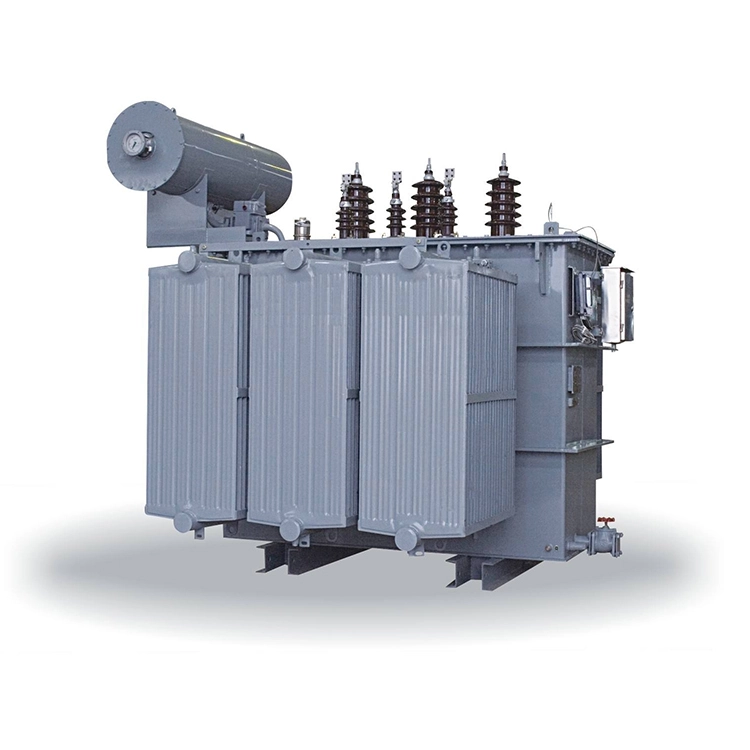

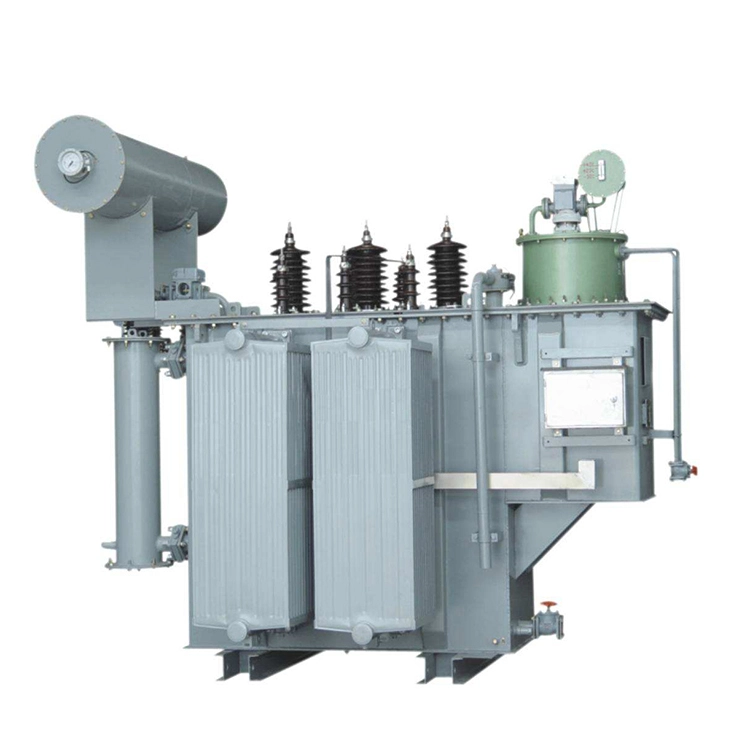

تم تصميم المحول المغمور بالزيت S9 11kv 33kv 50/60hz 5000kva من فولاذ السيليكون المدلفن على البارد عالي الجودة لتحقيق أداء مغناطيسي ممتاز. يعتمد القلب تصميمًا مشتركًا متعدد الخطوات بالكامل مع هيكل مقطعي محسّن، مما يساعد على تحسين الكفاءة وتقليل الخسائر. يتم استخدام معدات القطع المتقدمة أثناء الإنتاج لضمان المعالجة الدقيقة والتحكم الصارم في نتوءات القلب. تم تطوير نظام اللف وهيكل العزل لاستخدام مفاهيم التصميم المحسنة التي تعمل على تحسين الأداء الكهربائي، وتعزيز قدرة تحمل الدائرة القصيرة، وتقليل فقدان الحمل والحمل.
|
اسم المنتج |
S 9 11kv 33kv 50/60hz 5000kva محول مغمور بالزيت |
|
|
نوع المحول |
محول الطاقة المغمور بالزيت |
|
|
القدرة المقدرة |
5000 كيلو فولت أمبير أو 5 مللي فولت أمبير |
|
|
التردد المقدر |
50 هرتز أو 60 هرتز |
|
|
نسبة الجهد |
33 كيلو فولت / 11 كيلو فولت |
|
|
مستوى العزل |
تيار متردد 70 كيلو فولت / لي 170 كيلو فولت |
|
|
مجموعة المتجهات |
Yd11 |
|
|
اضغط على المغير |
يكتب |
خارج الخط / على الخط التنصت مبدل |
|
يتراوح |
±2*2.5%;±3*2.5% |
|
|
لا يوجد فقدان للحمل |
5.40 كيلو واط ± 15% |
|
|
فقدان الحمل عند 75 درجة مئوية |
33.03 كيلو واط ± 15% |
|
|
مقاومة |
7% ± 10% |
|
1. إن المحول المغمور بالزيت 11kv 33kv 50/60hz 5000kva يتميز بموثوقية تشغيلية عالية مع أداء تقني متقدم وكفاءة اقتصادية متوازنة بشكل جيد.
2. يستخدم القلب بنية مشتركة متدرجة مكونة من ثلاثة أقسام مع معالجة خاصة لطلاء السطح لتعزيز تقليل فقدان الطاقة وضوضاء التشغيل.
3. إن ترتيب اللف المحسن جنبًا إلى جنب مع قنوات دوران الزيت المحسنة وتصميم العزل المحسن يعزز القوة الميكانيكية ويزيد من مقاومة ضغوط الدائرة القصيرة.
4. يتم تصنيع قلب المحول المغمور بالزيت 11kv 33kv 50/60hz 5000kva من صفائح فولاذ السيليكون المدرفلة على البارد، في حين أن اللفات مصنوعة من النحاس عالي النقاء الخالي من الأكسجين. تم تطوير المنتج لاستخدام مبادئ هندسية مثبتة وتقنيات تصنيع متقدمة.
5. يتم التحقق من صحة كل عملية تصميم وتصنيع من خلال اختبار النوع الشامل لضمان الجودة والأداء المتسقين.
6. تتوفر خدمات التصميم والتصنيع المخصصة لتلبية متطلبات المشروع المحددة. المحول المغمور بالزيت s 911kv 33kv 50/60hz 5000kva مناسب لشبكات نقل وتوزيع الطاقة، والمرافق الصناعية، وعمليات التعدين، ومحطات المرافق الفرعية، ومجموعة واسعة من التطبيقات التجارية وتطبيقات المستخدم النهائي.
تستخدم المحولات المغمورة بالزيت 125kva 35kv 400v الزيت العازل كوسيلة تبريد أساسية في نظام الكهرباء الحديث. عندما يدور الزيت بشكل طبيعي داخل المحول، فإنه ينقل الحرارة بعيدًا عن اللفات والقلب، مما يسمح للطاقة الحرارية الزائدة بالتبدد بفعالية. تساعد عملية التبريد الفعالة هذه في الحفاظ على درجات حرارة تشغيل مستقرة أثناء الخدمة المستمرة وتساهم في إطالة عمر المعدات، مقارنة بالمحولات من النوع الجاف.
بالإضافة إلى وظيفة التبريد، يوفر الزيت العازل مستوى عاليًا من العزل الكهربائي. وفي المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت، فإنه يخلق حاجزًا موثوقًا بين مكونات الجهد العالي والجهد المنخفض، مما يقلل من مخاطر الأعطال الكهربائية والوميض والدوائر القصيرة. يساعد الزيت أيضًا على توزيع الضغط الكهربائي بشكل متساوٍ داخل المحولات المغمورة بالزيت لحماية أنظمة العزل الداخلية وتحسين السلامة التشغيلية بشكل عام.
يسمح تصميم المحول المغمور بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت بدمج المكونات الرئيسية في هيكل مدمج نسبيًا، مما يساعد على تقليل متطلبات مساحة التثبيت. يحمي الخزان الفولاذي المحكم التجميع الداخلي من الرطوبة والغبار والمؤثرات البيئية الأخرى لضمان أداء يمكن الاعتماد عليه في ظل نطاق واسع من ظروف التشغيل.
تكون إجراءات الصيانة واضحة بشكل عام نظرًا لتصميم الخزان العملي. عند الحاجة إلى الفحص أو الخدمة أو استبدال المكونات، يمكن للفنيين الوصول إلى الأجزاء الداخلية من خلال فتحة الخزان. يساعد وجود الزيت العازل أيضًا في الحفاظ على المكونات الداخلية عن طريق تقليل التلوث وتبسيط أنشطة الصيانة الروتينية.
تم تصميم المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت لتعمل مع فقد منخفض للطاقة، مما يساعد المستخدمين على تقليل استهلاك الطاقة وتكاليف التشغيل. يساهم الدوران الأمثل للزيت وتبديد الحرارة في التشغيل الأكثر هدوءًا عن طريق تقليل مستويات الضوضاء والاهتزاز. ونتيجة لذلك، توفر المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت حلاً فعالاً ومسؤولًا بيئيًا لأنظمة توزيع الطاقة الحديثة.
|
اسم المنتج |
محول مغمور بالزيت 125kva 35kv 400v |
|
|
نوع المحول |
محول توزيع مغمور بالزيت |
|
|
القدرة المقدرة |
125 كيلو فولت أمبير |
|
|
أعلى الجهد |
40.5 كيلو فولت |
|
|
الصمود في وجه نبضة البرق |
200 كيلو فولت |
|
|
تحمل تردد الطاقة |
80 كيلو فولت |
|
|
مجموعة المتجهات |
داين11؛ ين0 |
|
|
اضغط على المغير |
يكتب |
مغير الصنبور غير النشط |
|
يتراوح |
±5% في 2.5% خطوات |
|
|
كفاءة |
≥ 98% |
|
|
المعاوقة (المملكة المتحدة) |
4% ± 10% |
|
وفقًا لأحدث تقرير صادر عن شركة Global Market Insights Inc.، من المتوقع أن يصل سوق محولات الطاقة العالمية المغمورة بالزيت إلى 25.1 مليار دولار أمريكي بحلول عام 2034. ومقارنة بـ 14.1 مليار دولار أمريكي في عام 2024 وما يقدر بـ 15.1 مليار دولار أمريكي في عام 2025، من المتوقع أن ينمو السوق بمعدل نمو سنوي مركب قدره 5.8 بالمائة. إن النمو المطرد لسوق المحولات المغمورة بالزيت مدفوع بشكل أساسي بثلاثة عوامل:
وتقوم العديد من البلدان بتحديث وتوسيع شبكات الطاقة لديها، مما يخلق طلبا قويا على المحولات الجديدة. في عام 2023، خصصت وزارة الطاقة الأمريكية 18 مليون دولار أمريكي لدعم تطوير محولات مغمورة بالزيت أكثر متانة وكفاءة في استخدام الطاقة.
يؤدي التوسع في طاقة الرياح والطاقة الشمسية إلى تسريع الطلب على المحولات في جميع أنحاء العالم. وفي الوقت نفسه، تخطط أوروبا لاستثمار 555.5 مليار دولار أمريكي في تحديث الشبكة بحلول عام 2040 لدعم تكامل مشاريع طاقة الرياح البحرية. أكثر من أي وقت مضى، توفر منطقة آسيا والمحيط الهادئ أيضًا إمكانات نمو كبيرة. وبحلول عام 2030، من المتوقع أن تمثل الطاقة المتجددة حوالي 25% من قدرة توليد الطاقة العالمية.
يستمر الطلب العالمي على الكهرباء في الزيادة مع نمو الاقتصادات وتوسع الصناعات.
وفي الصين تجاوز استهلاك الكهرباء تريليون كيلوواط/ساعة في شهر واحد للمرة الأولى، وهو ما يعادل تقريباً الاستهلاك السنوي من الطاقة في اليابان. وفي أبريل 2024، وقعت البرازيل عقودًا بقيمة 4.06 مليار دولار أمريكي لخطوط نقل ومحطات فرعية جديدة. وفي جميع أنحاء أفريقيا، ينمو الطلب على الكهرباء بنحو 4 في المائة سنويا، مدفوعا بالتنمية الصناعية واتصالات الشبكات عبر الحدود.
تخلق هذه الاتجاهات فرصًا طويلة المدى للمحولات المغمورة بالزيت وتدعم النمو المستدام للسوق في جميع أنحاء العالم.
