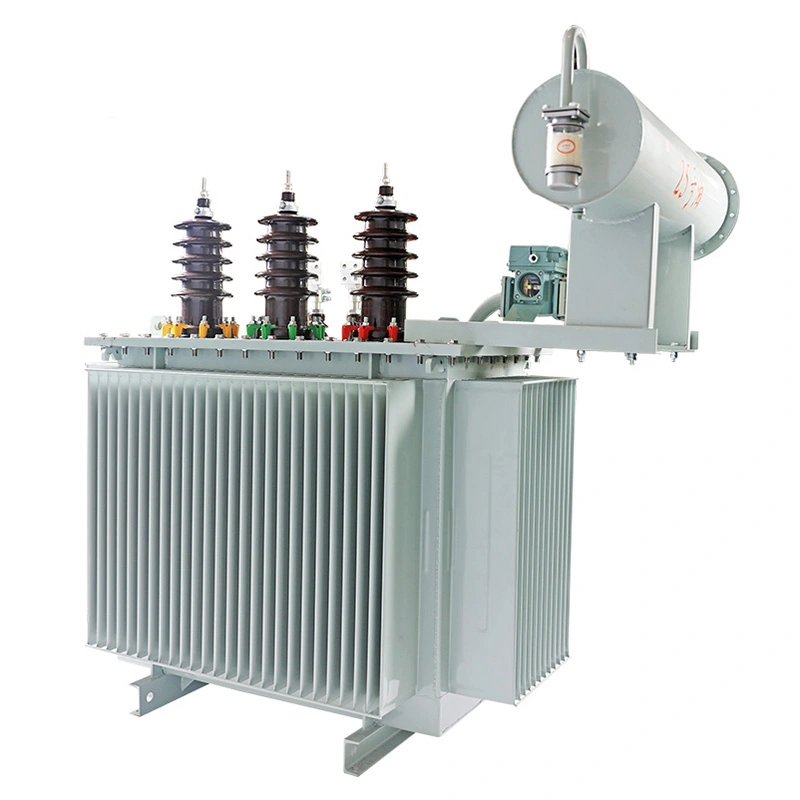

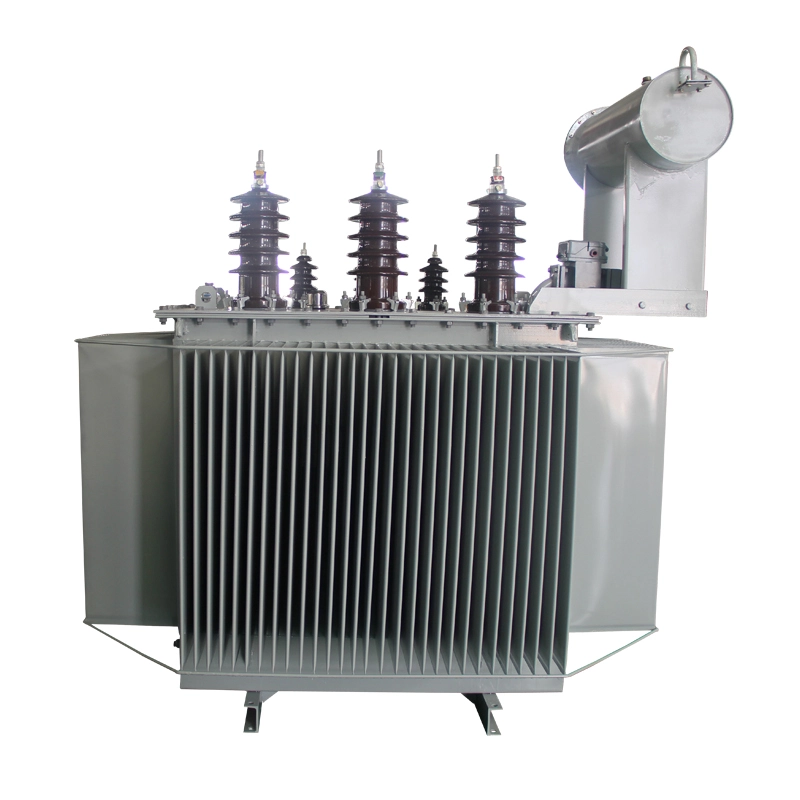

يتوافق محول طاقة الحمل ثلاثي الطور s11 35kv 1000kva مع معايير IEC وGB. هذا المنتج لديه نطاق تنظيم جهد عدم التحميل بـ 35±3*2.5% kV و38.5±3*2.5% kV. يمكن تعديله يدويًا أو كهربائيًا أو تلقائيًا ضمن نطاق تنظيم الجهد عن طريق مفتاح تنظيم جهد عدم التحميل على الجانب الأساسي لضمان استقرار جهد الخرج. بالنسبة للمحولات التي تزيد عن 6300 كيلو فولت أمبير عند مستوى 35 كيلو فولت، فإن استخدام خزانات الزيت ذات الألواح المطوية يعزز بشكل كبير القوة الميكانيكية لخزان الزيت، ويقلل اللحامات، ويحسن جودة مظهر المحول، وله فوائد اقتصادية جيدة.
|
اسم المنتج |
ثلاث مراحل S11 35kv 1000kva على محول طاقة الحمل |
|
القدرة المقدرة |
1000 كيلو فولت أمبير |
|
الفولطية المقدرة (جانب الجهد العالي) |
35 كيلو فولت / 38.5 كيلو فولت |
|
الفولطية المقدرة (جانب الجهد المنخفض) |
0.4 كيلو فولت (400 فولت) / 6.3 كيلو فولت / 10.5 كيلو فولت (قابل للتخصيص) |
|
مجموعة المتجهات |
Yd11 (HV Star / LV Delta، موصى به) Yyn0 (اختياري لـ 400 فولت منخفض) |
|
التردد المقدر |
50 هرتز |
|
فقدان عدم التحميل |
.151.15 كيلووات (لكل جيجابايت/T 6451) |
|
فقدان الحمل (عند 75 درجة مئوية) |
.11.46 - 11.54 كيلو واط |
|
عدم التحميل الحالي |
≥0.9% – 1.8% (القيمة القياسية ≥0.9%) |
|
مقاومة ماس كهربائى |
6.5% (القيمة القياسية) |
|
فئة العزل |
الفئة أ (مغمورة بالزيت) |
|
طريقة التبريد |
ONAN (زيت طبيعي، هواء طبيعي / مبرد ذاتيًا) |
|
درجة الحماية |
IP20، IP23 (العلبة الخارجية اختيارية) |
1. استهلاك الطاقة منخفض وتأثير توفير الطاقة ملحوظ. ومن الجدير بالذكر أنه تم تقليل فقدان عدم التحميل بشكل كبير، حيث بلغ متوسطه حوالي 25% أقل من المعيار الوطني GB/T6451.
2. يتكون القلب من صفائح الفولاذ السليكونية المدرفلة على البارد ذات الجودة العالية. يضمن خط القطع المتقاطع المتقدم محليًا أن تكون نتوءات القطع أقل من 0.02 مم. تتميز العملية بأكملها بمفاصل مشطوفة كاملة، بدون ثقب، وبدون تداخل بين المقرين. يتم تكديس الأعمدة الأساسية وربطها معًا لتشكل وحدة مدمجة ومسطحة وصلبة. وهذا يقلل بشكل فعال من فقدان الحمل، وعدم وجود حمل، وضوضاء المحول.
3. إن ملفات محولات الطاقة ثلاثية الطور s11 35kv 1000kva مصنوعة من النحاس الخالي من الأكسجين عالي النقاء، مما يقلل بشكل فعال من فقدان النحاس. زوايا وسادات الملف وقضبان الدعم مستديرة، مما يؤدي إلى مجال كهربائي موحد وزيادة الموثوقية. يتم تعزيز دعم اللف الداخلي لتعزيز استقراره ومنع عدم الاستقرار والتشوه.
4. جدار الخزان مصنوع من قطعة واحدة من الصفائح الفولاذية. يتم تشكيله في هيكل مموج بواسطة آلة ضغط كبيرة، مما يقلل من عدد اللحامات، ويعزز القوة الميكانيكية، ويوسع منطقة امتصاص الحرارة، ويحسن تأثير تبديد الحرارة، وفي الوقت نفسه، يتجنب جدار الخزان المموج الانعكاس المستوي للموجات الصوتية، وبالتالي تقليل الضوضاء. إن محول الطاقة ثلاثي الطور s11 35kv 1000kva ككل جميل وبسيط.
5. يتم اعتماد خزان الزيت من نوع الكبسولة، والذي يبطئ بشكل فعال عملية الشيخوخة لزيت المحولات. يمكن لمقياس مستوى الزيت من نوع المؤشر أن يمنع حدوث مستوى زيت كاذب ويحل مشكلة شيخوخة زيت المحولات الناتجة عن الضوء؛ مرحل الغاز مع جهاز تجميع الغاز مناسب للصيانة والتشغيل.
6. يتم إجراء معالجة خاصة على جزء الختم من ثلاث مراحل s11 35kv 1000kva على خزان زيت محول الطاقة، ويتم رش جسم الخزان بالكامل بالطلاء لإزالة الزوايا الحادة والنتوءات وخبث اللحام الناتج أثناء المعالجة، ولتعزيز التصاق الطلاء.
