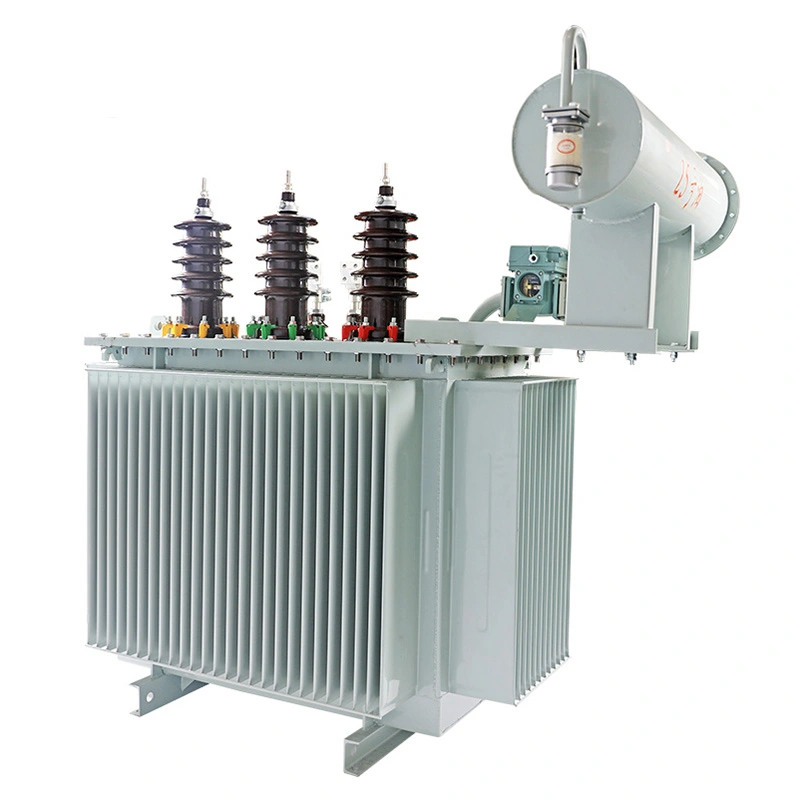

محولات توزيع 1000 ك.ف.أ جهد 11 إلى 33 ك.ف.أ

يعد محول طاقة التوزيع بقدرة 1000 كيلو فولت أمبير من 11 إلى 33 كيلو فولت من المعدات الكهربائية الرئيسية ذات الجهد المتوسط، ويتم تصنيعه بما يتماشى مع معايير IEC 60076 وGB 1094. إنه يحول طاقة الإدخال 11 كيلو فولت إلى مخرج 33 كيلو فولت، مما يحقق نقل الطاقة بين مستويات الجهد، ويستخدم على نطاق واسع في المجمعات الصناعية ومحطات الطاقة وتطوير الشبكة الريفية والمؤسسات الصناعية الكبيرة.

اعتماد مجموعة ناقلات YNd11، ونواة فولاذية من السيليكون CRGO ولفائف نحاسية نقية، ومحول طاقة توزيع 1000 كيلو فولت أمبير من 11 إلى 33 كيلو فولت يتميز باستهلاك منخفض للطاقة، وقدرة تحميل زائد قوية وأداء مستقر. مع عدم وجود تنظيم لجهد الحمل بنسبة ±2×2.5%، فإنه يضمن إخراجًا مستقرًا، كما أن هيكله المحكم الغلق يناسب التركيب الداخلي والخارجي، مما يوفر دعمًا موثوقًا للطاقة لمختلف السيناريوهات.

يستخدم محول طاقة توزيع 1000 كيلو فولت أمبير من 11 إلى 33 كيلو فولت بشكل أساسي في سيناريوهات تعزيز الجهد لشبكات الطاقة ذات الجهد المتوسط.

وتشمل مجالات التطبيق المحددة ما يلي:

1. المجمعات الصناعية والمؤسسات الصناعية والتعدينية الكبيرة: تحويل الطاقة 11 كيلو فولت المولدة من محطات الطاقة الخاصة بها أو التي يتم الحصول عليها من شبكة الطاقة إلى طاقة عالية الجهد 33 كيلو فولت لنقل الطاقة الداخلية وإمدادات الطاقة إلى المعدات الكبيرة.

2. محطات توليد الطاقة والمحطات الفرعية: تستخدم كمعدات تعزيز الجهد لمجموعات التوليد، وتحويل طاقة الجهد المنخفض الناتجة عن المولدات إلى طاقة جهد عالي 33 كيلو فولت وربطها بشبكة كهرباء الجهد المتوسط.

3. ترقية شبكة الطاقة الريفية: زيادة مستوى الجهد لشبكة الطاقة الريفية، وتقليل خسائر النقل، وضمان استقرار إمدادات الطاقة الريفية.

4. مواقع البناء الكبيرة ومشاريع إمدادات الطاقة المؤقتة: توفير طاقة عالية الجهد مستقرة 33 كيلو فولت لآلات البناء الكبيرة وأنظمة إمدادات الطاقة المؤقتة.

المعلمة التقنية:

س: ما هي معايير صيانة زيت المحولات؟ متى يكون تجديد الزيت أو استبداله ضروريًا؟

ج: يعتمد محول طاقة التوزيع بقدرة 1000 كيلو فولت أمبير من 11 إلى 33 كيلو فولت هيكلًا مغلقًا بالكامل. في ظل التشغيل العادي دون تسرب الزيت، ليست هناك حاجة لتجديد الزيت بشكل متكرر.

إرشادات الصيانة: أخذ عينات لاختبار زيت المحولات كل سنة إلى سنتين، واختبار جهد الانهيار، ومحتوى الرطوبة، وقيمة الحمض. إذا كان مستوى الزيت أقل من المقياس القياسي، أو كان لون الزيت داكنًا أو عكرًا، أو تجاوز محتوى الرطوبة المعيار، أو انخفضت قوة العزل، فيجب تجديد الزيت في الوقت المناسب أو استبدال الزيت بشكل عام. يمنع منعا باتا خلط ماركات مختلفة أو زيوت محولات من شركات مصنعة مختلفة. بعد استبدال الزيت، يلزم إجراء استنفاد كامل لتجنب أخطاء التفريغ المحلية الناتجة عن فقاعات الهواء في الزيت.

س: ما هي مجموعة قيمة مقاومة الدائرة القصيرة القياسية لمحول طاقة توزيع 1000 كيلو فولت أمبير من 11 إلى 33 كيلو فولت؟ ما هي أهمية هذا الإعداد؟

ج: تم ضبط مقاومة الدائرة القصيرة القياسية على 6.5%. هذه القيمة هي المعيار الوطني وإعداد معايير IEC لمحول طاقة التوزيع بقدرة 1000 كيلو فولت أمبير من مستوى 11 إلى 33 كيلو فولت. ولا يمكن تغييره بشكل تعسفي.

تكمن أهمية التصميم الأساسي في: أولاً، أنه يحد بشكل فعال من ذروة تيار الدائرة القصيرة أثناء أخطاء الدائرة القصيرة للشبكة، ويقلل من تأثير القوة الدافعة الكهربائية للدائرة القصيرة على ملفات المحولات والقلب، ويتجنب الأخطاء الرئيسية مثل تشوه الملف والتلف الأساسي؛ ثانيًا، فهو يطابق سعة الدائرة القصيرة لشبكة الجهد المتوسط، ويضمن التنسيق الدقيق لإعدادات المفاتيح الكهربائية وأجهزة حماية المرحل، ويمنع تعثر الأعطال بشكل زائد، ويضمن استقرار نظام توزيع الجهد المتوسط ​​بأكمله؛ ثالثًا، يتحكم في معدل تعديل الجهد لمحول طاقة التوزيع 1000 كيلو فولت أمبير من 11 إلى 33 كيلو فولت، ويتجنب انحراف الجهد المفرط أثناء تقلبات الحمل، ويضمن أن جودة مصدر الطاقة تلبي المعايير.
