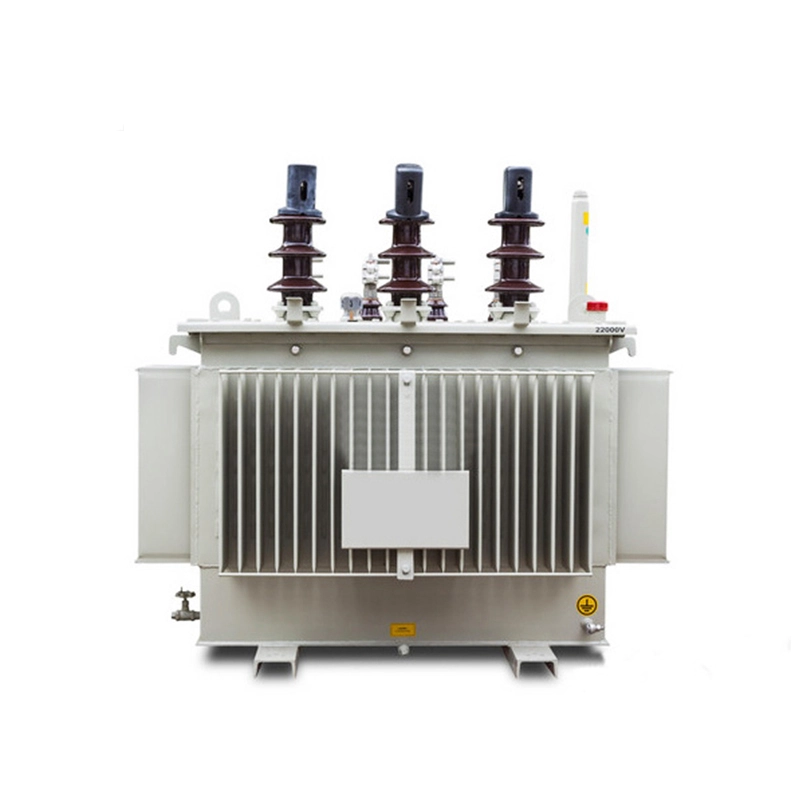

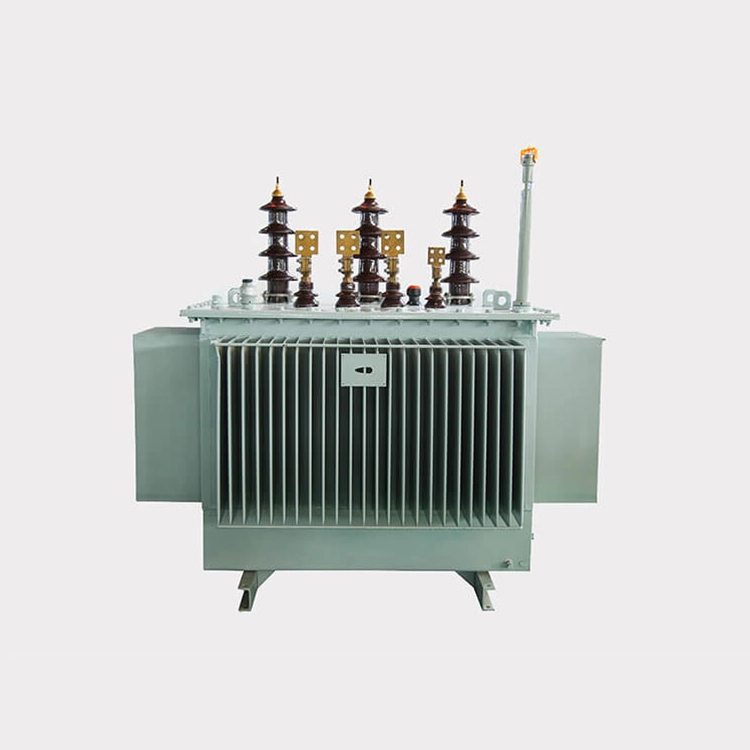

محولات كهرباء 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير

يعد محول الطاقة من 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير من المعدات الكهربائية الرئيسية التي لا غنى عنها في مجال نقل الطاقة وتوزيعها. فهو يحقق تحويل الجهد ونقل الطاقة استنادًا إلى مبدأ الحث الكهرومغناطيسي. تتكون المعدات بشكل أساسي من قلب ولفائف وهيكل تبديد الحرارة ومكونات حماية السلامة، مع هيكل مستقر وتشغيل موثوق.

يستخدم محول الطاقة من 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير صفائح فولاذية من السيليكون ذات نفاذية مغناطيسية عالية الجودة ومدرفلة على البارد كمواد ويعتمد عملية تصفيح تقدمية متعددة المراحل بزاوية 45 درجة كاملة، مما يضمن عدم فقدان الحمل وعدم تقليل تيار الحمل بشكل كبير، وانخفاض مستوى الضوضاء.

بالنسبة لمحولات الجهد المنخفض من 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير، باستثناء تلك ذات السعة الصغيرة التي تستخدم الأسلاك النحاسية، فإن الهيكل العام عبارة عن ملف أسطواني برقائق نحاسية؛ يعتمد ملف الجهد العالي هيكلًا أسطوانيًا متعدد الطبقات، باستخدام أسلاك مسطحة مغطاة بالورق أو أسلاك مطلية بالمينا.

من خلال اعتماد نفس تقنية اللف واستخدام آلة لف عالية السرعة، يتم التأكد من أن شد اللف يظل ثابتًا ويتم ترتيب حزمة الأسلاك بشكل وثيق، وبالتالي تحقيق توزيع متوازن للأمبير، ومجال مغناطيسي منخفض التسرب، وقوة ميكانيكية عالية، وقدرة قوية ضد ماس كهربائى.

المعلمة التقنية:

سمات:

1. الكفاءة العالية والحفاظ على الطاقة

يتم تقليل متوسط ​​فقدان الحمل لمحولات الطاقة من 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير بنسبة 30% مقارنة بمعيار GB/T6451، كما يتم تقليل متوسط ​​فقدان الحمل بنسبة 25%، كما يتم تقليل تكلفة التشغيل بنسبة 20% في المتوسط.

2. موثوقية عالية

تتمتع محولات الطاقة من 22 كيلو فولت إلى 400 فولت و200 كيلو فولت أمبير بقدرة قوية على مقاومة الدوائر القصيرة، ويمكن لتصميم الهيكل المحكم الغلق تمامًا أن يمنع دخول الأكسجين والرطوبة، مما يبطئ تقادم العزل ويطيل عمر الخدمة.

3. طول العمر والصيانة التشغيلية المجانية

خلال فترة الاستخدام العادية، ليست هناك حاجة لاستبدال زيت المحولات. تكلفة الصيانة منخفضة ويمكن أن يتجاوز عمر التصميم 20 عامًا.

س: ما هو هيكل وطريقة الختم لخزان الزيت لمحول الطاقة من 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير؟ كيف تتم معالجة سطح خزان الوقود؟

ج: يتم اعتماد خزان الزيت المموج بهيكل مغلق بالكامل (يمكن لحام حافة الخزان أو تثبيتها بمسامير). يتم تشكيل الألواح المموجة عن طريق طي الألواح الفولاذية المدرفلة على البارد، والتي لها وظائف تبديد الحرارة وضبط حجم الزيت من خلال التشوه المرن، ويمكن أن تحل محل خزان الزيت. وفيما يتعلق بتكنولوجيا الختم، يتم استخدام السيليكون شبه السائل المستورد كمادة مانعة للتسرب لمحولات الطاقة من 22 كيلو فولت إلى 400 فولت 200 كيلو فولت أمبير، وهي مقاومة لدرجات الحرارة المرتفعة ولا تتقدم في السن بسهولة، ولها أداء ختم جيد. تستخدم جميع أدوات التثبيت صواميل ذاتية القفل ومضادة للارتخاء.

علاوة على ذلك، يتم معالجة خزان الزيت عن طريق إزالة الصدأ بالسفع الرملي ورش المسحوق الكهروستاتيكي (مثل راتنجات الإيبوكسي أو طلاءات راتنجات الأكريليك)، بسماكة طبقة طلاء أكبر من 150 ميكرومتر، مما يوفر مقاومة للتآكل، ومقاومة الطقس، وخصائص مقاومة الشيخوخة.
