عند تشغيل محول طاقة من النوع الجاف بقدرة 25 كيلو فولت و2500 كيلو فولت أمبير ثلاثي الطور، فإن التيار الموجود في الملف الكهرومغناطيسي يولد مجالًا مغناطيسيًا، والذي ينتج تدفقًا مغناطيسيًا متناوبًا بشكل طبيعي. يؤدي هذا التدفق المغناطيسي المتغير إلى إحداث قوة دافعة كهربائية EMF في قلب الحديد. يدور المجال الكهرومغناطيسي المستحث في قلب الحديد داخل المستوى المتعامد مع اتجاه التدفق المغناطيسي، ولذلك يُسمى بالتيارات الدوامية. تتسبب خسائر التيار الدوامي أيضًا في تسخين قلب الحديد.
يتكون القلب الحديدي لمحولات الطاقة من النوع الجاف بقدرة 25 كيلو فولت و2500 كيلو فولت أمبير ثلاثي الطور في الغالب من مواد مغناطيسية حديدية. من الناحية العملية، تعمل المحولات دائمًا في ظل ظروف التيار المتردد، ولا يحدث فقدان الطاقة في مقاومة الملفات فحسب، بل أيضًا في القلب الحديدي المعرض للمجال المغناطيسي المتناوب. يُشار إلى فقدان الطاقة في قلب الحديد عمومًا باسم "فقدان النواة"، والذي يحدث بسبب عاملين: "فقدان التباطؤ" و"فقدان التيار الدوامي".
فقدان التباطؤ هو نوع من فقدان اللب الذي يحدث أثناء مغنطة قلب الحديد بسبب وجود التباطؤ. يتناسب حجم هذه الخسارة بشكل مباشر مع المساحة المحاطة بحلقة التباطؤ للمادة. يحتوي فولاذ السيليكون على حلقة تباطؤ ضيقة، وعند استخدامه كنواة للمحول، فإنه يظهر فقدان تباطؤ أقل، مما يقلل بشكل كبير من تأثير التسخين. النوى المصفحة يمكن أن تقلل من نوع آخر من فقدان النواة، "خسارة التيار الدوامي".
لتقليل فقدان التيار الدوامي، يتم إنشاء قلب محول الطاقة من النوع الجاف بقدرة 25 كيلو فولت و2500 كيلو فولت أمبير ثلاثي الطور من صفائح مغناطيسية حديدية معزولة عن بعضها البعض. وهذا يجبر التيارات الدوامية على التدفق على طول مسارات ضيقة ذات مساحات مقطعية أصغر، وبالتالي زيادة المقاومة على طول مسارات التيارات الدوامة. بالإضافة إلى ذلك، يزيد محتوى السيليكون الموجود في الفولاذ من المقاومة الكهربائية للمادة، مما يساعد أيضًا على تقليل التيارات الدوامية.
يعتبر القلب الحديدي مكونًا مهمًا لمحول الطاقة من النوع الجاف بقدرة 25 كيلو فولت 2500 كيلو فولت أمبير ثلاثي الطور. يلعب دورًا قويًا في تنظيم الجهد والتيار. يوفر محول الطاقة من النوع الجاف 25kv 2500 kva ثلاثي الطور العديد من المزايا. بعد دمج القلب الحديدي، يتم تعزيز استقرار وأداء الجهد والتيار، ويتم تحسين الخصائص العامة للمحول بشكل شامل.
|
اسم |

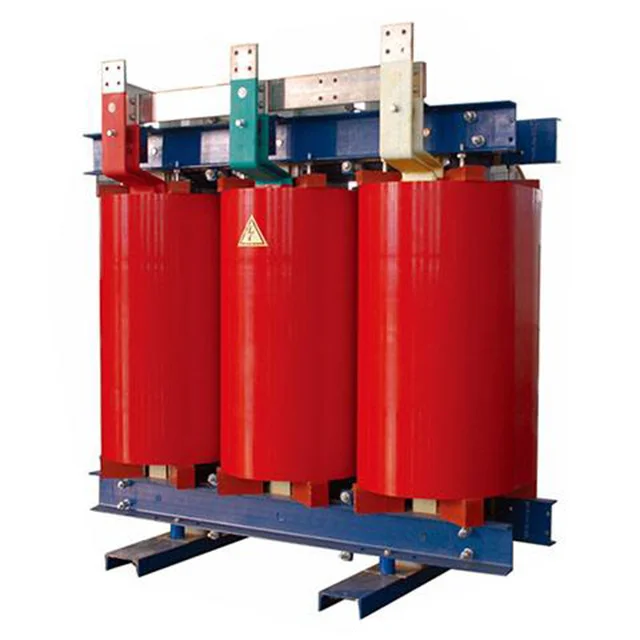

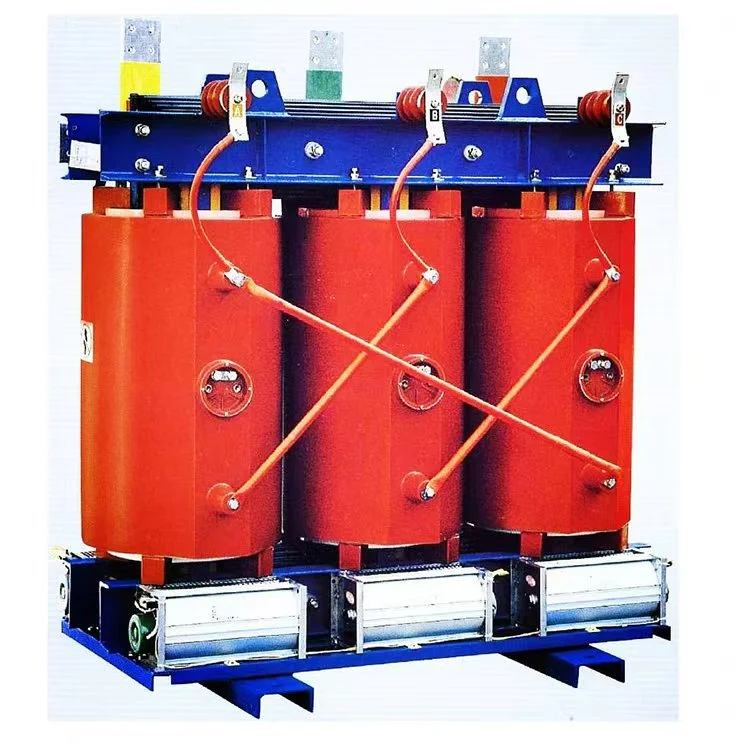

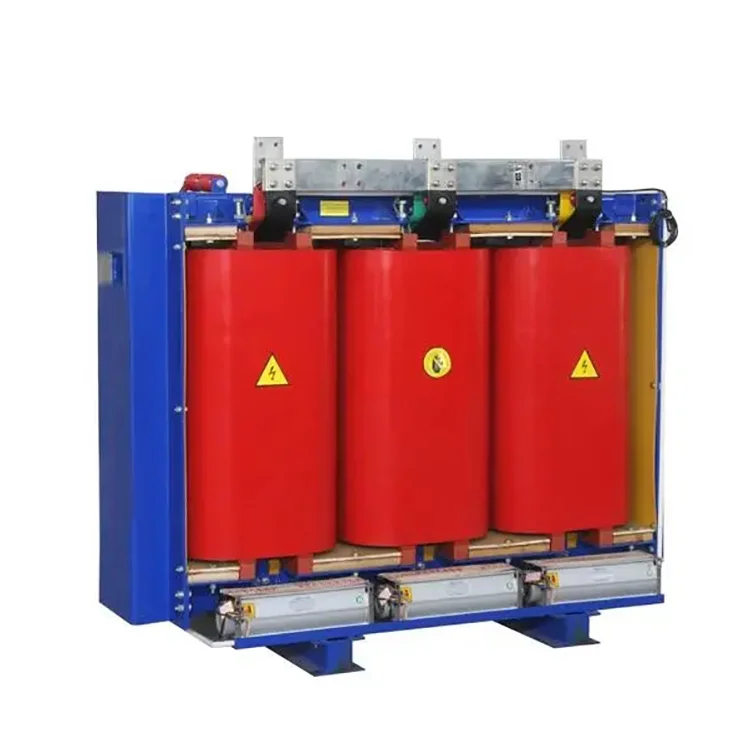

محول كهرباء 25 كيلو فولت 2500 كيلو فولت أمبير 3 مراحل من النوع الجاف |
|
القدرة المقدرة |
2500 كيلو فولت أمبير |
|
الجهد الأساسي |
25 كيلو فولت |
|
الجهد الثانوي |
0.4/0.415 كيلو فولت |
|
مادة عازلة |
الراتنج المصبوب |
|
مجموعة المتجهات |
دين11 ين0 |
|
خسارة عدم التحميل (P0) |
بناء على متطلبات العميل |
|
فقدان الحمل (Pk) عند 120 درجة مئوية |
بناء على متطلبات العميل |
|
مقاومة الجهد (المملكة المتحدة) |
6% |
|
فئة العزل |
الفئة F أو H |
|
طريقة التبريد |
أوناف أوناف |
|
التفريغ الجزئي |
أقل من 10 قطعة |
الضميمة الحماية IP21
