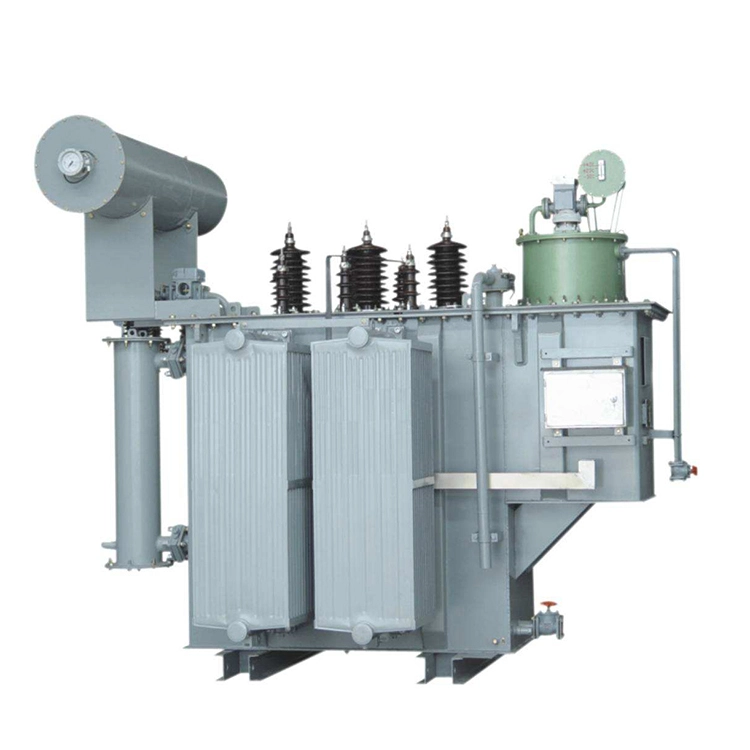

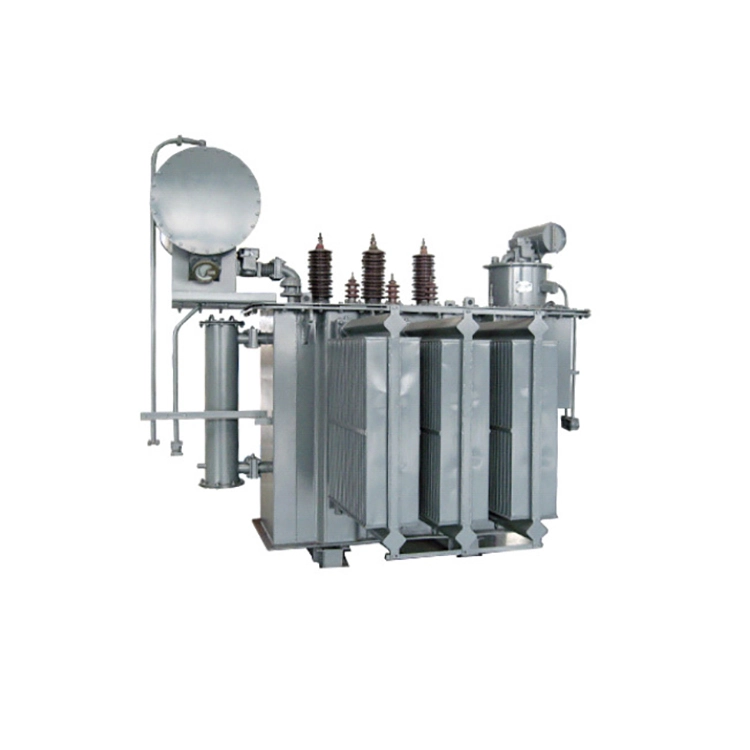

يشتمل محول الطاقة oltc ثلاثي الطور 35kv 5000kva، الذي يتميز بتصميم موفر للطاقة، على قلب من صفائح الفولاذ السيليكونية عالية النفاذية ولفائف الجهد العالي والجهد المنخفض من النحاس النقي. تصميم العزل الخاص به موحد، دائرة زيت التبريد خالية من العوائق، ولها قوة ميكانيكية عالية وقدرة قوية على مقاومة الدائرة القصيرة.
تم تجهيز محول الطاقة oltc ثلاثي الطور 35kv 5000kva بمفتاح OLTC داخلي قابل للتعديل للحمل، مما يسمح بتعديل الجهد أثناء تشغيل الحمل، مع نطاق تعديل الجهد ±8×1.25%. الوحدة بأكملها عبارة عن هيكل مغمور بالزيت مغلق تمامًا، ومجهز بأجهزة كاملة لقياس درجة الحرارة الداخلية وحماية الغاز.
يتميز محول الطاقة oltc ثلاثي الطور 35 كيلو فولت 5000 كيلو فولت أمبير بفقد تشغيل منخفض، وارتفاع صغير في درجة الحرارة، وأداء مستقر، ومناسب للظروف الخارجية. يتم استخدامه على نطاق واسع في المحطات الفرعية 35 كيلو فولت، والمؤسسات الصناعية، ومحطات الطاقة الجديدة، مما يضمن بشكل موثوق النقل المستقر لجهد الشبكة.
|
اسم المنتج |
3 المرحلة 35kv 5000kva محول الطاقة oltc |
|
القدرة المقدرة |
5000 كيلو فولت أمبير |
|
تكرار |
50 هرتز / 60 هرتز |
|
الجهد العالي |
35 كيلو فولت |
|
الجهد المنخفض |
10.5 كيلو فولت / 6.3 كيلو فولت / 0.4 كيلو فولت |
|
اضغط على النطاق |
±8×1.25% |
|
مجموعة المتجهات |
يوم11 |
|
مقاومة الدائرة القصيرة |
7.0% |
|
وضع التبريد |
أونان / أوناف |
|
درجة الحرارة المحيطة |
-25 درجة مئوية ~ +40 درجة مئوية |
|
مادة لف |
النحاس النقي |
|
المواد الأساسية |
الصلب السيليكون الموجه المدرفلة على البارد |
|
تثبيت |
خارجي/داخلي |
1. الهيكل الداخلي لمحول الطاقة oltc ثلاثي الطور 35kv 5000kva مدمج ومرتب بشكل جيد، مع فقد منخفض واستهلاك للطاقة، مما يجعله محولًا فعالاً وموفرًا للطاقة.
2. تتميز آلية OLTC المدمجة بأنها مستقرة وموثوقة، مما يسمح بجهد ثابت دون انقطاع التيار الكهربائي، كما أنها تتمتع باستمرارية قوية في إمداد الطاقة.
3. اللفات النحاسية النقية ومزيج الحديد الأساسي عالي الجودة، مع توليد حرارة داخلية منخفضة وقدرة تشغيل زائدة قوية.
4. يضمن تصميم الحماية الداخلية المغلق بالكامل أن محول الطاقة oltc ثلاثي الطور 35kv 5000kva بالنسبة لي لا يتطلب صيانة متكررة، ويمكن أن يعمل بثبات لفترة طويلة في كل من الظروف البيئية الخارجية والقاسية.
5. تكوين العزل الداخلي يلبي المعايير، مع التفريغ الجزئي المنخفض، الجهد الكهربي العالي، والتشغيل الآمن عند الجهد العالي دون أي مخاطر خفية.
س: هل يمكنك توضيح مبدأ الهيكل والمزايا التشغيلية لنظام OLTC؟
ج: تم تجهيز محول الطاقة oltc ذو المرحلة 35kv 5000kva بجهاز تغيير الصنبور المدمج عالي الأداء في OLTC. يغطي نطاق تعديل الجهد ±8×1.25%، مع تصميم هيكل مقسم لغرفة الزيت مختوم ومستقل بشكل عام. وقد تم تجهيز آلية تبديل تعديل الجهد بمكون إطفاء القوس السريع الاحترافي.
يمكن لمحول الطاقة oltc ثلاثي الطور 35 كيلو فولت 5000 كيلو فولت أمبير إكمال تعديل تبديل مستوى الجهد أثناء التشغيل تحت الحمل الكامل دون انقطاع الطاقة أو إيقاف التشغيل، مما يتجنب بشكل فعال خسائر انقطاع التيار الكهربائي الناتجة عن تعديل جهد إيقاف التشغيل. يمكن تشغيله كهربائيًا محليًا أو أن يكون متوافقًا مع نظام التحكم الآلي في تنظيم الجهد عن بعد.
علاوة على ذلك، يمكنه تصحيح جهد الخرج بدقة على جانب الجهد المنخفض وفقًا لتقلبات الجهد عند طرف الإدخال لشبكة الطاقة، وحل مشكلات إمداد الطاقة مثل انخفاض جهد الخط وانحراف الجهد الزائد في شبكة الطاقة خلال فترات الذروة وخارجها، مما يؤدي إلى تحسين جودة إمداد الطاقة للمعدات الكهربائية النهائية بشكل ملحوظ.
