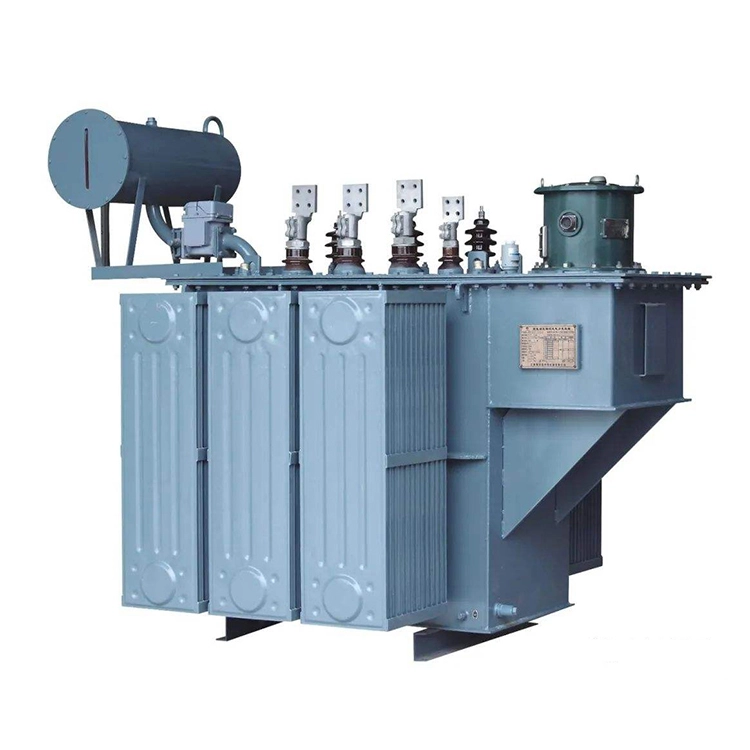

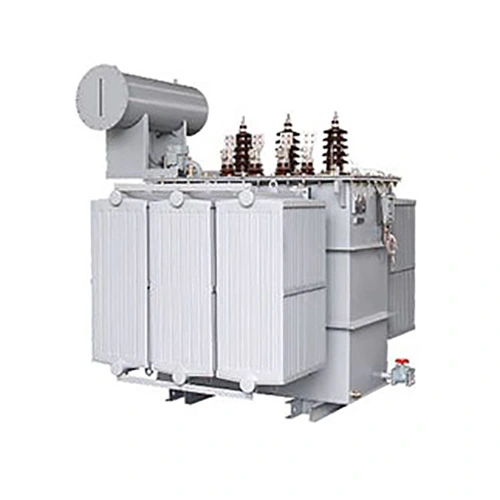

محول طاقة 35 إلى 0.4 كيلو فولت 3 مراحل 2500 كيلو فولت أمبير

يتكون قلب محول الطاقة 35 إلى 0.4 كيلو فولت ثلاثي الطور بقدرة 2500 كيلو فولت أمبير من صفائح فولاذ السيليكون المدرفلة على البارد ذات الموصلية المغناطيسية العالية، ويتم تنفيذ عملية التوصيل بأكملها باستخدام وصلة مخروطية كاملة وطريقة ربط بدون ثقب، مما يقلل بشكل فعال من عدم فقدان الحمل وتيار الإثارة. يتم تصنيع كل من ملفات الجهد العالي والجهد المنخفض من أسلاك نحاسية خالية من الأكسجين (أو أسلاك ألومنيوم حسب الحاجة)، مع ملف الجهد العالي في هيكل أسطواني متعدد الطبقات ولف الجهد المنخفض في ملف رقائق معدنية أو هيكل حلزوني مزدوج، مما يوفر قوة كهربائية جيدة ومقاومة ماس كهربائى.

يخضع غلاف محول الطاقة 35 إلى 0.4 كيلو فولت ثلاثي الطور بقدرة 2500 كيلو فولت أمبير للتجفيف الفراغي ومعالجة حقن الزيت الفراغي، مما يضمن نظام عزل مستقر وموثوق. يعتمد خزان الزيت على لوح مموج أو هيكل أنبوب تبديد الحرارة، مما يوازن بين كفاءة تبديد الحرارة وأداء الختم، وهو مجهز بصمامات تخفيف الضغط، ومرحلات الغاز، وأجهزة قياس مستوى الزيت، وعناصر قياس درجة الحرارة، وأجهزة الحماية الكاملة الأخرى.

يمتلك مصنعنا القدرة الإنتاجية الكاملة للمحولات بقدرة 35 كيلو فولت وما فوق، بما في ذلك اللف، والتجميع الأساسي، وتجميع الغلاف، والمعالجة الفراغية، واختبار المصنع. قبل مغادرة المصنع، يخضع كل منتج لاختبارات روتينية متعددة، مثل قياس مقاومة اللف، ونسبة الجهد والتحقق من تعيين مجموعة الاتصال، وما إلى ذلك.

يتميز محول الطاقة 35 إلى 0.4 كيلو فولت ثلاثي الطور بقدرة 2500 كيلو فولت أمبير بفقدان منخفض، وضوضاء منخفضة وارتفاع منخفض في درجة الحرارة، وهو مناسب للتشغيل المستمر في الأماكن الداخلية أو الخارجية أو على ارتفاعات عالية أو المناطق ذات مستويات التلوث العالية.

المواصفات الفنية:

س: ما هي الوظيفة الأساسية لمحول طاقة 35 إلى 0.4 كيلو فولت ثلاثي الطور بقدرة 2500 كيلو فولت أمبير مع مقاومة دائرة قصر بنسبة 6.5%، وما هي أهميتها للتشغيل الآمن للمحول؟

ج: إن مقاومة الدائرة القصيرة بنسبة 6.5% المحددة كتكوين قياسي لمحول الطاقة 35 إلى 0.4kv ثلاثي الطور 2500kva هي معلمة أساسية لضمان التشغيل الآمن والمستقر للمحول. يمكن لهذه المعلمة أن تحد بشكل فعال من تيار الدائرة القصيرة على جانب الجهد المنخفض لمحول الطاقة 35 إلى 0.4 كيلو فولت ثلاثي الطور بقدرة 2500 كيلو فولت أمبير، وتعزز الاستقرار الديناميكي والحراري للملفات المحولات، وتمنع التشوه وتلف العزل للملفات الناتج عن أخطاء الدائرة القصيرة. في الوقت نفسه، يتم تكييف معلمة المعاوقة هذه مع هيكل جسم المحول، والتي يمكن أن تتجنب مشاكل التسرب غير الطبيعي للمجال المغناطيسي والسخونة الزائدة. يمكن أن يوفر أيضًا أساسًا قياسيًا لإعداد حماية مرحل المحولات، وتجنب التعثر الزائد، والتأكد من أن محول الطاقة 35 إلى 0.4 كيلو فولت ثلاثي الطور 2500 كيلو فولت أمبير يمكن أن يعمل بالتوازي دون تعميم التيار، وبالتالي ضمان التشغيل الآمن والاقتصادي والمستقر للمحولات.
