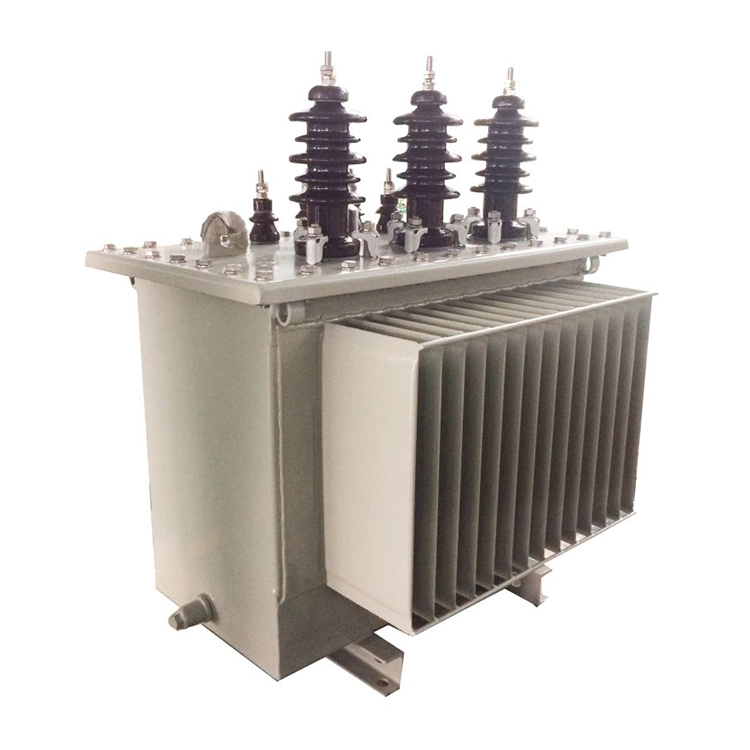

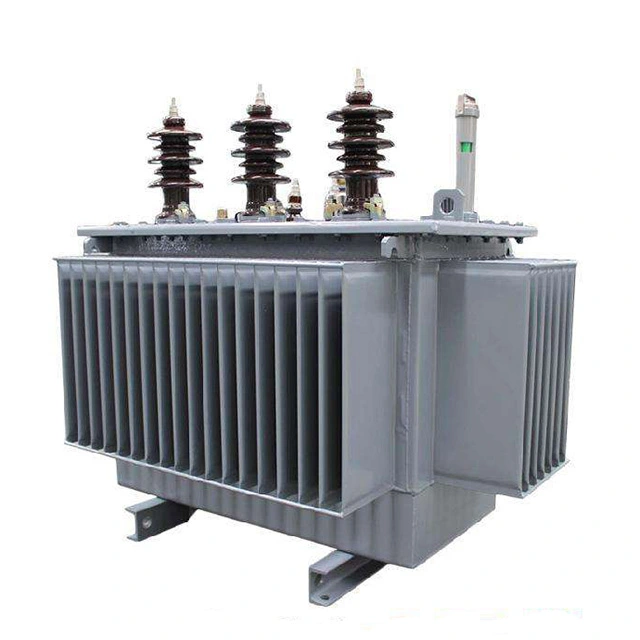

تستقبل محولات الطاقة 80kva ثلاثية الطور 415v إلى 11kv التيار المتردد ذو الجهد المنخفض البالغ 415V بواسطة الملف الأولي. يتم تركيز المجال المغناطيسي وتوجيهه من الملف الأولي إلى الملف الثانوي من خلال قلب الحديد الرقائقي، ويتم إخراج تيار متناوب عالي الجهد يبلغ 11 كيلو فولت مع خسارة منخفضة نسبيًا.
محولات الطاقة 80 كيلو فولت أمبير ثلاثية الطور من 415 فولت إلى 11 كيلو فولت تستخدم بشكل أساسي لنقل الطاقة لمسافات طويلة، وتوصيل الشبكة بالطاقة الكهروضوئية/طاقة الرياح، وإمدادات الطاقة الصناعية ذات الجهد العالي. تشمل الأنواع الشائعة اللفات المغمورة بالزيت والملفات النحاسية ووصلة Dyn11، والتي تتوافق مع معايير IEC 60076/GB 1094.
|
اسم المنتج |
محولات كهرباء 80 ك.ف.أ 3 فاز 415 فولت إلى 11 ك.ف |
|
جهد كهربائي منخفض |
415 خامسا |
|
الجهد العالي |
11 كيلو فولت |
|
المملكة المتحدة |
4% |
|
تردد النظام |
50 هرتز |
|
خسارة الدائرة المفتوحة |
0.18 كيلو واط |
|
فقدان التحميل |
1.25 كيلو واط |
|
نطاق التنصت |
±2×2.5% |
|
المواد الأساسية |
صفائح الفولاذ السليكونية المدرفلة على البارد ذات الجودة العالية |
|
مجموعة الاتصال |
دين11/Yy0 |
للتأكد من أن المحول يعمل بشكل طبيعي، يجب إجراء الاختبارات التالية بشكل متكرر:
(1) اختبار درجة الحرارة. ما إذا كانت حالة تشغيل المحول طبيعية ومستوى درجة الحرارة مهم جدًا. وفقًا للوائح، يجب ألا تتجاوز درجة حرارة زيت الطبقة العليا 85 درجة مئوية (يجب ألا يتجاوز ارتفاع درجة الحرارة 55 درجة مئوية). بشكل عام، يتم تجهيز المحولات بأجهزة مخصصة لقياس درجة الحرارة.
(2) اختبار الحمل. لتحسين معدل استخدام محولات الطاقة 80 كيلو فولت أمبير ثلاثية الطور من 415 فولت إلى 11 كيلو فولت وتقليل فقدان الطاقة، من الضروري تحديد سعة مصدر الطاقة الفعلية التي يمكن أن يتحملها المحول أثناء التشغيل. يتم إجراء أعمال القياس عادة خلال فترة ذروة استهلاك الكهرباء في كل موسم، ويتم قياسها مباشرة باستخدام مشبك على مقياس التيار الكهربائي. يجب أن تكون القيمة الحالية من 70 إلى 80% من التيار المقنن للمحول. إذا تجاوز هذا النطاق، فإنه يشير إلى التحميل الزائد ويجب تعديله على الفور.
(3) اختبار الجهد. يجب أن يكون نطاق تغير الجهد ضمن ±5% من الجهد المقنن. إذا تجاوز هذا النطاق، فيجب استخدام مغير الصنبور لضبط الجهد الكهربي ضمن النطاق المحدد. بشكل عام، يتم قياس الجهد الطرفي للملف الثانوي والجهد الطرفي للمستخدم النهائي باستخدام الفولتميتر.
(4) اختبار مقاومة العزل. للحفاظ على محولات الطاقة المضاعفة 80 كيلو فولت أمبير ثلاثية الطور 415 فولت إلى 11 كيلو فولت في حالة التشغيل العادية، يجب إجراء اختبار مقاومة العزل لمنع تقادم العزل والحوادث. أثناء الاختبار، حاول إيقاف تشغيل المحول واستخدم مقياس الضغط لقياس قيمة مقاومة العزل للمحول. يجب ألا تقل المقاومة المقاسة عن 70% من القيمة المقاسة السابقة. عند اختيار مقياس الضغط العالي، يمكن لملف الجهد المنخفض استخدام مستوى جهد 500 فولت.
