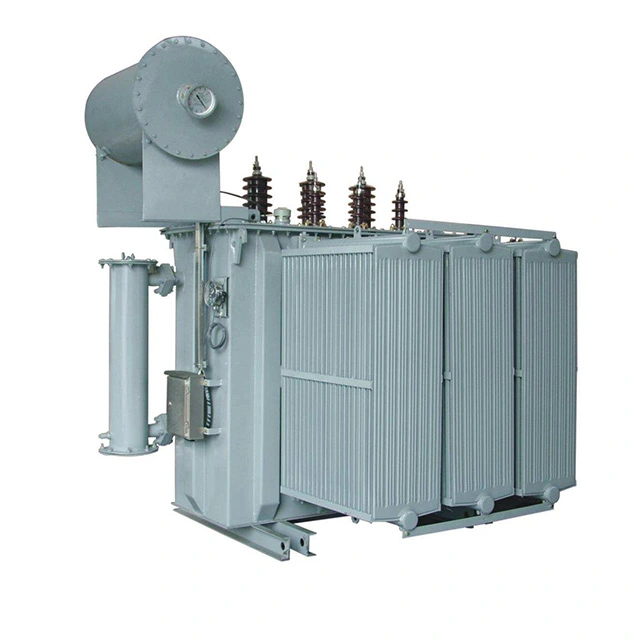

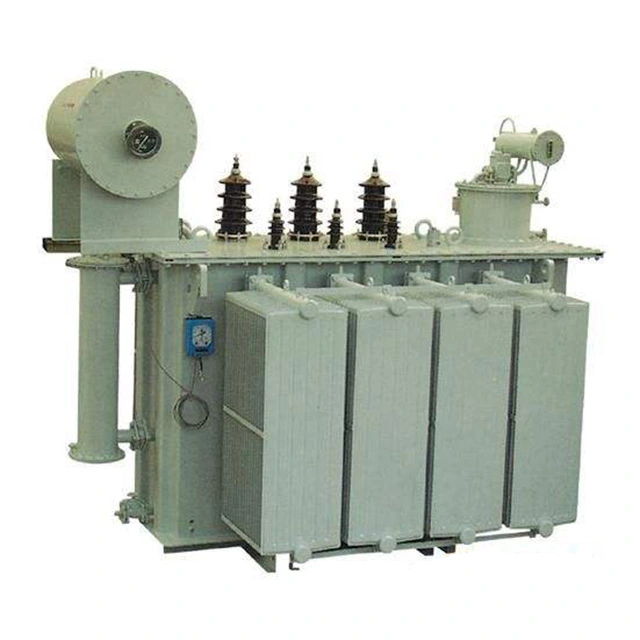

محول كهرباء خارجي 10 م.ف.أ 33 إلى 6.6 ك.ف

محول الطاقة الخارجي 10 مللي فولت أمبير 33 إلى 6.6 كيلو فولت بسعة 10 مللي فولت أمبير ونطاق جهد من 33 إلى 6.6 كيلو فولت، هو نوع من محولات الطاقة الخارجية. يبلغ الجهد المقدر لها 10 مللي فولت أمبير، مع جانب الجهد العالي عند 33 كيلو فولت وجانب الجهد المنخفض عند 6.6 كيلو فولت. إنها معدات محولات متوسطة الحجم شائعة الاستخدام للمؤسسات الصناعية والتعدينية بالإضافة إلى المجمعات الصناعية، وتتوافق تمامًا مع معايير IEC. محول طاقة خارجي 10 م.ف.أ 33 إلى 6.6 ك.ف.يتكون بشكل رئيسي من اللفات والقلب الحديدي والزيت العازل ثلاثة أجزاء.

اللفات هي الجزء الكهربائي من المحول. يتم تصنيعه بشكل عام عن طريق لف الأسلاك النحاسية المسطحة المعزولة أو الأسلاك النحاسية المستديرة على قالب لف. يتم تثبيت اللفات على عمود القلب الحديدي لمحول الطاقة الخارجي 10 مللي فولت أمبير 33 إلى 6.6 كيلو فولت. توجد ملفات الجهد المنخفض على الطبقة الداخلية، ويتم تركيب ملفات الجهد العالي خارج ملف الجهد المنخفض. بين ملفات الجهد المنخفض والقلب الحديدي، وبين ملفات الجهد العالي ولفات الجهد المنخفض، يتم استخدام مواد عازلة لصنع أكمام تفصل بينها، وذلك لتحقيق العزل.

النواة الحديدية هي جزء المسار المغناطيسي الرئيسي لمحول الطاقة الخارجي 10 مللي فولت أمبير 33 إلى 6.6 كيلو فولت. يتم تصنيعه عادةً عن طريق تكديس السيليكون الذي يحتوي على صفائح فولاذية من السيليكون المدرفلة على الساخن أو المدرفلة على البارد بسمك 0.35 أو 0.5 مم ومغطاة بطلاء عازل. ينقسم قلب الحديد إلى قسمين: عمود القلب الحديدي والنير. تم تجهيز العمود الأساسي الحديدي باللف، ويتم استخدام النير لإغلاق الدائرة المغناطيسية. تشمل الأشكال الأساسية للهيكل الأساسي الحديدي نوع القلب ونوع الصدفة.

المعلمة التقنية:

ما هي أشكال التثبيت المختلفة لمحولات الطاقة الخارجية 10 مللي فولت أمبير 33 إلى 6.6 كيلو فولت؟

في هندسة الطاقة، يتكون تركيب المحولات الخارجية بشكل أساسي من شكلين: التثبيت المثبت على العمود والتركيب المثبت على الأرض. بغض النظر عن الطريقة التي يتم اعتمادها، فالسلامة تأتي دائمًا في المقام الأول. يجب في أبرز مكان حول المحولة تعليق لافتة تحذيرية واضحة لتذكير المارة بعدم الاقتراب.

بالنسبة لمحولات الطاقة الخارجية 10 م.ف.أ 33 إلى 6.6 ك.ف المثبتة على الأرض، يجب إضافة سياج وقائي بارتفاع لا يقل عن 1.7 متر حولها، ويجب أن تكون هناك مساحة تشغيل آمنة كافية بين السياج ومنصة المحولات.

للتركيب على الأعمدة أو الأبراج، يلزم أن تستخدم جميع أسلاك الجهد العالي والمنخفض موصلات معزولة، كما يمكن أن يستخدم الجزء ذو الجهد المنخفض قضبان التوصيل العارية. يجب أن تكون جميع الأجزاء الحديدية المستخدمة مجلفنة لمنع الصدأ والتآكل.

إذا تم التثبيت على الأرض، عادةً ما يتم ضبط ارتفاع القاعدة على حوالي 500 مم. يتم بناء هذه القاعدة عادةً باستخدام الطوب أو الخرسانة المصبوبة، ثم يتم تنعيم السطح باستخدام ملاط ​​أسمنتي بنسبة 1:2. يجب وضع الفولاذ المسطح أو فولاذ القناة على السطح ليكون بمثابة مسار تشغيل للمحول.

أثناء التثبيت، من الضروري التأكد من أن المسار مستوي وأن مقياس المسار يتطابق تمامًا مع مقياس عجلة المحول لضمان التشغيل المستقر.
