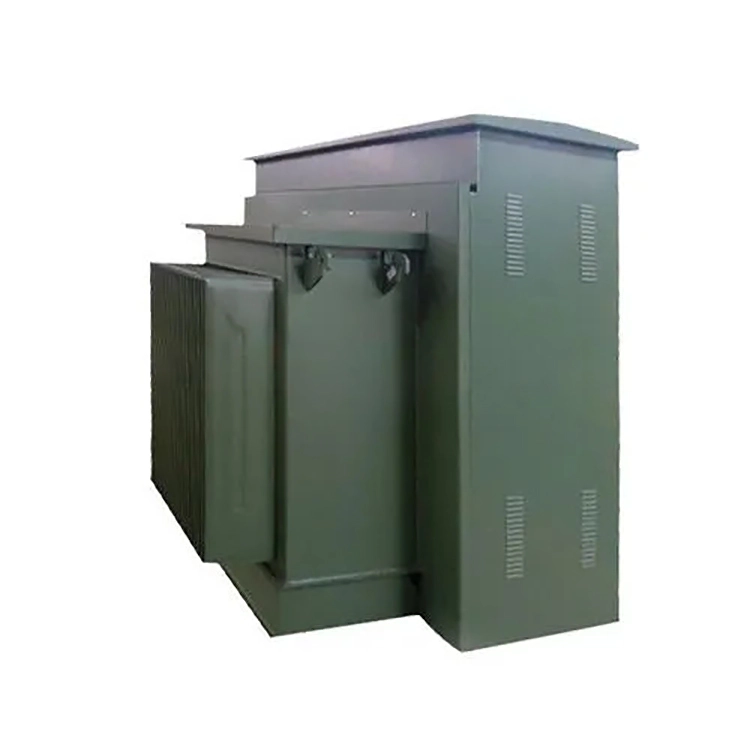

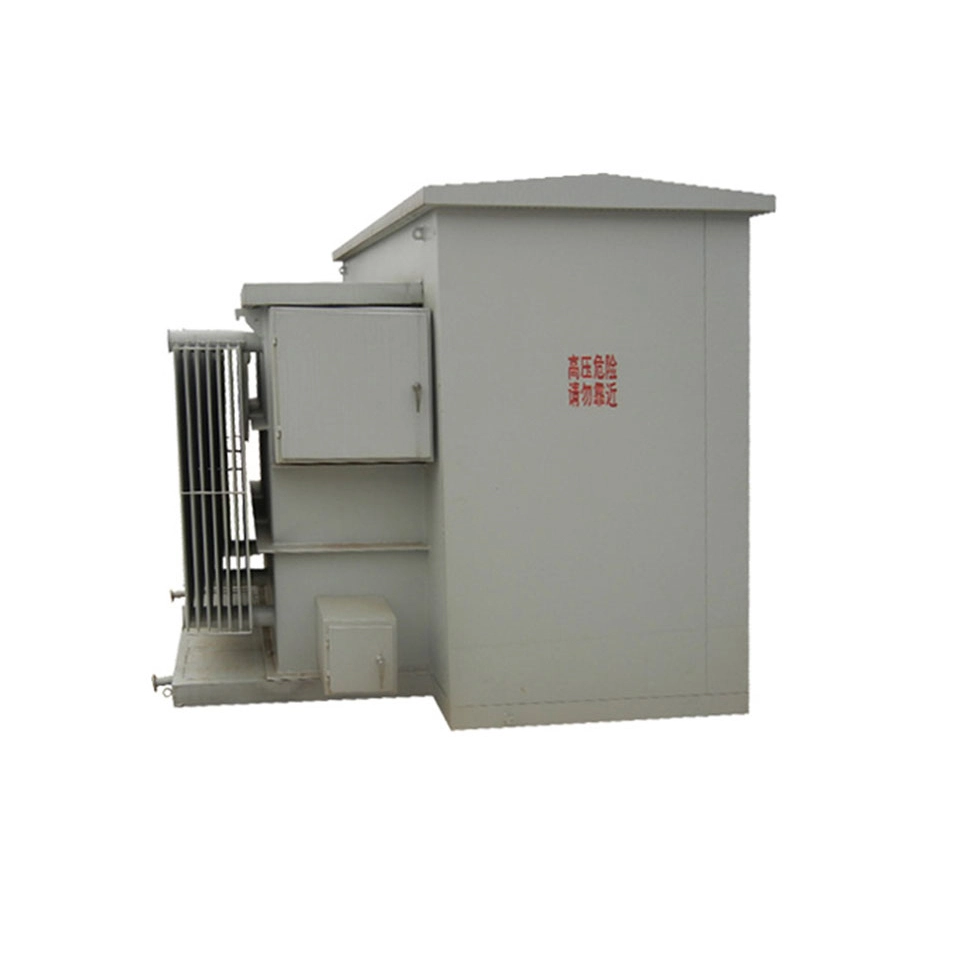

يتم تبريد الطاقة المقدرة لهذا المحول المثبت على الوسادة 100 كيلو فولت أمبير 13.8 كيلو فولت بواسطة ONAN. الجهد الأساسي هو 13.8 كيلو فولت ونطاق الصنبور هو ±2*2.5% (NLTC). يمكن تخصيص الجهد الثانوي واختياره. إنهم يشكلون مجموعة ناقلات Dyn11.
تم تصميمه باستخدام تكنولوجيا متقدمة ويستخدم مواد ومكونات عالية الجودة، وبالتالي يضمن المحول المثبت على الوسادة 100 كيلو فولت أمبير 13.8 كيلو فولت جودة موثوقة ووقت تشغيل طويل. تم تصنيع المعدات بدقة من صفائح فولاذ السيليكون عالية النفاذية، ولفائف موصلة عالية النقاء، ومواد عازلة مقاومة للشيخوخة، ومكونات محكمة الغلق متينة. يتم التحكم بدقة في جودة المكونات الأساسية لضمان استقرار الجهاز بأكمله من المصدر.
بفضل المقاومة المتميزة للصدمات الكهربائية والتآكل الناتج عن الرطوبة، يتمتع المحول المثبت على الوسادة 100 كيلو فولت أمبير 13.8 كيلو فولت بأداء عزل ممتاز. يمكن أن تتكيف مع الظروف المناخية المختلفة في الهواء الطلق. أثناء التشغيل، يكون لديه اهتزاز منخفض وضجيج منخفض، ويتم التحكم بشكل جيد في فقدان عدم التحميل وفقدان الحمل، مما يؤدي إلى توفير جيد للطاقة وتأثيرات تقليل الاستهلاك.
الهيكل الميكانيكي للمحول المثبت على الوسادة 100 كيلو فولت أمبير 13.8 كيلو فولت مستقر وموثوق، مع مستوى امتثال للحماية من التسرب يلبي المعايير. وهذا يمنع بشكل فعال مشاكل تسرب الزيت ويجمع بين ميزات الحماية والسلامة.
|
اسم المنتج |
محولة مثبتة 100 ك.ف.أ 13.8 ك.ف |
|
طريقة التبريد |
أونان |
|
الجهد الأساسي (HV). |
13.8 كيلو فولت |
|
الجهد الثانوي (LV). |
120/240 فولت / 480 فولت / 600 فولت |
|
مقاومة |
1.5% إلى 4% |
|
أبعاد |
1200 × 965 × 910 ملم |
|
لا يوجد فقدان للحمل |
≥280 واط |
|
فقدان التحميل |
≥1010 واط |
|
اضغط على نطاق المغير |
±2×2.5% |
|
معدل تنظيم الجهد |
≥3% |
|
فئة العزل |
الجهد العالي: 17 كيلو فولت، الجهد المنخفض: 1.2 كيلو فولت |
بالنسبة لمحول مثبت على لوحة 100 كيلو فولت أمبير 13.8 كيلو فولت قيد التشغيل، لنفترض أن دائرة قصر معدنية ثلاثية الطور تحدث عند المخرج الجانبي ذو الجهد المنخفض للمحول، ولكن لم ينفجر المصهر الجانبي ذو الجهد العالي ولم يتعطل قاطع دائرة مخرج 13.8 كيلو فولت للمحطة الفرعية العلوية أيضًا. ما هي الأسباب المحتملة لهذه الظاهرة؟
1. ما إذا كان التيار المقنن للمصهر كبيرًا جدًا، أو ما إذا كان المصهر قديمًا ولكنه غير مكسور، أو ما إذا كان المصهر وآلية ربط مفتاح التحميل عالقين.
2. ما إذا كان إعداد الحماية من التيار الزائد لقاطع الدائرة المنبع مضبوطًا على قيمة عالية جدًا وقيمة تيار الدائرة القصيرة تمامًا داخل المنطقة الميتة للحماية.
3. قد تحدث خصائص خطأ داخلي للمحول المثبت على الوسادة 100 كيلو فولت أمبير 13.8 كيلو فولت. لقد عانى المحول نفسه بالفعل من دائرة قصر بين المنعطفات أو فشل أساسي، مما أدى إلى قصر تيار الدائرة القصيرة على قيمة منخفضة نسبيًا (ولكنها لا تزال أعلى بكثير من التيار المقدر)، وهو ما لا يكفي لإذابة المصهر على الفور ولكنه كافٍ للتسبب في تسخين مستمر.
4. تحقق مما إذا كان هذا المحول المثبت على الوسادة 100 كيلو فولت أمبير 13.8 كيلو فولت متصلاً بـ Dyn11 أو Yyn0. عندما تحدث دائرة قصر ثلاثية الطور على جانب الجهد المنخفض، هل سيكون هناك موقف على جانب الجهد العالي حيث لا يرتفع تيار المراحل غير المعطوبة بشكل ملحوظ، وبالتالي يمنع تنشيط التسلسل الصفري الأولي أو حماية التسلسل السلبي.
