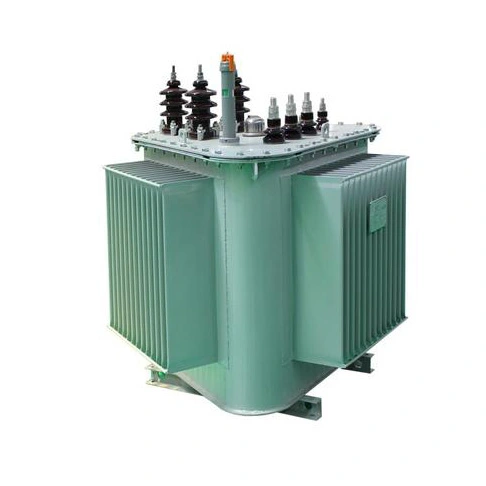

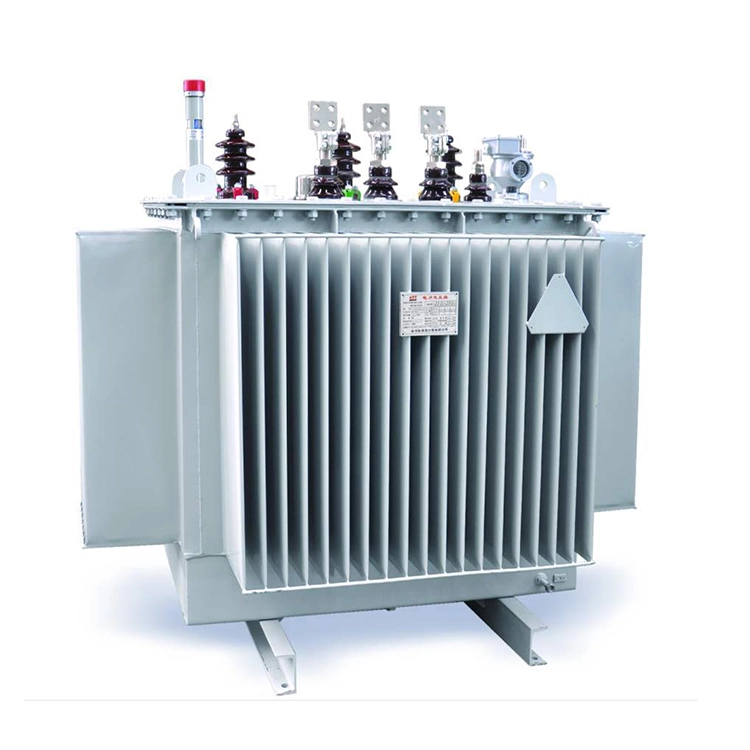

محولات كهرباء 200 ك.ف.أ × 15 ك.ف إلى 0.4 ك.ف

محول الطاقة 200 كيلو فولت أمبير × 15 كيلو فولت إلى 0.4 كيلو فولت هو نوع من محولات الطاقة بسعة مقدرة تبلغ 200 كيلو فولت أمبير، وجهد دخل 15 كيلو فولت، وجهد خرج 0.4 كيلو فولت.

تستخدم شركتنا فولاذ السيليكون عالي الموصلية المغناطيسية، والذي تتم معالجته أيضًا إلى صفائح فولاذ سيليكون ملفوفة على البارد عالية الجودة ثم يتم تجميعها معًا. باستخدام رقائق لف الملفات والمواد والعمليات العازلة الجديدة، يتميز محول الطاقة 200 كيلو فولت أمبير × 15 كيلو فولت إلى 0.4 كيلو فولت بمقاومة درجات الحرارة العالية، ومقاومة الصدمات، وتصميم هيكل مغلق بالكامل.

يضمن تصميم الهيكل المغلق تمامًا جودة زيت المحولات المستقرة، ويطيل دورة الصيانة، وفي الوقت نفسه، يتم إنتاج خزان الزيت الإجمالي المكون من أحواض حرارة من نوع الصفائح المموجة باستخدام عمليات الرش المضادة للصدأ والفوسفات ومتعددة الطبقات، والتي تتمتع بمقاومة ممتازة للطقس.

مجموعة الاتصال لمحول الطاقة 200 كيلو فولت أمبير × 15 كيلو فولت إلى 0.4 كيلو فولت هي Dyn11، مما يقلل من تأثير التوافقيات على شبكة الطاقة ويحسن جودة مصدر الطاقة.

المعلمة التقنية:

س: ما هي عناصر الفحص التي يجب أن تخضع لها محولات الطاقة 200kva بواسطة 15kv إلى 0.4kv قبل مغادرة المصنع؟

ج: لضمان التشغيل المستقر والفعال للمحول، سيتم إجراء سلسلة من الاختبارات على المحول قبل تصنيعه. بالنسبة لاختبار مقاومة التيار المستمر، قم بقياس مقاومة التيار المستمر للملفات ثلاثية الطور ذات الجهد العالي والمنخفض، وتحقق من معدل التوازن ثلاثي الطور، واستكشف أخطاء الأسلاك المكسورة وضعف اللحام. لاختبار نسبة الجهد، قم بقياس نسبة 15 كيلو فولت/0.4 كيلو فولت الفعلية، وتأكد من دقة موضع الصنبور ولا يوجد خطأ في عدد اللفات. لاختبار مقاومة العزل، استخدم مقياسًا متعدد الوظائف لقياس العزل بين الجهد العالي والمنخفض وبين الجهد العالي والمنخفض والأرضي، وتحديد ما إذا كان العزل مؤهلاً. يجتاز اختبار تحمل الجهد الكهربي لتردد الطاقة اختبار تحمل الجهد بين الجهد العالي والمنخفض إلى الأرض، وبين الجهد المنخفض إلى الأرض، وبين الجهد العالي والمنخفض، لتقييم قوة العزل، وما إلى ذلك.

س: لماذا من الضروري إجراء اختبار الإغلاق النبضي على محولات الطاقة المثبتة حديثًا أو المنقولة بقدرة 200 كيلو فولت أمبير × 15 كيلو فولت إلى 0.4 كيلو فولت قبل تشغيلها؟

ج: ستؤدي إزالة محولات عدم التحميل في شبكة الطاقة إلى زيادة الجهد التشغيلي. في نظام التأريض الحالي الصغير، يمكن أن تصل سعة هذا الجهد الزائد إلى 3 إلى 4 أضعاف جهد الطور المقدر؛ في نظام التأريض الكبير، يمكن أن تصل سعة الجهد التشغيلي الزائد أيضًا إلى 3 أضعاف جهد الطور المقدر. ولذلك، من أجل اختبار ما إذا كان عزل المحول يمكن أن يتحمل الجهد المقنن والجهد التشغيلي الزائد أثناء التشغيل، يجب إجراء العديد من اختبارات الإغلاق النبضي قبل تشغيل محولات الطاقة 200 كيلو فولت أمبير × 15 كيلو فولت إلى 0.4 كيلو فولت.

بالإضافة إلى ذلك، عندما يتم تشغيل محول عدم التحميل، سيتم توليد تيار إثارة مثير، بقيمة يمكن أن تصل إلى 6 إلى 8 أضعاف التيار المقدر. نظرًا لأن تيار زيادة الإثارة سيولد قوة كهروديناميكية كبيرة، فإن إجراء اختبار إغلاق النبض يعد أيضًا إجراءً فعالاً للنظر في القوة الميكانيكية لمحولات الطاقة 200 كيلو فولت أمبير × 15 كيلو فولت إلى 0.4 كيلو فولت وما إذا كانت حماية المرحل ستتعطل أم لا.
