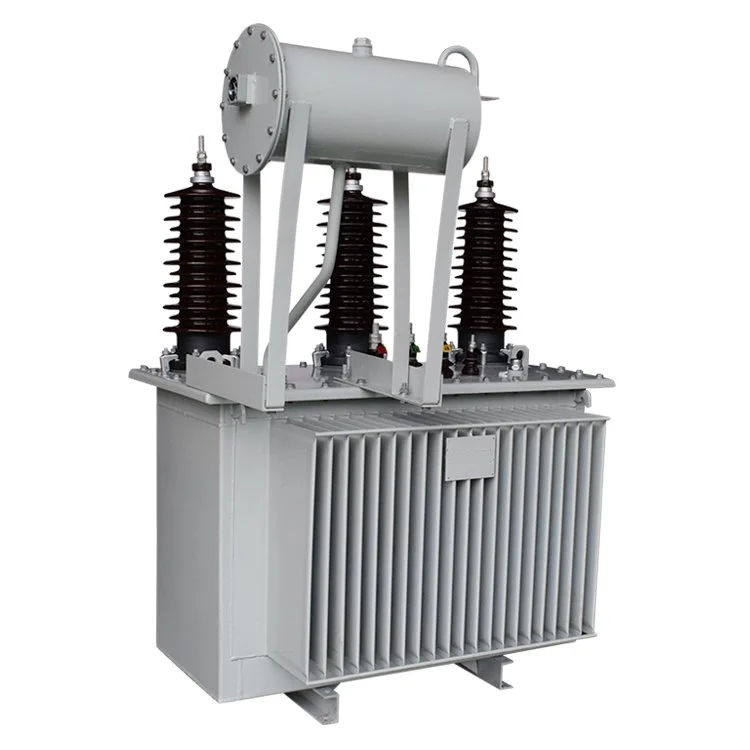

33kv 50kva اثنين من المحولات المغمورة بالزيت المتعرج

الفحص والاختبار قبل التشغيل للمحولات المغمورة بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير

1. الفحص البصري للمظهر والهيكل

يجب إجراء فحص بصري شامل للتأكد من أن المحول المغمور بالزيت 33kv 50kva خالي من أي ضرر أو تشوه أو تسرب للزيت. يجب فحص جميع المكونات الخارجية، بما في ذلك الخزان، والمشعات، والبطانات، وجهاز تخفيف الضغط، للتأكد من أنها في حالة جيدة ومثبتة بشكل صحيح. يجب التحقق من إحكام جميع التوصيلات الميكانيكية. بالإضافة إلى ذلك، يجب فحص نظام التأريض للتأكد من تركيبه بشكل صحيح ويوفر تأريضًا موثوقًا به، وهو أمر ضروري للسلامة التشغيلية.

2. اختبار مقاومة العزل

يعد اختبار مقاومة العزل طريقة رئيسية لتقييم حالة نظام عزل المحولات المغمورة بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير. يجب استخدام مقياس الضخامة لقياس مقاومة العزل بين مرحلة إلى أخرى وأيضًا بين كل مرحلة إلى الأرض. ويجب مقارنة القيم التي تم الحصول عليها مع البيانات المرجعية المحددة من قبل الشركة المصنعة للتأكد من أن أداء العزل يلبي المعايير المطلوبة.

3. اختبار عامل تبديد العزل الكهربائي

يتم استخدام اختبار فقدان العزل الكهربائي، والذي يُطلق عليه أيضًا اختبار tan δ، لتقييم دخول الرطوبة، أو تقادم العزل، أو التفريغ الجزئي المحتمل داخل محولات الملفين المغمورة بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير. ومن خلال قياس عامل تبديد العزل الكهربائي، يمكن تقييم حالة المواد العازلة بشكل أكثر شمولاً. يتم إجراء هذا الاختبار عادةً مع اختبار مقاومة العزل للحصول على تقييم أكثر اكتمالاً لسلامة العزل.

4. نسبة التحولات والتحقق من مجموعة المتجهات

يجب التحقق من نسبة دورات المحولات للتأكد من مطابقتها لمواصفات التصميم، والتي تتضمن التأكد من النسبة الصحيحة بين ملفات الجهد الأساسي ولفائف الجهد الثانوي لمحولين مغمورين بالزيت جهد 33 كيلو فولت 50 كيلو فولت أمبير. في الوقت نفسه، يجب فحص مجموعة المتجهات لضمان إزاحة الطور المناسبة والاتصال الصحيح للملفات ثلاثية الطور، وفقًا لمتطلبات نظام الطاقة.

5. لا يوجد اختبار تحميل

يتم إجراء اختبار عدم التحميل باستخدام المحول المغمور بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير والذي يتم تنشيطه على الجانب الأساسي بينما يظل الجانب الثانوي مفتوحًا. والغرض من ذلك هو قياس عدم وجود حمل حالي وعدم وجود خسائر في التحميل. يوفر هذا الاختبار معلومات مهمة فيما يتعلق بجودة القلب، وتوزيع التدفق المغناطيسي، وتماثل الملف. كما أنه يساعد في تحديد التشوهات المحتملة في الدائرة المغناطيسية.

6. اختبار الدائرة القصيرة

أثناء اختبار الدائرة القصيرة، يتم تطبيق جهد منخفض على ملف الجهد الأساسي بينما يكون ملف الجهد الثانوي قصير الدائرة، مما يسمح بقياس مقاومة الدائرة القصيرة وخسارة الحمل. يوفر الاختبار بيانات قيمة عن أداء محولين مغمورين بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير في ظل ظروف الحمل، والتي تتضمن السلوك الحراري، والقدرة على تحمل الدائرة القصيرة، والقوة الميكانيكية للملفات.

7. تحليل جودة الزيت وفحص مستوى الزيت

بالنسبة للمحولات المغمورة بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير، تؤثر حالة الزيت العازل بشكل مباشر على الأداء التشغيلي وعمر الخدمة. قبل التشغيل، يجب أخذ عينات الزيت للتحليل المعملي للتحقق من المعلمات مثل محتوى الرطوبة والحموضة ومستويات الشوائب. يجب أن تتوافق جميع النتائج مع المعايير المعمول بها. بالإضافة إلى ذلك، يجب التحقق من مستوى الزيت داخل الخزان للتأكد من أنه ضمن النطاق المطلوب، مما يضمن التبريد والعزل الفعال أثناء التشغيل.

باختصار، يجب إكمال سلسلة من عمليات التفتيش والاختبارات الصارمة قبل تشغيل محول الملفين المغمورين بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير. تضمن هذه الإجراءات الأداء المستقر والسلامة التشغيلية والموثوقية على المدى الطويل. لا يؤدي اختبار التشغيل المسبق المناسب إلى تقليل مخاطر الأعطال المحتملة فحسب، بل يوفر أيضًا أساسًا متينًا للتشغيل الآمن والفعال على المدى الطويل للمحولات المغمورة بالزيت بقدرة 33 كيلو فولت و50 كيلو فولت أمبير.
