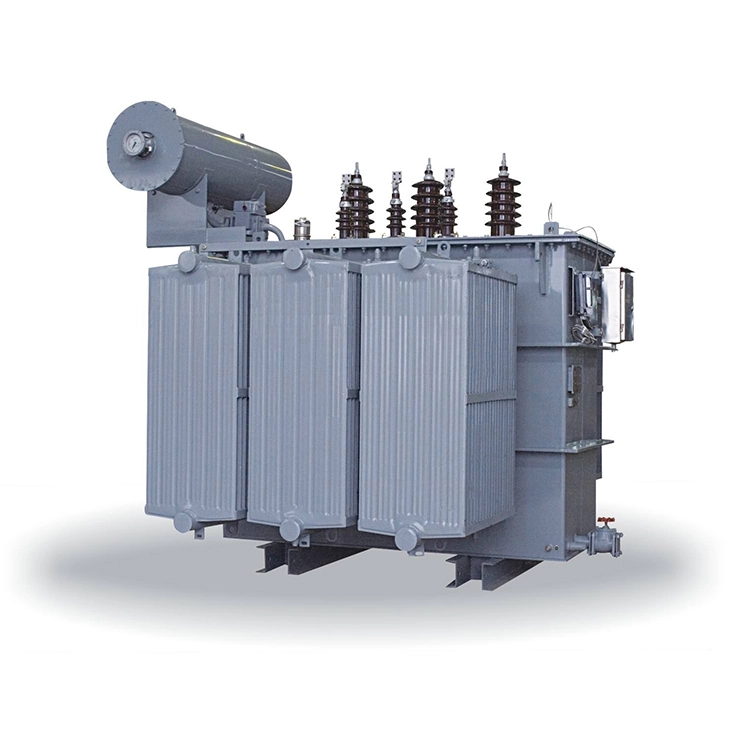

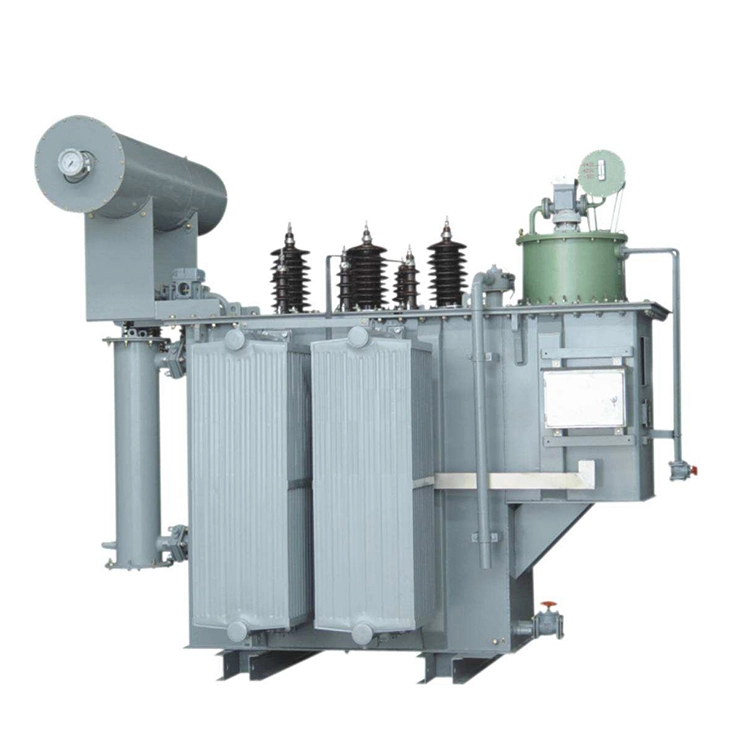

في مجموعة واسعة من التطبيقات الصناعية وتطبيقات توزيع الطاقة، تلعب محولات الطاقة من النوع الزيتي بقدرة 5 ميجا فولت أمبير دورًا حيويًا في نقل الكهرباء. خصائصها التقنية لها تأثير مباشر على استقرار وكفاءة الأنظمة الكهربائية. باعتبارها عنصرًا أساسيًا في البنية التحتية للطاقة، تم تصميم محولات الطاقة من النوع الزيتي بقوة 5 ميجا فولت أمبير لتعمل بشكل فعال في ظل ظروف التشغيل الصعبة.
إحدى السمات المميزة لمحول الطاقة المغمور بالزيت بقدرة 5 مللي أمبير هو استخدام الزيت العازل لأغراض التبريد والعزل. يساعد هذا التصميم في الحفاظ على درجات حرارة التشغيل المناسبة أثناء الخدمة المستمرة. يقوم الزيت العازل بنقل الحرارة بكفاءة بعيدًا عن المكونات الداخلية مع توفير عزل كهربائي معزز بين اللفات والقلب. بالنسبة للمنشآت التي تتطلب مصدر طاقة يمكن الاعتماد عليه وغير منقطع، فإن محول الطاقة المغمور بالزيت بقدرة 5 ميجا فولت أمبير والمصمم بشكل جيد بمثابة عنصر أساسي في الشبكة الكهربائية.
من منظور تقني، تشتمل محولات الطاقة من النوع الزيتي بقوة 5 ميجا فولت أمبير على العديد من ميزات التصميم المهمة. يتم تصنيع القلب عادةً من صفائح فولاذية من السيليكون عالية الجودة، مما يساهم في تقليل عدم فقد الأحمال وتحسين كفاءة التشغيل. يتم إنتاج اللفات من مواد عالية التوصيل ومعالجتها من خلال إجراءات التصنيع التي يتم التحكم فيها بعناية، والتي تمكن محول الطاقة من نوع الزيت بقوة 5 مللي فولت أمبير من الحفاظ على أداء جهد ثابت في ظل ظروف تحميل مختلفة. بالإضافة إلى ذلك، تم تصميم هيكل الخزان لتوفير الختم الفعال وتبديد الحرارة، مما يخلق بيئة تشغيل آمنة ومتسقة للمكونات الداخلية طوال عمر خدمة المحول.
|
اسم المنتج |
محول طاقة من النوع الزيتي بقوة 5mva |
|
|
القدرة المقدرة |
5000 كيلو فولت أمبير أو 5 مللي فولت أمبير |
|
|
الجهد الأساسي |
33 كيلو فولت، 34.5 كيلو فولت، 35 كيلو فولت |
|
|
الجهد الثانوي |
6.6 كيلو فولت، 10 كيلو فولت، 11 كيلو فولت، 13.8 كيلو فولت |
|
|
مستوى العزل |
تيار متردد 85 كيلو فولت / لي 200 كيلو فولت |
|
|
مجموعة المتجهات |
YND11 أو Dyn11 |
|
|
اضغط على المغير |
يكتب |
NLTC أو OLTC |
|
يتراوح |
±2*2.5%;±3*2.5% |
|
|
لا يوجد فقدان للحمل |
4.32 كيلو واط ± 15% |
|
|
فقدان الحمل عند 75 درجة مئوية |
31 كيلو واط ± 15% |
|
|
مقاومة |
7% ± 10% |
|
|
ارتفاع درجة الحرارة |
55 ك / 65 ك |
|
طول فترة التخزين ليس هو العامل الوحيد الذي يؤثر على حالة المحول المغمور بالزيت. تلعب الصيانة المناسبة دورًا لا يقل أهمية. عند تخزينها وصيانتها بشكل صحيح، يمكن للمحول المغمور بالزيت أن يبقى في الخدمة الاحتياطية لمدة خمس إلى ثماني سنوات.
يعد الموقع الداخلي النظيف والجاف وجيد التهوية هو بيئة التخزين المفضلة. يجب أن تظل الرطوبة النسبية أقل من 70 بالمائة، في حين يجب أن تظل درجة الحرارة المحيطة ضمن النطاق الموصى به. إذا كان التخزين الخارجي أمرًا لا مفر منه، فيجب حماية محول الطاقة من النوع الزيتي بقوة 5mva من المطر والرطوبة، ووضعه على أساس مرتفع لمنع ملامسته للمياه الراكدة. بالنسبة للمحولات المغمورة بالزيت، يجب فحص مستويات الزيت بانتظام.
لتخزين بئر محول طاقة من النوع الزيتي بقدرة 5 مللي فولت أمبير، يجب أيضًا اتباع ثلاث ممارسات صيانة أساسية:
قم بإجراء فحص بصري مرة واحدة على الأقل كل ثلاثة أشهر للتحقق من التآكل أو الأضرار الهيكلية أو علامات النشاط الحيواني.
بالنسبة للمحولات المخزنة لفترة أطول من ستة أشهر، يجب قياس مقاومة الملف. يجب إجراء اختبار مقاومة العزل سنويًا للتحقق من حالة نظام العزل.
استبدل مكونات الختم كل عامين. يجب صيانة هلام السيليكا الموجود في جهاز التنفس عندما يتغير لون أكثر من 70 بالمائة من المادة، مما يضمن الحماية المستمرة للرطوبة.
تستخدم المحولات المغمورة بالزيت 125kva 35kv 400v الزيت العازل كوسيلة تبريد أساسية في نظام الكهرباء الحديث. عندما يدور الزيت بشكل طبيعي داخل المحول، فإنه ينقل الحرارة بعيدًا عن اللفات والقلب، مما يسمح للطاقة الحرارية الزائدة بالتبدد بفعالية. تساعد عملية التبريد الفعالة هذه في الحفاظ على درجات حرارة تشغيل مستقرة أثناء الخدمة المستمرة وتساهم في إطالة عمر المعدات، مقارنة بالمحولات من النوع الجاف.
بالإضافة إلى وظيفة التبريد، يوفر الزيت العازل مستوى عاليًا من العزل الكهربائي. وفي المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت، فإنه يخلق حاجزًا موثوقًا بين مكونات الجهد العالي والجهد المنخفض، مما يقلل من مخاطر الأعطال الكهربائية والوميض والدوائر القصيرة. يساعد الزيت أيضًا على توزيع الضغط الكهربائي بشكل متساوٍ داخل المحولات المغمورة بالزيت لحماية أنظمة العزل الداخلية وتحسين السلامة التشغيلية بشكل عام.
يسمح تصميم المحول المغمور بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت بدمج المكونات الرئيسية في هيكل مدمج نسبيًا، مما يساعد على تقليل متطلبات مساحة التثبيت. يحمي الخزان الفولاذي المحكم التجميع الداخلي من الرطوبة والغبار والمؤثرات البيئية الأخرى لضمان أداء يمكن الاعتماد عليه في ظل نطاق واسع من ظروف التشغيل.
تكون إجراءات الصيانة واضحة بشكل عام نظرًا لتصميم الخزان العملي. عند الحاجة إلى الفحص أو الخدمة أو استبدال المكونات، يمكن للفنيين الوصول إلى الأجزاء الداخلية من خلال فتحة الخزان. يساعد وجود الزيت العازل أيضًا في الحفاظ على المكونات الداخلية عن طريق تقليل التلوث وتبسيط أنشطة الصيانة الروتينية.
تم تصميم المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت لتعمل مع فقد منخفض للطاقة، مما يساعد المستخدمين على تقليل استهلاك الطاقة وتكاليف التشغيل. يساهم الدوران الأمثل للزيت وتبديد الحرارة في التشغيل الأكثر هدوءًا عن طريق تقليل مستويات الضوضاء والاهتزاز. ونتيجة لذلك، توفر المحولات المغمورة بالزيت بقدرة 125 كيلو فولت أمبير و35 كيلو فولت و400 فولت حلاً فعالاً ومسؤولًا بيئيًا لأنظمة توزيع الطاقة الحديثة.
|
اسم المنتج |
محول مغمور بالزيت 125kva 35kv 400v |
|
|
نوع المحول |
محول توزيع مغمور بالزيت |
|
|
القدرة المقدرة |
125 كيلو فولت أمبير |
|
|
أعلى الجهد |
40.5 كيلو فولت |
|
|
الصمود في وجه نبضة البرق |
200 كيلو فولت |
|
|
تحمل تردد الطاقة |
80 كيلو فولت |
|
|
مجموعة المتجهات |
داين11؛ ين0 |
|
|
اضغط على المغير |
يكتب |
مغير الصنبور غير النشط |
|
يتراوح |
±5% في 2.5% خطوات |
|
|
كفاءة |
≥ 98% |
|
|
المعاوقة (المملكة المتحدة) |
4% ± 10% |
|
وفقًا لأحدث تقرير صادر عن شركة Global Market Insights Inc.، من المتوقع أن يصل سوق محولات الطاقة العالمية المغمورة بالزيت إلى 25.1 مليار دولار أمريكي بحلول عام 2034. ومقارنة بـ 14.1 مليار دولار أمريكي في عام 2024 وما يقدر بـ 15.1 مليار دولار أمريكي في عام 2025، من المتوقع أن ينمو السوق بمعدل نمو سنوي مركب قدره 5.8 بالمائة. إن النمو المطرد لسوق المحولات المغمورة بالزيت مدفوع بشكل أساسي بثلاثة عوامل:
وتقوم العديد من البلدان بتحديث وتوسيع شبكات الطاقة لديها، مما يخلق طلبا قويا على المحولات الجديدة. في عام 2023، خصصت وزارة الطاقة الأمريكية 18 مليون دولار أمريكي لدعم تطوير محولات مغمورة بالزيت أكثر متانة وكفاءة في استخدام الطاقة.
يؤدي التوسع في طاقة الرياح والطاقة الشمسية إلى تسريع الطلب على المحولات في جميع أنحاء العالم. وفي الوقت نفسه، تخطط أوروبا لاستثمار 555.5 مليار دولار أمريكي في تحديث الشبكة بحلول عام 2040 لدعم تكامل مشاريع طاقة الرياح البحرية. أكثر من أي وقت مضى، توفر منطقة آسيا والمحيط الهادئ أيضًا إمكانات نمو كبيرة. وبحلول عام 2030، من المتوقع أن تمثل الطاقة المتجددة حوالي 25% من قدرة توليد الطاقة العالمية.
يستمر الطلب العالمي على الكهرباء في الزيادة مع نمو الاقتصادات وتوسع الصناعات.
وفي الصين تجاوز استهلاك الكهرباء تريليون كيلوواط/ساعة في شهر واحد للمرة الأولى، وهو ما يعادل تقريباً الاستهلاك السنوي من الطاقة في اليابان. وفي أبريل 2024، وقعت البرازيل عقودًا بقيمة 4.06 مليار دولار أمريكي لخطوط نقل ومحطات فرعية جديدة. وفي جميع أنحاء أفريقيا، ينمو الطلب على الكهرباء بنحو 4 في المائة سنويا، مدفوعا بالتنمية الصناعية واتصالات الشبكات عبر الحدود.
تخلق هذه الاتجاهات فرصًا طويلة المدى للمحولات المغمورة بالزيت وتدعم النمو المستدام للسوق في جميع أنحاء العالم.
